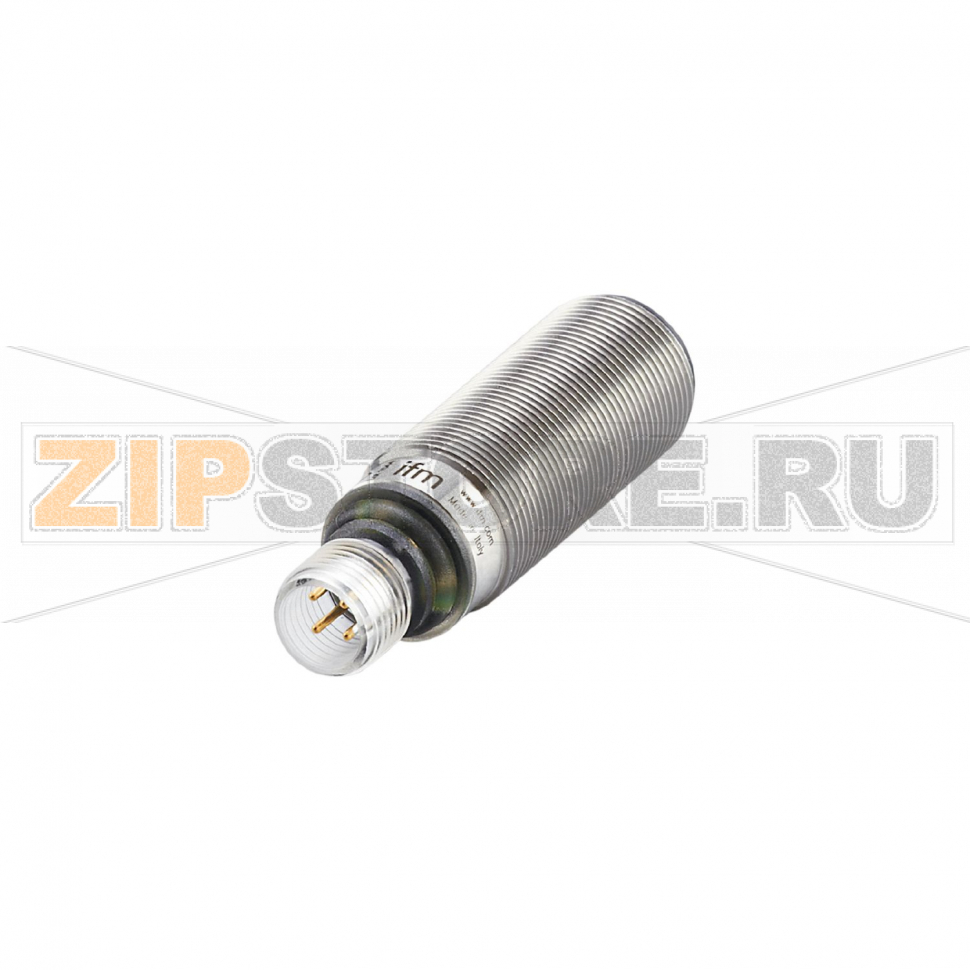

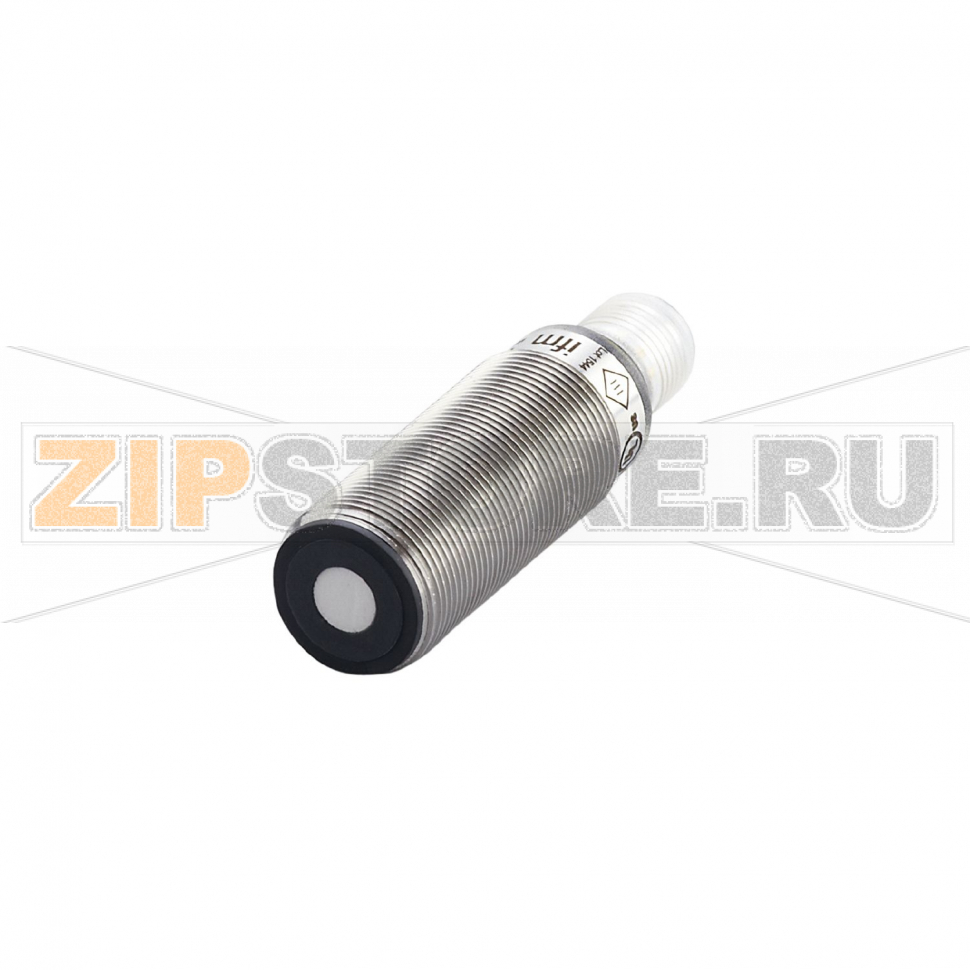

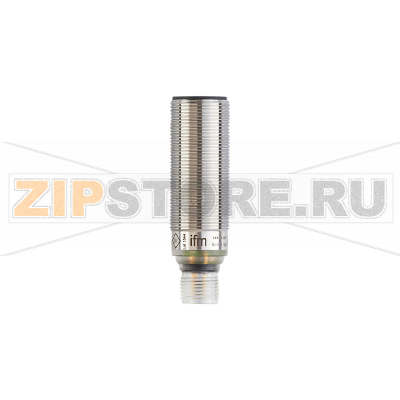

Датчик ультразвуковой IFM UGT502

Описание товара

Описание и применение

Датчик ультразвуковой IFM UGT502 с каталожным номером UGB00300O2OG/US предназначен для бесконтактного контроля расстояния и наличия объектов по принципу диффузного отражения. Он стабильно работает с различными поверхностями — матовыми, блестящими, тёмными, а также с прозрачными материалами, где оптические датчики дают сбои. Устройство используют для контроля уровня жидкостей и сыпучих материалов, измерения заполнения тары, позиционирования на конвейерах, проверки наличия деталей и контроля расстояния в механообработке и сборочных линиях.

Принцип действия

Датчик излучает ультразвуковые импульсы и измеряет время прихода отражённой волны от объекта. Полученный сигнал преобразуется в аналоговый выход, пропорциональный расстоянию до цели. Такой подход исключает влияние цвета, прозрачности и освещённости окружающей среды, а при правильной установке обеспечивает повторяемость измерений.

Монтаж и подключение

При установке датчика IFM UGT502 важно направить активную поверхность строго на зону контроля, избегая острых углов, где возможен «уход» отражённой волны мимо приёмника. Рекомендуется выдерживать жёсткое и виброустойчивое крепление, исключить контакт мембраны с механическими препятствиями, а также учесть возможные отражения от близких стенок и кромок. При работе нескольких ультразвуковых датчиков рядом целесообразно развести их по времени срабатывания или по ориентации, чтобы снизить перекрёстные помехи. Подключение выполняется через стандартный разъём M12 с соблюдением полярности и требований по заземлению.

Типичные причины поломок

• Механическое повреждение излучающей поверхности (удары, касание движущимися частями, абразив).
• Загрязнение мембраны пылью, брызгами, налипанием смол и масел, вызывающее демпфирование ультразвука.
• Попадание влаги внутрь при нарушении герметичности уплотнений или разъёма.
• Неправильное подключение, перенапряжение, импульсные помехи, отсутствие защиты от бросков напряжения.
• Эксплуатация за пределами допустимой температуры или химической стойкости среды.
• Длительная вибрация и ударные нагрузки, ослабление крепежа.

Как понять, что запчасть вышла из строя

• Отсутствие реакции на наличие/изменение положения объекта, фиксированное минимальное или максимальное значение аналогового выхода.
• Скачки и дрейф показаний без изменения реальных условий, нестабильный или шумный сигнал.
• Существенное «укорочение» или «провалы» зоны обнаружения, появление мёртвой зоны там, где её не было.
• Невозможность выполнить настройку/калибровку согласно инструкции, ошибки индикации.
• Чрезмерный нагрев корпуса, следы конденсата внутри разъёмной части, коррозия контактов.

Рекомендации по уходу и эксплуатации

• Регулярная мягкая очистка активной поверхности: без абразивов и агрессивных растворителей; при необходимости использовать мягкую ткань и нейтральные моющие средства.
• Проверка целостности уплотнений и фиксации разъёма M12; при работе во влажной среде использовать соответствующие кабели и защитные колпачки.
• Контроль затяжки крепежа и состояния кронштейна, исключение длительных вибраций и ударов.
• Электрическая профилактика: наличие защиты от перенапряжений и выбросов, корректное экранирование и разделение силовой/сигнальной проводки.
• Периодические функциональные тесты с эталонной мишенью в рабочем диапазоне; ведение журнала показаний для отслеживания дрейфа.
• Учет акустики рабочей зоны: избегать направленного отражения от близких поверхностей, при необходимости использовать экраны или менять угол установки.
• Соблюдать температурные и экологические ограничения, характерные для IFM UGT502 (UGB00300O2OG/US), подбирая совместимые среды и режимы мойки.

При корректном монтаже и регулярном обслуживании датчик ультразвуковой IFM UGT502 обеспечивает надёжную и долгосрочную работу в системах контроля уровня, позиционирования и измерения расстояний, а использование стандартного интерфейса подключения упрощает замену и резервирование на объекте.
