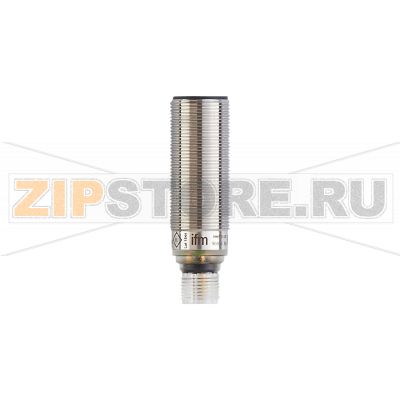

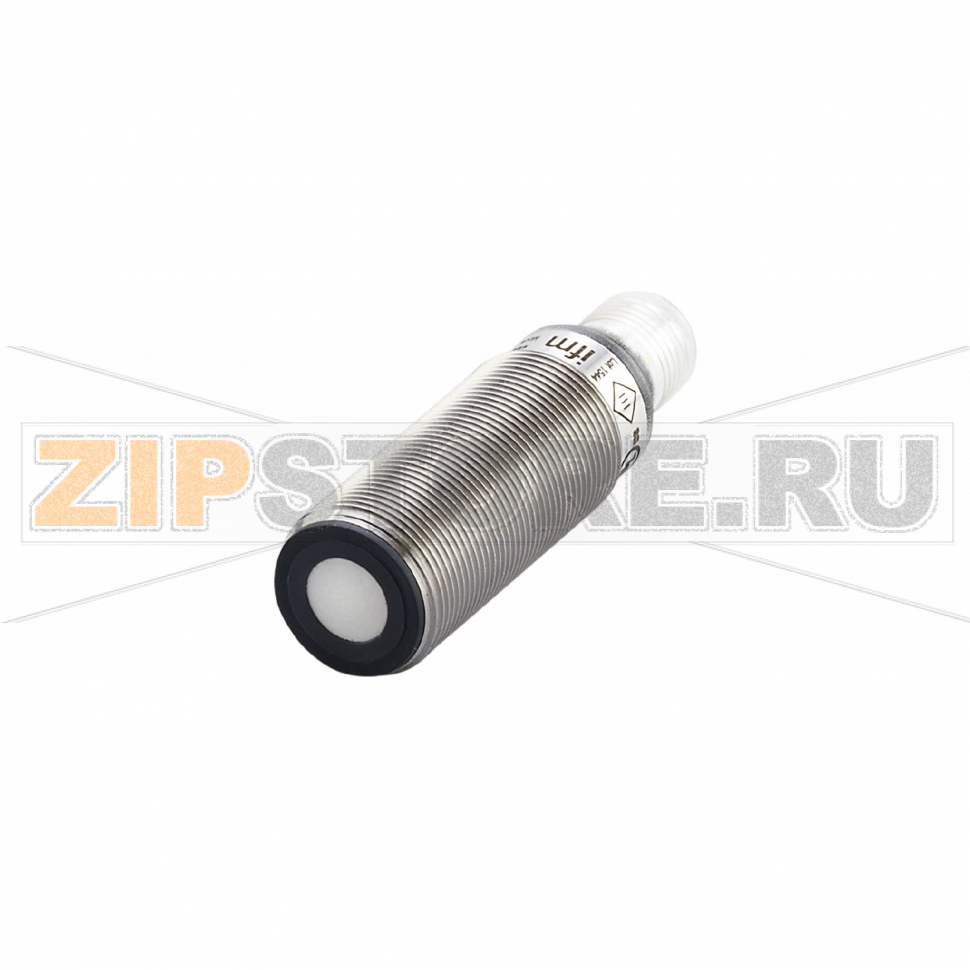

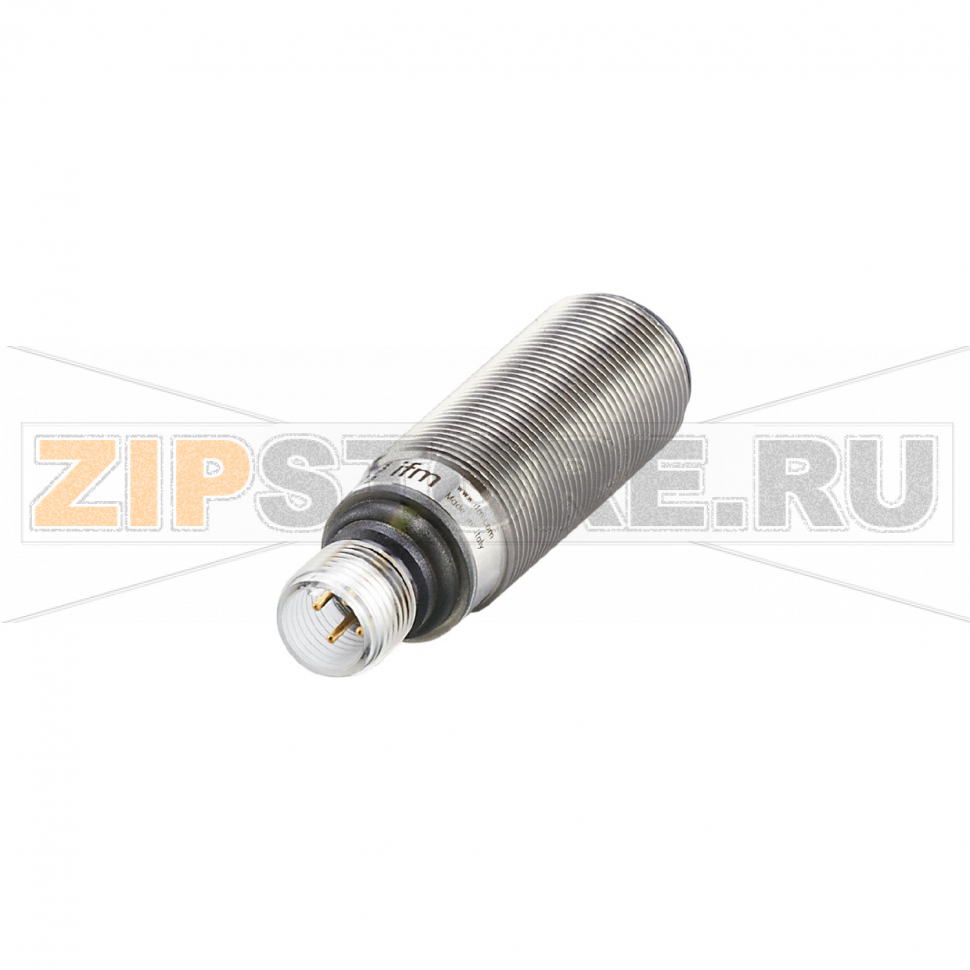

Датчик ультразвуковой IFM UGT504

Описание товара

Назначение и принцип работы

Датчик ультразвуковой IFM UGT504 (каталожный номер UGB00800O1OG/US) предназначен для бесконтактного обнаружения объектов и измерения расстояния методом диффузного отражения звуковой волны. Преобразователь генерирует ультразвук, принимает отраженный сигнал и формирует аналоговый выход, пропорциональный дистанции до цели. Такой подход обеспечивает надежную работу на материалах с различной отражающей способностью, включая прозрачные, блестящие и темные поверхности, а также пористые объекты.

Области применения

UGT504 применяют на конвейерах, в упаковочных линиях, системах позиционирования, для контроля заполнения и наличия объектов, в логистике и машиностроении. В отличие от оптических решений, ультразвук стабильно работает при запыленности, тумане и наличии брызг, что повышает повторяемость измерений в трудных условиях.

Типичные причины поломок

• Механические воздействия: удар по корпусу или мембране преобразователя, длительная вибрация, перетяжка крепежной гайки.
• Загрязнение лицевой поверхности: налипание пыли, стружки, краски, масла или конденсата, экранирующее ультразвук.
• Нарушение герметичности разъема M12 или кабельного ввода, попадание влаги внутрь.
• Электрические факторы: переполюсовка, перенапряжение, импульсные помехи от силовых приводов, отсутствие общего заземления.
• Термические перегрузки и резкие перепады температуры, приводящие к деградации электроники и уплотнений.
• Агрессивные химические среды, разрушающие материалы лицевой поверхности и уплотнений.
• Неверная настройка или калибровка, работа вне допустимых условий установки.

Как понять, что запчасть вышла из строя

• Отсутствует аналоговый сигнал на выходе либо он фиксирован на предельном уровне независимо от цели.
• Сильная нестабильность показаний: «скачки», дрожание сигнала при неизменной сцене.
• Существенное уменьшение рабочей дальности или расширение «мертвой зоны».
• Индикатор состояния (если имеется) не загорается при подаче питания или сигнализирует об ошибке.
• Невозможность провести настройку/обучение, отсутствует реакция на эталонную мишень.
• Заметные физические дефекты: трещины, вмятины, коррозия контактной группы, следы влаги.

Быстрая диагностика

• Проверить питание и полярность согласно паспорту IFM; убедиться в наличии стабильного источника DC.
• Визуально осмотреть лицевую поверхность преобразователя и разъем M12, проверить целостность уплотнительного кольца и кабеля.
• Отключить внешние генераторы помех (приводы, сварка), развести силовые и сигнальные линии, проверить заземление.
• Почистить рабочую поверхность мягкой неабразивной салфеткой с нейтральным средством; не использовать ацетон и жесткие инструменты.
• Проверить аналоговый выход мультиметром/осциллографом: при перемещении мишени сигнал должен изменяться линейно.
• Исключить перекрестное влияние соседних ультразвуковых датчиков и отражения от неподходящих фоновых объектов.

Рекомендации по уходу и эксплуатации

• Регулярная профилактическая чистка лицевой поверхности и разъема, особенно в средах с пылью, туманом и брызгами.
• Контроль герметичности соединения M12, замена уплотнителя при признаках износа, защита от прямой струи высокого давления в упор.
• Правильный монтаж: избегать перекоса, чрезмерной затяжки и жесткой связи с источниками вибрации; обеспечивать свободный акустический конус.
• Электрическая гигиена: экранированные кабели, раздельная прокладка силовых и сигнальных линий, фильтрация помех, корректное заземление.
• Периодическая проверка калибровки и стабильности показаний по эталонной мишени; документирование результатов.
• Соблюдение температурного режима и защита от агрессивных химикатов; при необходимости применять защитные кожухи и экраны.
• После любых работ по обслуживанию проверять реакцию Датчика ультразвукового IFM UGT504 на контрольную цель в рабочем диапазоне.

Соблюдение этих рекомендаций повышает надежность и срок службы UGT504 (UGB00800O1OG/US), снижает риск простоя оборудования и облегчает диагностику при возникновении неполадок.
