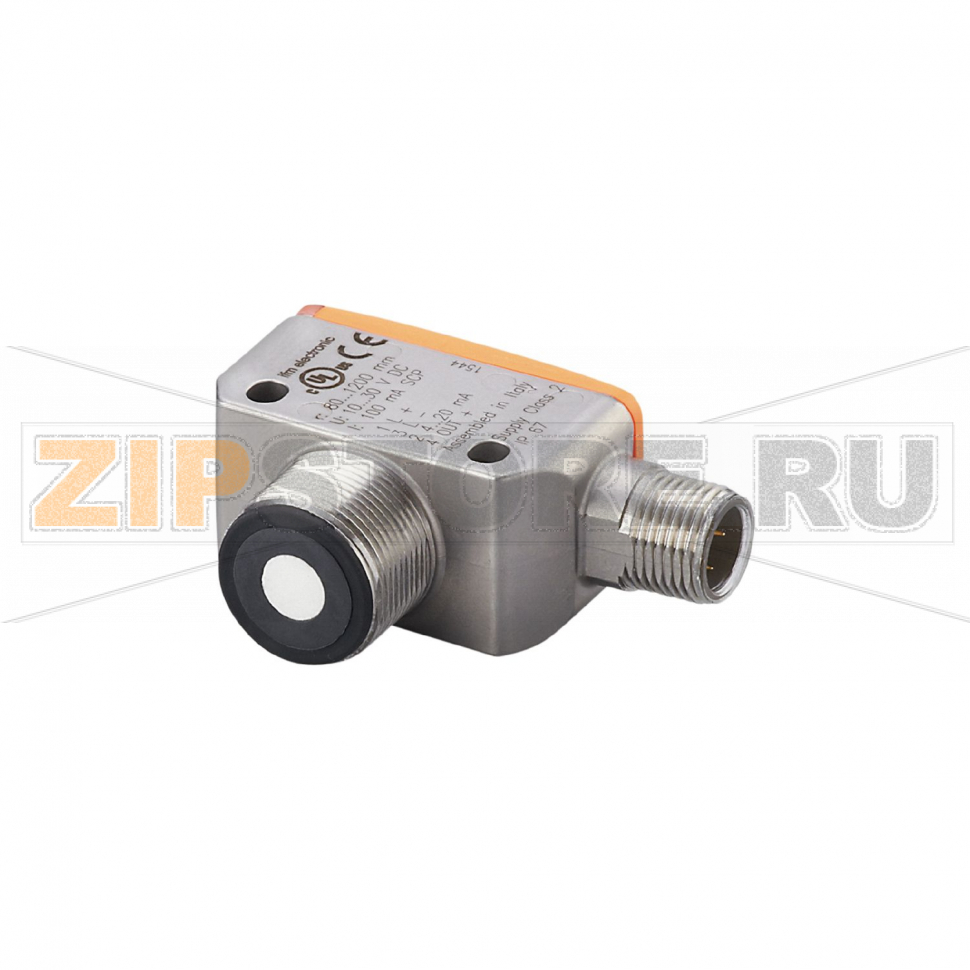

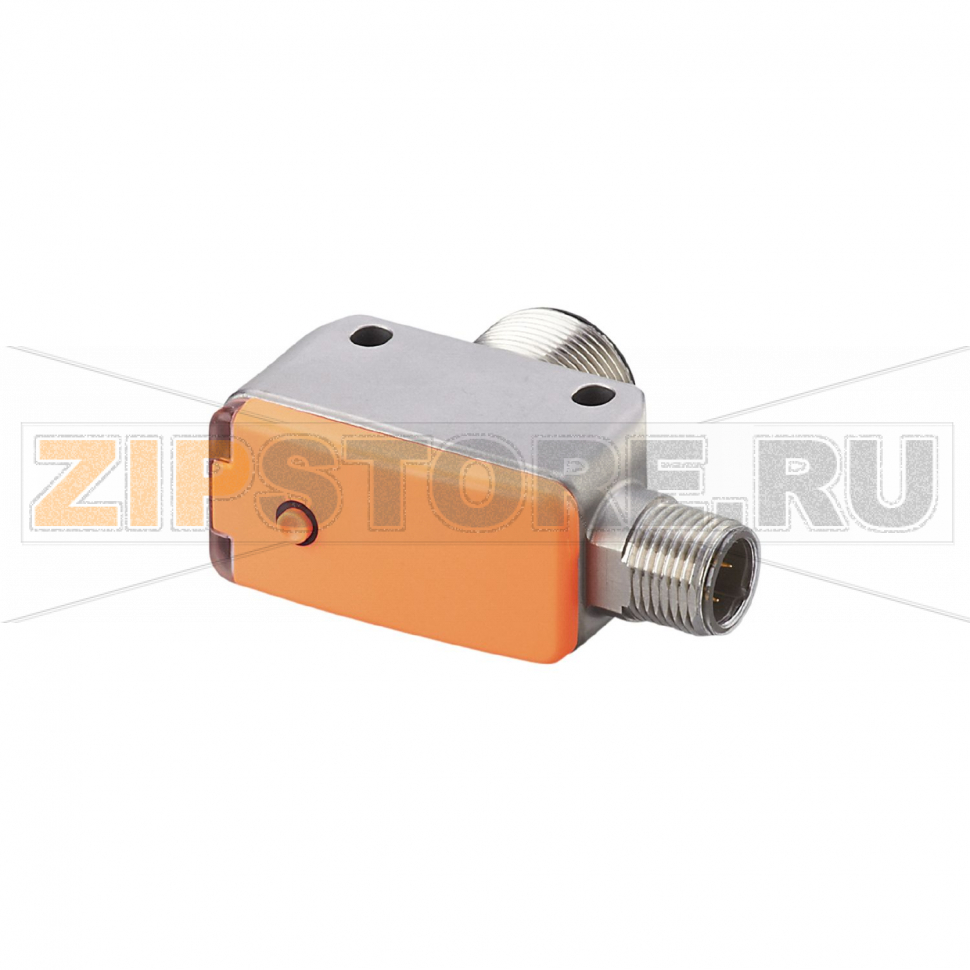

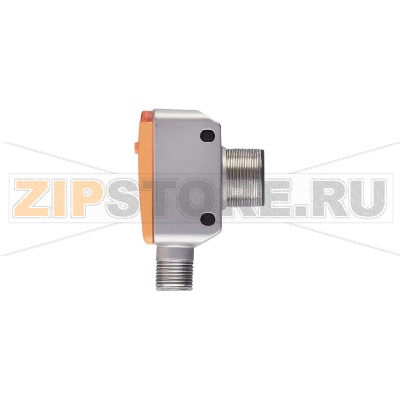

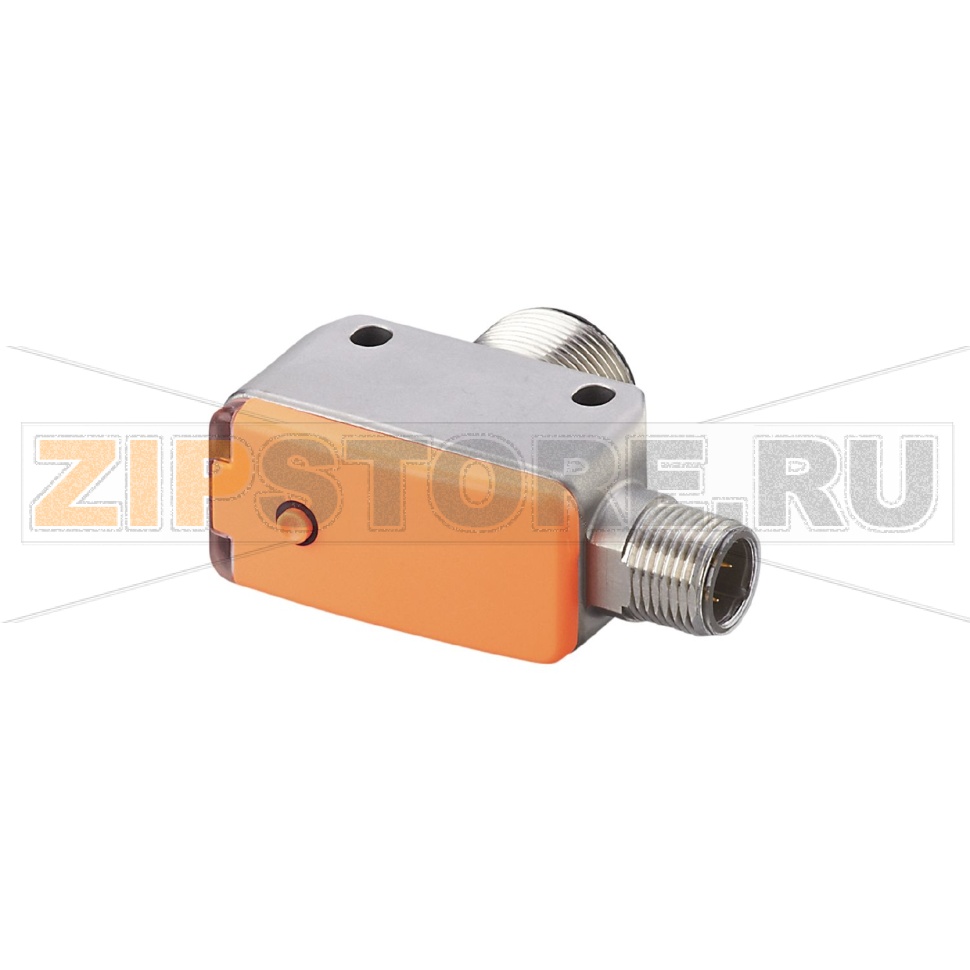

Датчик ультразвуковой IFM UGT581

Описание товара

• ультразвуковой датчик диффузного отражения
• M18 x 1 mm
• Диапазон срабатывания 40...300 (Мишень: 100 x 100 mm)
• нормально открытый / нормально закрытый (параметризуемый + 1x выход напряжения)
• аналоговый
• DC PNP
• M12 Разъем
• IP 67
• Температура окружающей среды -20...70 °C

Ультразвуковой датчик IFM UGT581 (UGQ00300E2KG/US) предназначен для надежного обнаружения объектов и контроля расстояния на коротких и средних дистанциях, в том числе для сложных поверхностей, прозрачных и темных целей. Он применим на конвейерах, в упаковочных машинах, на участках позиционирования, подсчета и контроля уровня в небольших емкостях, где требуются стабильные срабатывания независимо от цвета и отражающей способности материала.

Принцип работы основан на излучении ультразвукового импульса и измерении времени до отраженного сигнала. В диффузном режиме датчик принимает эхо от самой цели, поэтому корректная ориентация фронтальной части и минимизация паразитных отражений от близких конструкций повышают точность. Комбинация дискретного выхода (NO/NC) и аналогового канала упрощает интеграцию: один и тот же IFM UGT581 может выдавать сигнал присутствия и одновременно передавать расстояние. Параметрирование и настройка порогов (в т.ч. через Teach) позволяют быстро адаптировать устройство под конкретную задачу.

Рекомендации по монтажу и подключению просты: закрепляйте датчик на жестком основании, исключайте вибрации и провисание кабелей, корректно ориентируйте чувствительную поверхность к цели. При установке нескольких ультразвуковых устройств рядом учитывайте возможное взаимное влияние и располагайте их с разнесением по расстоянию или по направлению. Следите за герметичностью разъема и правильной распиновкой питания и выхода.

Как понять, что датчик вышел из строя

• Отсутствует реакция на объекты при корректной настройке и неизменных условиях процесса.
• Дискретный выход постоянно в одном состоянии (всегда замкнут/разомкнут) без видимой причины.
• Аналоговый сигнал «заморожен» или скачет, не соответствуя фактическому расстоянию.
• Сильно сократился или нестабилен рабочий диапазон, появились ложные срабатывания.
• Индикаторы состояния сигнализируют ошибку, либо нет индикации при наличии питания.
• Teach-настройка не запускается или настройки не сохраняются.
• Наблюдается нагрев корпуса выше обычного, следы влаги под уплотнением, трещины на фронтальной поверхности.

Типичные причины поломок

• Механическое повреждение лицевой мембраны, корпуса или резьбы при ударе/перетягивании.
• Попадание влаги внутрь из-за неплотного M12-соединения, поврежденного уплотнения или мойки под высоким давлением.
• Неправильное подключение: переполюсовка, подача перенапряжения, короткое замыкание нагрузки.
• Чрезмерная нагрузка на выход (выше допустимой), приводящая к повреждению выходного каскада.
• Агрессивные среды и неподходящие чистящие средства, разрушающие материалы датчика.
• Сильные вибрации, ударные нагрузки, длительная работа за пределами температурного диапазона.
• Загрязнение фронтальной поверхности (пыли, пленки, налипание), ослабляющее отраженный сигнал.

Рекомендации по уходу и эксплуатации

• Периодически очищайте лицевую часть мягкой безворсовой тканью с нейтральным средством; избегайте абразивов и растворителей.
• Проверяйте состояние уплотнений и фиксацию M12-разъема; при следах коррозии и влаги восстанавливайте герметичность.
• Контролируйте крепеж: ровная посадка в резьбу, отсутствие перекоса и излишнего момента затяжки.
• Раз в регламентный период выполняйте контрольную Teach-настройку, если изменились условия процесса.
• Исключайте прямое попадание мощной струи воды или абразивной пыли на мембрану; используйте защитные кожухи при необходимости.
• При размещении рядом нескольких ультразвуковых датчиков обеспечьте развязку по направлению или дистанции, чтобы уменьшить перекрестные помехи.
• Проверяйте целостность кабелей, отсутствие перетираний и правильность заземления шкафа/станины.

IFM UGT581 с номером UGQ00300E2KG/US обеспечивает стабильную работу в широком спектре приложений. Правильный монтаж, корректная параметризация и регулярное обслуживание позволяют сохранить точность срабатывания и продлить срок службы устройства, минимизируя простои оборудования.
