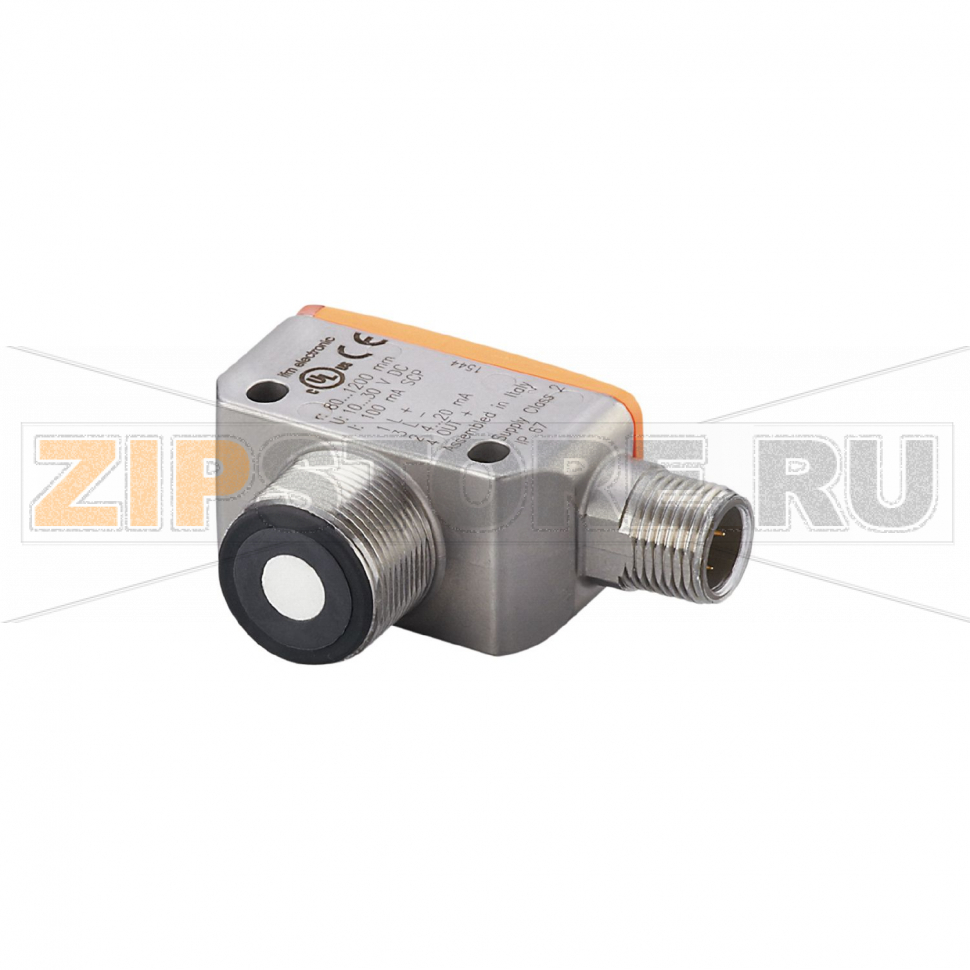

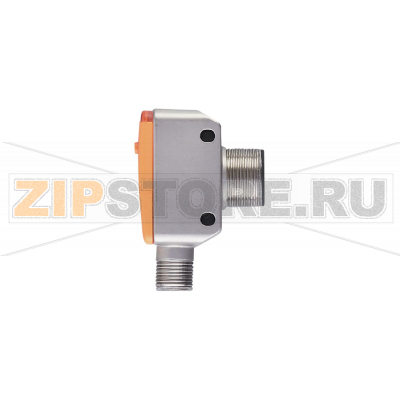

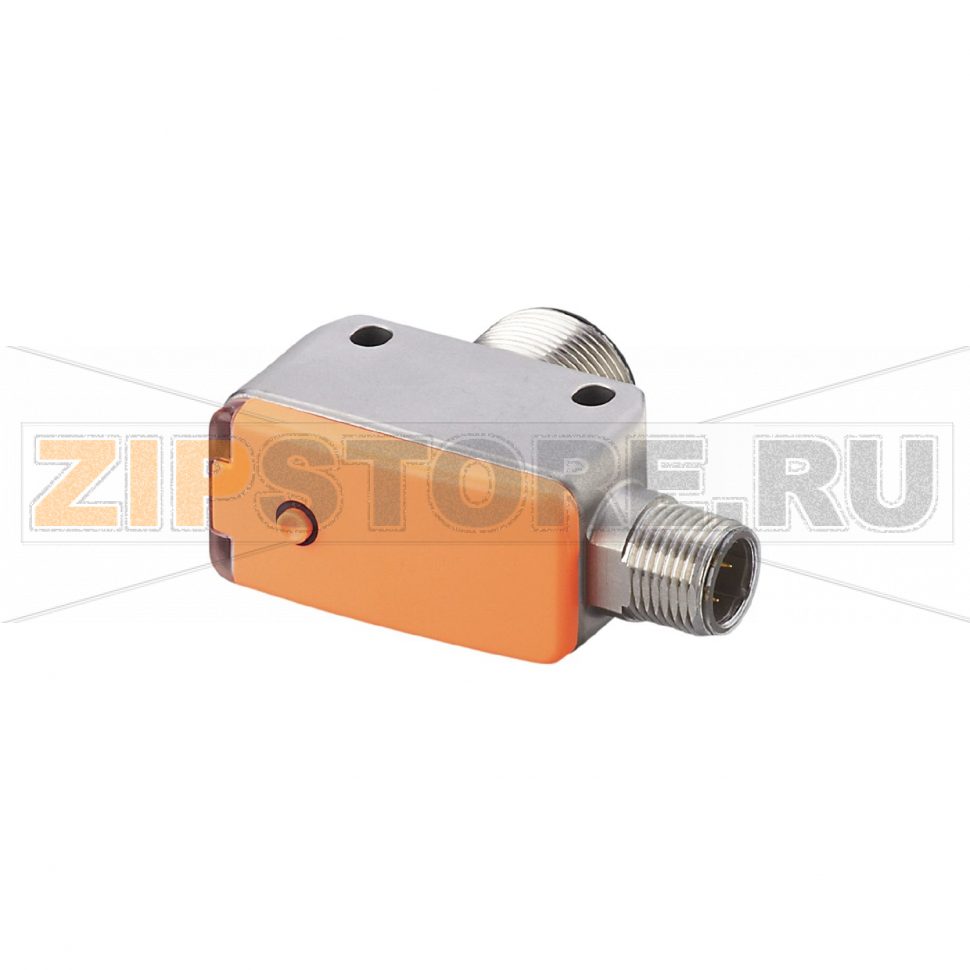

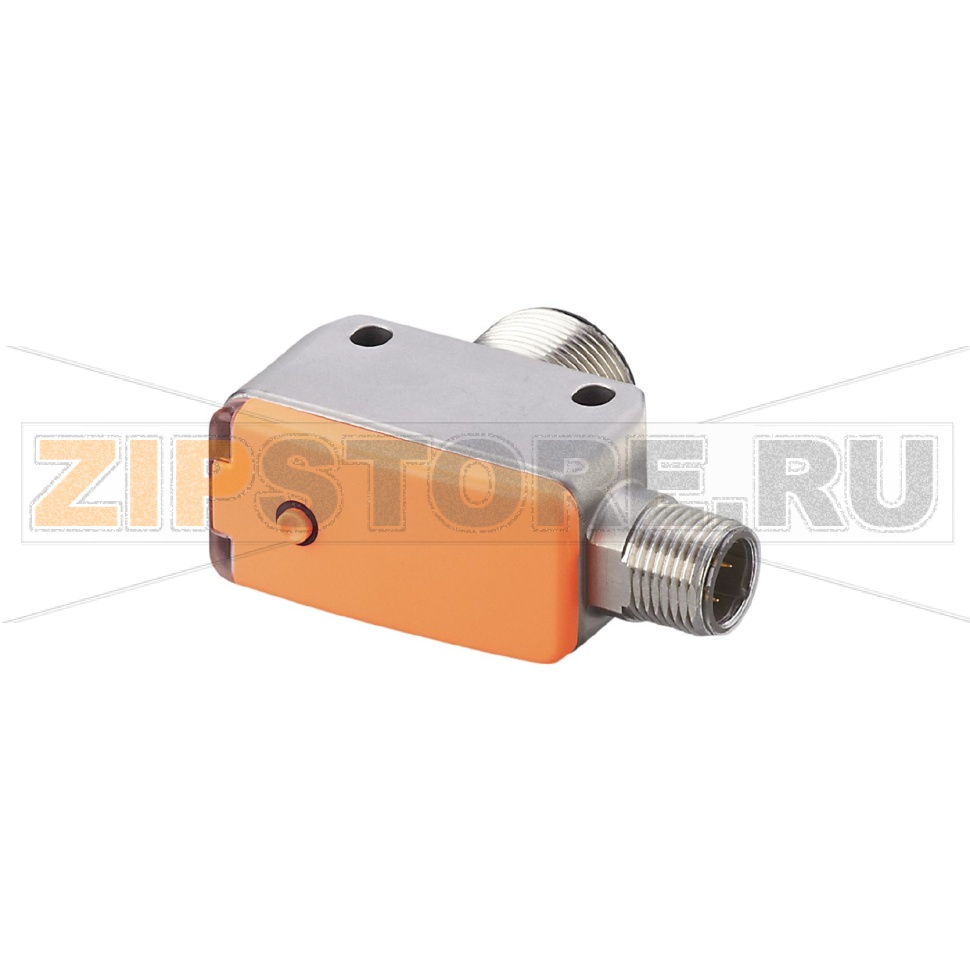

Датчик ультразвуковой IFM UGT594

Описание товара

• ультразвуковой датчик диффузного отражения
• M18 x 1 mm
• Диапазон срабатывания 80...1200 (Мишень: 200 x 200 mm)
• нормально открытый / нормально закрытый (параметризуемый)
• DC PNP
• M12 Разъем
• IP 67
• Температура окружающей среды -20...70 °C

Датчик ультразвуковой IFM UGT594 (каталожный номер UGQ01200EOKG/IO-Link/US) предназначен для надежного контроля присутствия и измерения расстояния к объектам независимо от их цвета, прозрачности и отражающей способности. Ультразвуковой принцип обеспечивает стабильную работу на конвейерах, в упаковочных линиях, на складских и машиностроительных участках, а также в задачах контроля уровня в открытых и закрытых емкостях. Поддержка IO-Link упрощает параметрирование, хранение настроек и удаленную диагностику.

В стандартной эксплуатации UGT594 устойчив к загрязнениям и брызгам, допускает работу в условиях вибраций и различной акустической нагрузки. Точная настройка точки срабатывания и гистерезиса возможна через IO-Link или обучением на объект, что помогает минимизировать ложные срабатывания на сложных поверхностях и при изменении окружающей среды.

Причины поломок

• Механические воздействия: удары по лицевой мембране, перегибы и растяжение кабеля, чрезмерный крутящий момент при монтаже.
• Нарушение герметичности разъема M12: неплотная посадка, повреждение уплотнительного кольца, проникновение влаги.
• Электрические факторы: переполюсовка, импульсные перенапряжения, замыкание нагрузки, отсутствие защиты от ЭМС в шкафу управления.
• Агрессивные среды и моющие средства, разрушающие материал лицевой части или корпуса.
• Стойкие отложения на излучающей поверхности (пыль, масло, накипь), поглощающие ультразвук.
• Неправильная установка: большой наклон к цели, «засветка» сторонними ультразвуковыми источниками или взаимные помехи нескольких датчиков.
• Эксплуатация вне допустимых температур или степени защиты, воздействие струй высокого давления в упор.

Как понять, что запчасть вышла из строя

• Отсутствие индикации питания или постоянный аварийный сигнал.
• Выход постоянно в одном состоянии (всегда включен или всегда выключен) при наличии корректной цели.
• Сильная нестабильность точки срабатывания, «дребезг» выхода без изменения объекта.
• Через IO-Link: сообщения о неисправности устройства, аномальные диагностические параметры (низкая надежность эха, нулевые/максимальные значения).
• Реакция только на очень крупные цели или заметное «проваливание» дальности после ударов или перегрева.

Рекомендации по уходу и эксплуатации

• Периодически очищать лицевую поверхность мягкой безворсовой салфеткой; избегать абразивов и агрессивных растворителей.
• Проверять целостность уплотнений и плотность фиксации разъема M12; использовать защитные колпачки при мойке и простое.
• Обеспечить разгрузку кабеля от натяжения и изгибов, применять экранированные линии в зонах сильных помех.
• Монтаж с ориентацией перпендикулярно к целевой поверхности, исключая большие углы наклона и экраны, закрывающие акустический канал.
• Избегать прямого попадания струи высокого давления на лицевую часть; при мойке соблюдать допустимую дистанцию.
• Для нескольких ультразвуковых датчиков предусмотреть разведение по частоте/времени или функции синхронизации, чтобы исключить перекрестные помехи.
• Параметры срабатывания подбирать под материал и размер цели; при необходимости использовать оконный режим и фильтрацию через IO-Link.

Диагностика и настройка через IO-Link

UGT594 с интерфейсом IO-Link позволяет быстро адаптировать логику выхода (NO/NC), границы срабатывания и фильтры под условия процесса, а также сохранять/восстанавливать параметры из контроллера. В онлайновой диагностике доступны показатели качества эха и состояния устройства, что помогает вовремя заметить загрязнение лицевой поверхности, снижение амплитуды сигнала или ошибки подключения. Регулярный контроль этих параметров снижает риск незапланированных простоев и повышает повторяемость измерений.

При корректной установке и простом регламенте ухода датчик ультразвуковой IFM UGT594 (UGQ01200EOKG/IO-Link/US) обеспечивает стабильную работу в широком спектре задач, в том числе там, где оптические методы ненадежны из‑за пыли, пара, блеска или прозрачности материала.
