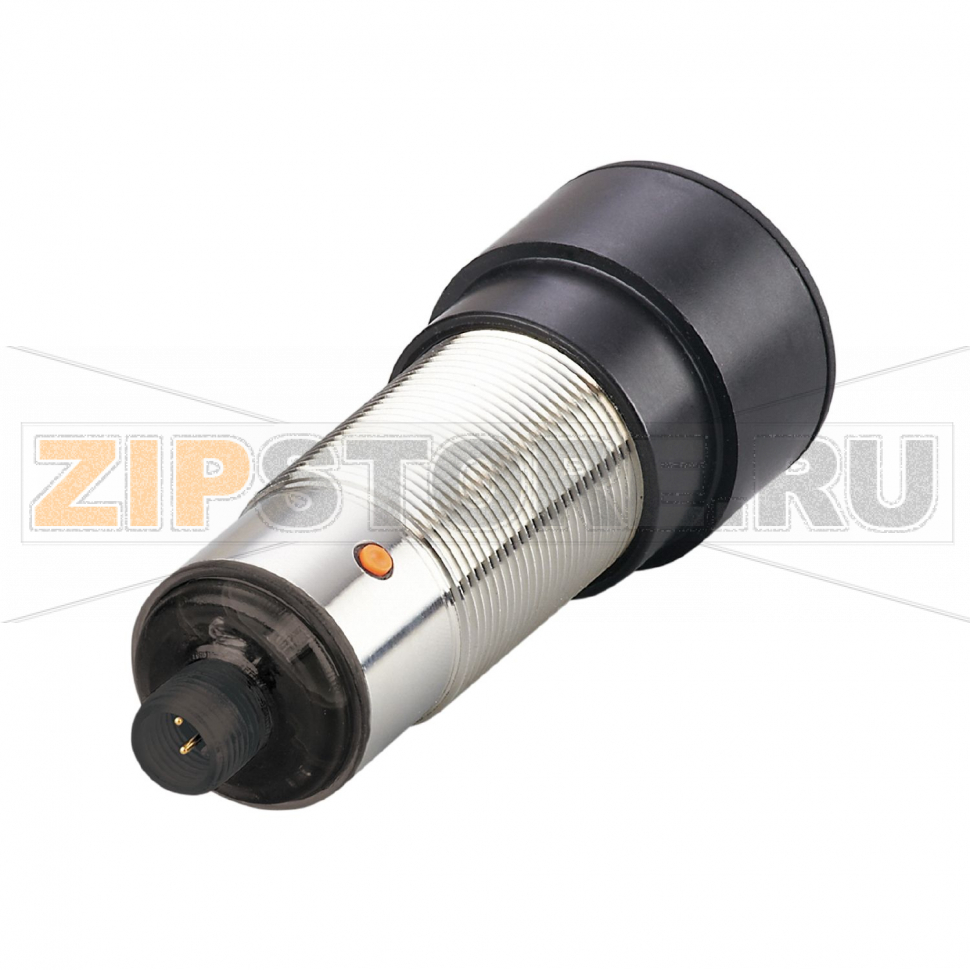

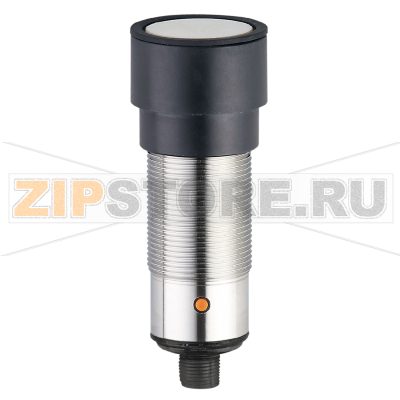

Датчик ультразвуковой IFM UIT504

Описание товара

• Тип: ультразвуковой датчик диффузного отражения
• Резьба/габарит: M30 x 1,5 / L = 103,8 mm
• Диапазон срабатывания: 350...6000 (Мишень: 400 x 400 mm)
• Логика выхода: нормально открытый / нормально закрытый
• Выходы: параметризуемый + 1x токовый выход; аналоговый
• Электрика: DC PNP
• Подключение: M12 Разъем
• Степень защиты: IP 67
• Температура окружающей среды: -20...70 °C

Датчик ультразвуковой IFM UIT504 (UIA06000E1KG/IO-Link/US) предназначен для надежного бесконтактного контроля наличия, расстояния и уровня независимо от цвета, прозрачности и отражающих свойств объектов. Стабильная работа в пыльной или влажной среде делает его подходящим для транспортно-конвейерных участков, упаковочных линий, контроля наполнения, детекции крупногабаритных изделий и заготовок. Поддержка IO-Link облегчает параметрирование, диагностику и интеграцию в существующие системы управления без длительных простоев.

Благодаря диффузному принципу ультразвука датчик одинаково хорошо работает с сложными поверхностями, мягкими материалами и отверстиями в целевой области. Наличие дискретного и аналогового выхода позволяет использовать IFM UIT504 как для простого порогового контроля, так и для непрерывного измерения расстояния. Параметризация логики и уставок через IO-Link упрощает тиражирование настроек между машинами.

Для стабильной работы важно корректно выбрать место установки: избегать прямых акустических отражений от крепежных элементов, острых кромок и стенок; при необходимости слегка разворачивать датчик, чтобы отраженный сигнал не возвращался по кратчайшему пути. При применении нескольких ультразвуковых устройств рядом рекомендуется разносить их по частоте или расстоянию, чтобы исключить перекрестные наводки.

Причины возможных неисправностей

• Механическое повреждение излучающей поверхности (удары, вибрация, перекос крепления).
• Загрязнение мембраны пылью, маслом, налетом, что ухудшает прохождение ультразвука.
• Попадание влаги внутрь из-за нарушенной герметизации разъема или неплотных уплотнений.
• Ошибки монтажа и подключения: переполюсовка, кратковременные перенапряжения, плохой контакт в M12.
• Эксплуатация за пределами температуры или при агрессивных средах без защиты.
• Электромагнитные и акустические помехи, близкое расположение других ультразвуковых источников.

Как понять, что запчасть вышла из строя

• Нестабильные срабатывания или резкое снижение дальности при неизменных условиях процесса.
• Постоянно открытое или постоянно закрытое состояние дискретного выхода без реакции на цель.
• Аналоговый токовый выход «зависает» на фиксированном значении или скачет без причины.
• Отсутствие связи по IO-Link, частые ошибки связи при исправном кабеле и мастере.
• Сильный дрейф точки срабатывания после прогрева, появление «мертвых зон».
• Явные внешние признаки: трещины корпуса/мембраны, конденсат внутри разъема, следы коррозии.

Рекомендации по уходу и эксплуатации

• Периодически очищать излучающую поверхность мягкой безворсовой салфеткой; не использовать абразивы и агрессивные растворители.
• Контролировать состояние кабеля и M12-разъема, следить за целостностью уплотнительных колец, избегать натяга и скручивания кабеля.
• Поддерживать сухость соединения: при промывке оборудования защищать разъем, не направлять струю под давлением напрямую на область соединения.
• Проверять жесткость крепления и отсутствие резонансной вибрации; при необходимости применять демпфирующие вставки.
• Использовать экран от прямого попадания стружки, брызг и агрессивных аэрозолей; при химически активной среде — защитный колпак, совместимый по материалу.
• Настройки уставок и фильтрации хранить и резервировать через IO-Link для быстрого восстановления после сервисных работ.
• Разносить датчики и избегать «смотрящих» друг на друга установок; при множественной установке выполнять валидацию на помехоустойчивость.
• Соблюдать рекомендации по электропитанию и заземлению, применять качественные источники и кабели с соответствующей категорийностью.

Правильный монтаж, регулярная очистка и контроль соединений существенно продлевают срок службы IFM UIT504. При признаках деградации сигнала или нестабильности стоит сначала исключить загрязнение и проблемы с подключением, а затем выполнить проверку параметров через IO-Link. Если после базовой диагностики поведение не нормализуется, рекомендуется заменить узел UIA06000E1KG/IO-Link/US во избежание незапланированных простоев оборудования.
