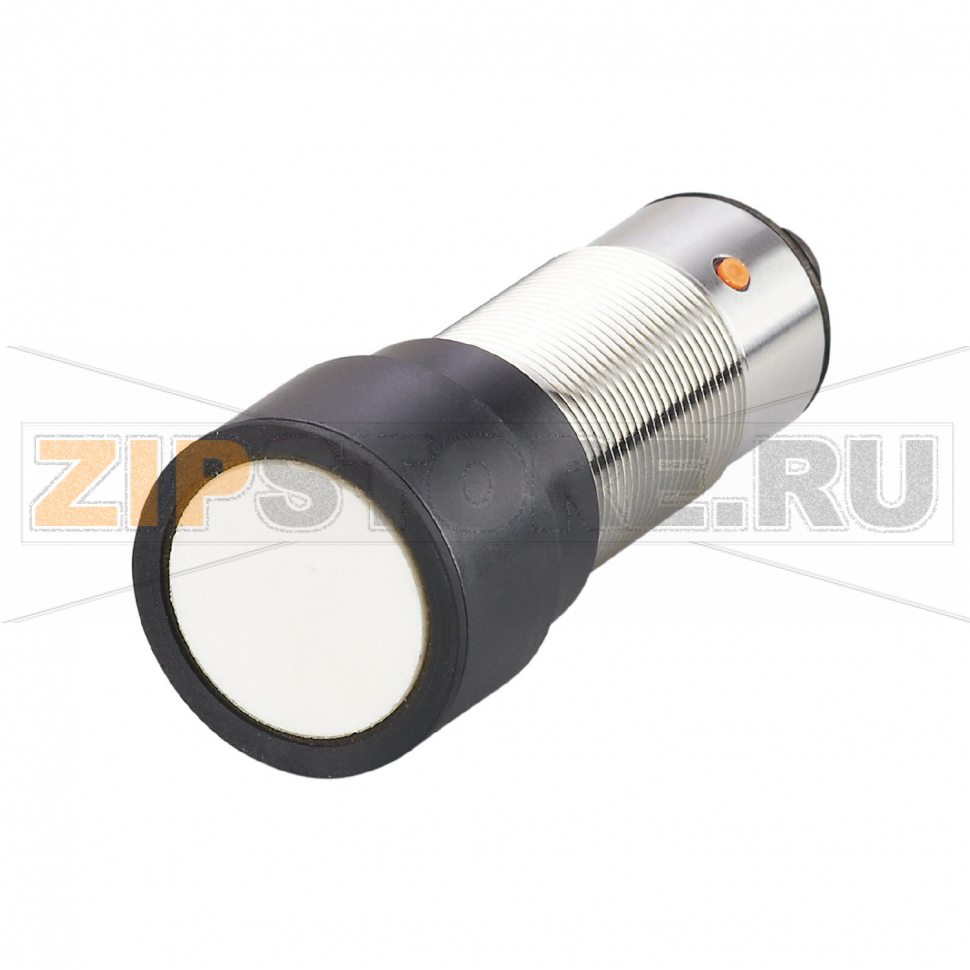

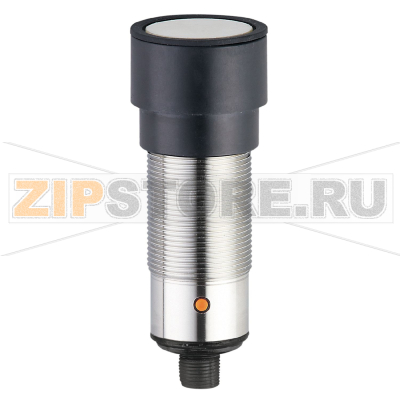

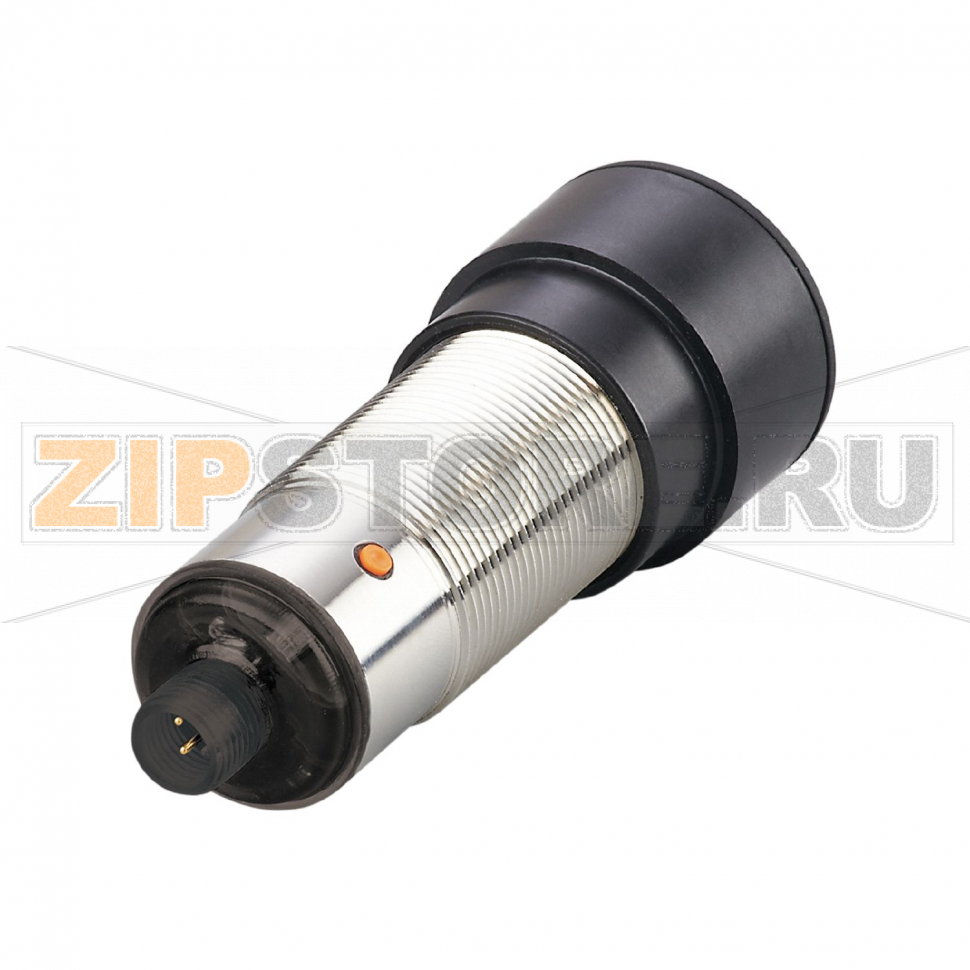

Датчик ультразвуковой IFM UIT505

Описание товара

• Тип: ультразвуковой датчик диффузного отражения
• Корпус: M30 x 1,5; L = 103,8 mm
• Диапазон срабатывания: 350...6000 (мишень: 400 x 400 mm)
• Выходы: нормально открытый / нормально закрытый (параметризуемый) + 1x аналоговый выход напряжения
• Логика: DC PNP
• Подключение: M12 разъем
• Степень защиты: IP67
• Температура окружающей среды: -20...70 °C

Датчик ультразвуковой IFM UIT505 (UIA06000E2KG/IO-Link/US) предназначен для надежного обнаружения объектов и измерения расстояния по принципу диффузного отражения. Технология нечувствительна к цвету, прозрачности и блеску поверхности, что делает устройство пригодным для задач позиционирования, контроля наличия и непрерывного мониторинга уровня в резервуарах и бункерах. Параметризация через IO-Link упрощает настройку, позволяет сохранять конфигурацию и получать диагностические данные для профилактики простоев.

Назначение и применение

IFM UIT505 применяют на конвейерах, в упаковочных линиях, на складах и в транспортировке сыпучих материалов или жидкостей. Датчик устойчив к пыли и легкому аэрозольному туману, корректно работает с пористыми и мягкими объектами, где оптические сенсоры дают сбои. В конфигурации возможна адаптация логики срабатывания, окон и фильтрации под динамику процесса через интерфейс IO-Link.

Как понять, что запчасть вышла из строя

• Отсутствует переключение выхода при наличии/отсутствии объекта, либо срабатывание хаотичное и нестабильное.
• Аналоговый выход «зависает» на нуле или на верхнем пределе независимо от расстояния до цели.
• Сильный дрейф показаний, запаздывание реакции по сравнению с нормальной работой.
• Индикация на корпусе сигнализирует о неисправности или отсутствует при подаче питания.
• Через IO-Link не определяется устройство, либо диагностические параметры указывают на внутреннюю ошибку.
• Нагрев корпуса выше обычного, следы конденсата или влаги в зоне разъема.

Типовые причины поломок

• Неверное подключение питания и выходов, импульсные перенапряжения, отсутствие защиты от помех и скачков.
• Механическое повреждение фронтальной акустической поверхности, ударные нагрузки, вибрация при слабом креплении.
• Попадание влаги внутрь из-за поврежденных уплотнений, неправильной ориентации разъема или некачественного кабеля.
• Агрессивные моющие средства, растворители и абразивы, разрушающие материалы корпуса и уплотнений.
• Сильные отложения пыли, брызг материала или накипи на излучающей поверхности, глушащие сигнал.
• Акустические помехи и перекрестные помехи от соседних ультразвуковых сенсоров при неправильной компоновке.

Рекомендации по уходу и эксплуатации

• Периодически очищайте фронтальную поверхность мягкой безворсовой салфеткой с нейтральным средством; не используйте абразивы и агрессивные химикаты.
• Проверяйте надежность крепления и отсутствие люфтов, исключайте передачу вибрации на корпус.
• Контролируйте состояние разъема M12: целостность уплотнительного кольца, чистоту контактов, правильную фиксацию гайки.
• Организуйте защиту от перенапряжений: качественное заземление, фильтры/ограничители импульсов на линии питания и выходов.
• Размещайте датчик так, чтобы исключить прямое попадание струй под высоким давлением и длительное воздействие агрессивных сред; при необходимости применяйте защитные кожухи.
• Избегайте взаимного «засвета» при установке нескольких ультразвуковых датчиков — разводите по расстоянию и направлению, применяйте параметрические задержки.
• Используйте IO-Link для сохранения и восстановления параметров, мониторинга качества эха и уровня сигнала в регламентных проверках.

Порядок быстрой диагностики

1. Визуальный осмотр: герметичность, отсутствие трещин, состояние акустической поверхности и кабельной арматуры.
2. Очистка рабочей поверхности и повторная проверка на эталонной мишени с постоянным покрытием.
3. Контроль питания и выходов тестером: наличие стабильного напряжения, корректная реакция переключаемого и аналогового выходов.
4. Подключение через IO-Link для чтения диагностических статусов и проверки параметров фильтрации/порогов.
5. Исключение внешних факторов: перекрестные помехи, отражения от близко расположенных параллельных поверхностей, резкие перепады температуры.

При корректном монтаже и соблюдении рекомендованного обслуживания датчик ультразвуковой IFM UIT505 (UIA06000E2KG/IO-Link/US) обеспечивает стабильную работу в широком диапазоне задач автоматизации и поддерживает удобную параметризацию и диагностику за счет интерфейса IO-Link.
