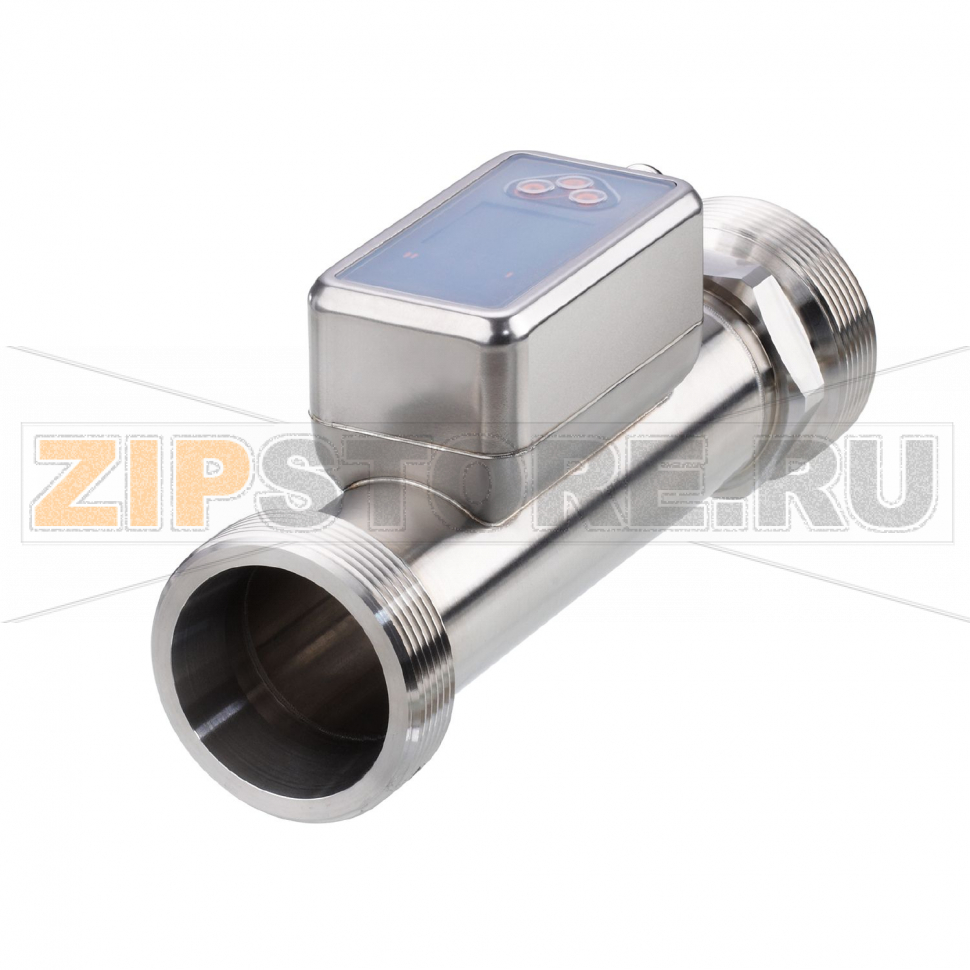

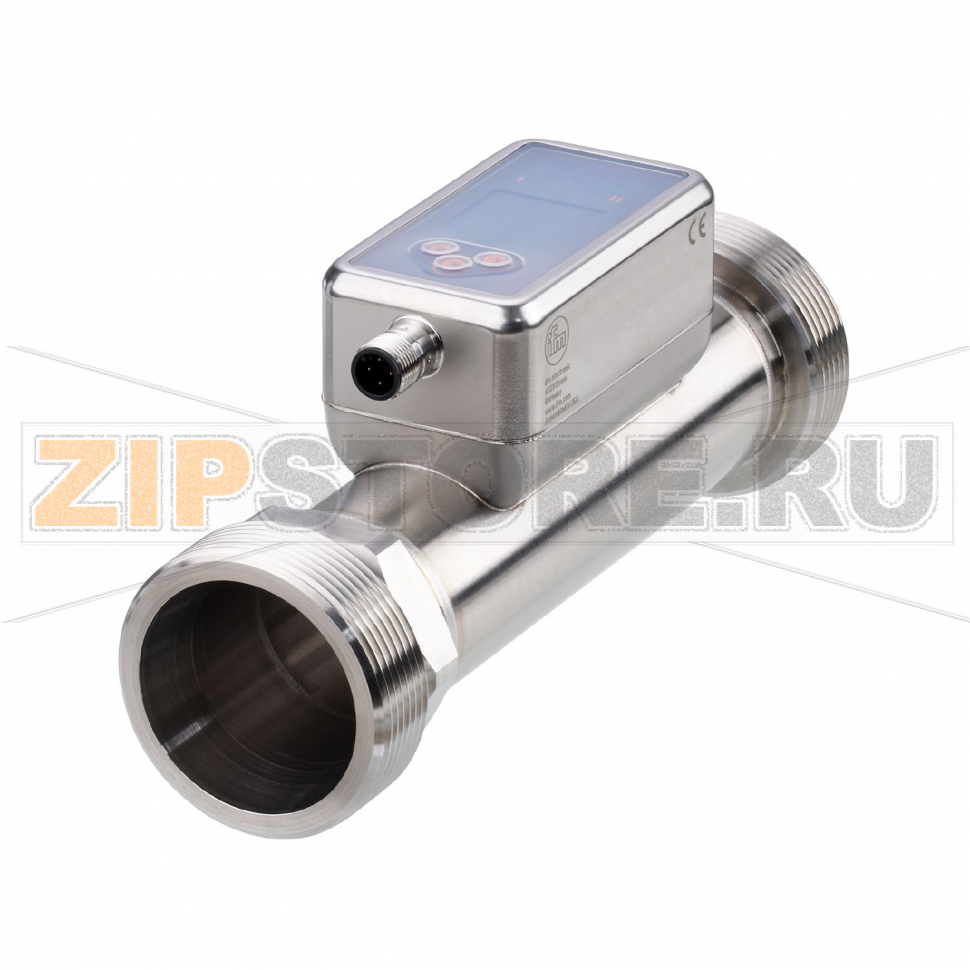

Датчик потока ультразвуковой IFM SU2021

Описание товара

• Ультразвуковой датчик потока
• PNP/NPN
• Коммутационный сигнал
• Импульсный сигнал
• Аналоговый сигнал
• IO-Link
• Частотный сигнал
• Диагностический сигнал
• Totaliser switching signal
• Диапазон измерения 0,3...60 m³/h
• Диапазон измерения 5...1000 l/min
• Температура измеряемой среды -20...100 °C
• Предел прочности по давлению 100 bar
• G 2 DN50
• Разъем

IFM SU2021 (каталожный номер SUR21XXBFRKG/US) — промышленный ультразвуковой датчик потока для контроля расхода жидкостей в трубопроводах DN50. Комбинация дискретных и аналоговых выходов, а также интерфейса IO-Link упрощает интеграцию в системы автоматизации и позволяет вести не только измерение, но и диагностику состояния процесса. Датчик подходит для воды, водно-гликолевых растворов и большинства нейтральных жидкостей, применяется в охлаждающих контурах станков, в водоподготовке, на участках технического водоснабжения и промышленных моек.

Принцип измерения основан на времени прохождения ультразвуковых сигналов. Отсутствие подвижных частей снижает износ и потребность в обслуживании, а также уменьшает чувствительность к загрязнению по сравнению с механическими расходомерами. Встроенные функции суммирования расхода и переключающие пороги позволяют использовать IFM SU2021 как измеритель и как устройство сигнализации по заданным условиям.

Правильный монтаж и эксплуатация

Для стабильных показаний важно обеспечить заполнение трубы без воздушных пузырей и кавитации. Рекомендуются прямые участки до и после датчика, использование фильтров при наличии взвешенных частиц, а также ориентация, исключающая скопление воздуха в зоне измерения. Корректная параметризация по диаметру и единицам измерения через IO-Link или локальный интерфейс снижает риск систематической ошибки.

Причины поломок

• Гидроудары и превышение прочности по давлению, приводящие к повреждению внутренних каналов или уплотнений.
• Термические перегрузки и резкие перепады температуры, выходящие за пределы допуска.
• Агрессивные среды, несовместимые с материалами проточной части (коррозия, набухание уплотнений).
• Длительная работа с сильнозагрязненными жидкостями: отложения на акустических путях и сужение проходного сечения.
• Попадание воздуха, кавитация, вибрации и отсутствие прямых участков — деградация точности и ускоренный износ.
• Ошибки электромонтажа: переполюсовка, перенапряжения, отсутствие заземления и защиты от импульсных помех.
• Механические воздействия: перекос или чрезмерный крутящий момент при установке, удары по корпусу.

Как понять, что запчасть вышла из строя

• Нестабильные показания при неизменном потоке, «скачущие» значения или постоянный ноль/максимум.
• Отсутствие переключения выходов при достижении порогов, ошибки связи по IO-Link.
• Появление сообщений об ошибке/диагностических кодов, аномально увеличенное время реакции.
• Подтекание на резьбовом соединении G 2, следы влаги в зоне разъема, следы перегрева корпуса.
• Существенное расхождение с контрольным расходомером при одинаковых условиях.

Рекомендации по уходу и профилактике

• Поддерживать чистоту трубопровода: фильтрация среды, периодическая промывка для удаления отложений.
• Избегать гидроударов: применять плавное закрытие арматуры, демпфирующие устройства на магистралях.
• Контролировать температуру и давление в пределах допуска, не допускать термических шоков.
• Проверять состояние уплотнений и герметичность резьбового соединения, соблюдать рекомендованный момент затяжки.
• Проводить периодическую верификацию показаний по эталонному прибору; при необходимости корректировать параметры через IO-Link.
• Обеспечить качественное заземление, защиту от перенапряжений и правильную распиновку разъема.
• Следить за отсутствием воздуха в измеряемой линии, соблюдать прямые участки до/после датчика.

IFM SU2021 SUR21XXBFRKG/US обеспечивает комплексную диагностику процесса и состояние самого датчика через IO-Link, что облегчает обслуживание по фактическому состоянию. При соблюдении требований к монтажу и среде эксплуатации ресурс устройства высок, а стабильность измерений сохраняется на протяжении всего жизненного цикла системы.
