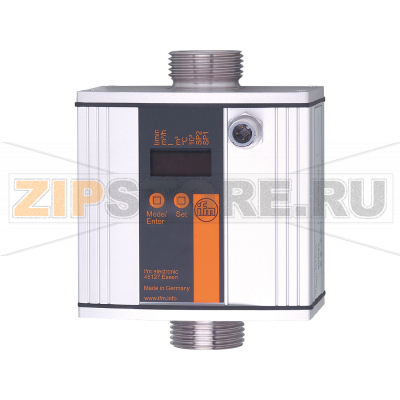

Датчик потока ультразвуковой IFM SU8000

Описание товара

• Ультразвуковой датчик потока
• PNP/NPN; коммутационный сигнал
• Аналоговый сигнал
• Импульсный сигнал (конфигурируемый)
• Диапазон измерения 0...6 m³/h
• Диапазон измерения 0...100 l/min
• Температура измеряемой среды -10...80 °C
• Предел прочности по давлению 16 bar
• G 1
• Разъем

Датчик потока ультразвуковой IFM SU8000 (каталожный номер SUR11HGBFRKG/W/US-100-IPF) предназначен для мониторинга и управления расходом жидкостей в промышленных системах. Ультразвуковой принцип измерения обеспечивает высокую стабильность без подвижных частей, что снижает износ и потребность в регулярном обслуживании. Решение применяют в контурах охлаждения, циркуляции технологической воды, промышленных установках с гликолевыми смесями и в системах, где важен непрерывный контроль расхода и надежное переключение по порогам.

Прибор объединяет переключающие, аналоговые и импульсные функции, что упрощает интеграцию в существующие шкафы управления и SCADA. Конфигурируемость выходов позволяет настраивать логику PNP/NPN, уставки и масштабирование под требования процесса. Компактное исполнение с резьбовым процессным подключением G 1 и стандартным промышленным разъемом ускоряет монтаж и замену без переделки трубопроводной обвязки.

Рекомендации по установке и эксплуатации

• Обеспечьте заполнение трубопровода без воздушных карманов в зоне измерения; воздух и кавитация ухудшают стабильность показаний.
• Соблюдайте прямые участки до/после точки монтажа и корректную ориентацию согласно направлению потока.
• Избегайте гидроударов; применяйте арматуру для плавного пуска/останова и демпфирования скачков давления.
• Размещайте датчик вне зон сильных вибраций и электромагнитных помех, корректно прокладывайте кабели.
• Следите за герметичностью резьбового соединения и состоянием уплотнений, не перетягивайте при установке.

Причины поломок

• Гидроудар и превышение предельной прочности по давлению, приводящие к повреждению корпуса или уплотнений.
• Кавитация, длительная работа с пузырьками газа, приводящая к деградации акустического тракта и росту ошибки.
• Загрязнение и отложения на стенках проходного канала (накипь, продукты коррозии), ухудшающие прохождение ультразвука.
• Агрессивная среда, несовместимые жидкости, разрушение материалов уплотнений и разъема.
• Ошибки монтажа: перекос, чрезмерный момент затяжки, неправильная прокладка кабеля, переполюсовка питания.
• Попадание влаги в электрическую часть из-за нарушенной герметизации или поврежденного кабельного ввода.

Как понять, что узел вышел из строя

• Показания расхода необоснованно равны нулю при наличии фактического потока, либо зависают на фиксированном значении независимо от режима.
• Резкие скачки, дрейф или нестабильность индикации при неизменных условиях процесса.
• Отсутствие реакции переключающих выходов на пересечение уставок, постоянное аварийное состояние или мигающая индикация ошибки.
• Невозможность конфигурирования параметров, обрывы связи с контроллером или интерфейсом, некорректная идентификация устройства.
• Визуальные признаки: следы подтеков, конденсат внутри окна индикации, коррозия на контактах разъема, механические трещины.

Профилактика и уход

• Обеспечьте фильтрацию среды и регулярный контроль чистоты системы, особенно в контурах с жесткой водой или взвешенными частицами.
• Периодически проверяйте герметичность соединений, состояние уплотнений и электрического разъема; при необходимости заменяйте изношенные элементы.
• Выполняйте мягкую очистку проходного канала без абразивов и острых инструментов; используйте нейтральные моющие средства, совместимые с материалами.
• Проводите периодическую верификацию показаний по эталонному расходу либо по стабильному режиму установки; при необходимости корректируйте настройки.
• Храните и эксплуатируйте датчик в соответствии с допустимыми условиями среды, избегайте длительного простоя с незаполненным участком трубопровода.
• Фиксируйте и сохраняйте конфигурацию (тип выходов, уставки, масштабирование). При замене на IFM SU8000 с артикулом SUR11HGBFRKG/W/US-100-IPF воспроизведите параметры для исключения рассогласований в системе.

IFM SU8000 благодаря ультразвуковому принципу не имеет подвижных элементов, устойчив к загрязнению по сравнению с механическими расходомерами и обеспечивает стабильную работу при корректном монтаже и соблюдении условий процесса. Следование указанным рекомендациям по установке и уходу продлевает ресурс, снижает риск внеплановых простоев и упрощает диагностику при эксплуатации.
