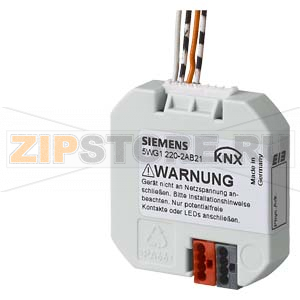

UP 220/21 - Двоичный вход/выход UP 220/21, (клавишный интерфейс), произвольного монтажа, 2 входа/2 выхода на светодиоды, 38х43х18 мм, сигнальные концы до 10 м Siemens 5WG1220-2AB21

Описание товара

Устройство предназначено для интеграции обычных клавиш, контактов или сухих входов в шину KNX и управления светодиодной индикацией на лицевых панелях. UP 220/21 (Siemens 5WG1220-2AB21) используют как скрытый «клавишный интерфейс» в составе кнопочных постов, панелей и нестандартных решений, где требуется передать на KNX нажатия или состояния внешних контактов и получить обратную индикацию через светодиоды. Компактный формат допускает произвольный монтаж в подрозетниках, за декоративными рамками или в корпусах оборудования.

Модуль работает как двоичный вход/выход: входы принимают импульсы или фиксированные состояния от кнопок, герконов, выключателей или датчиков с «сухим» контактом, а выходы предназначены для питания низкотоковой LED-индикации в клавишах. В ETS параметры настраиваются под логику объекта: короткое/длинное нажатие, переключение, шаговое управление, блокировка, принудительные режимы, инверсия состояния, таймеры и др. Благодаря этому UP 220/21 одинаково уместен для освещения, сценариев «Уход из дома», управления жалюзи через логические функции в контроллере, а также для передачи статусов от внешних контактов.

В монтаже важно обеспечить надежную изоляцию сигнальных линий, корректную полярность и качественные соединения. Длина соединительных проводников к кнопкам и светодиодам должна соответствовать рекомендациям производителя, а сами линии прокладывать отдельно от силовых, чтобы уменьшить помехи. Выходы предназначены именно для индикации и не рассчитаны на питание ламп или катушек реле без промежуточного согласования.

Как понять, что запчасть вышла из строя

• Входы не формируют телеграммы в шине при нажатии или замыкании контакта, хотя проводка проверена и параметры ETS заданы корректно.
• Светодиоды индикации не загораются при подаче соответствующей команды, либо светят тускло/мерцают при заведомо исправных LED и правильной полярности.
• Устройство не принимает загрузку приложения/адреса из ETS, периодически «отваливается» от шины или нестабильно реагирует.
• Наблюдаются ложные срабатывания входов без фактического нажатия (при исключенной наводке и исправной линии).

Возможные причины поломок

• Перегрузка или короткое замыкание на выходах, подключение неподходящей нагрузки вместо LED-индикатора.
• Ошибки разводки: перепутанная полярность, общие проводники с силовой частью, нарушение требований к длине и экранированию линий.
• Перенапряжения и импульсные помехи (грозовые наводки, коммутационные скачки), отсутствие защиты от всплесков в шкафу.
• Попадание влаги, конденсат в подрозетнике, агрессивная среда, чрезмерный нагрев из-за плотной установки без вентиляции.
• Механическое повреждение проводов или клемм при монтаже, статический разряд при работе без мер ESD-защиты.

Диагностика и что проверить

• Подтвердить питание и целостность KNX-линии, просмотреть телеграммы в мониторинге ETS при нажатиях.
• Проверить параметризацию каналов, тип контакта, фильтрацию дребезга, инверсию, логику короткого/длинного нажатия.
• Исключить короткое замыкание и неверную полярность на выходах LED, временно заменить светодиод на заведомо исправный.
• Отключить длинные или параллельные к силовым кабели, выполнить пробный запуск на коротких соединениях.
• Если модуль не программируется, протестировать на другом отрезке шины, проверить адресацию и обновить приложение в ETS.

Рекомендации по уходу и эксплуатации

• Устанавливать UP 220/21 в сухих нишах с возможностью доступа для сервисных работ; избегать плотной укладки рядом с источниками тепла.
• Раз в регламентный срок выполнять инспекцию соединений: подтяжка клемм, проверка изоляции и отсутствие окислов.
• Сигнальные проводники прокладывать отдельно от силовых, при необходимости применять витую пару и аккуратные стыки.
• Использовать для выходов только предусмотренные светодиоды или совместимые индикационные элементы с соблюдением полярности.
• При изменениях сценариев всегда синхронизировать параметры в ETS и тестировать работу каждого канала.
• Защищать линию от перенапряжений: корректная сегментация KNX, применение устройств защиты от импульсов в щите.

Siemens 5WG1220-2AB21 демонстрирует стабильную работу при корректном проектировании и аккуратном монтаже. Выбирая UP 220/21 как интерфейс клавиш и индикаторов, вы получаете гибкую компоненту для построения понятного и предсказуемого управления в KNX, с возможностью дальнейшей донастройки без замены аппаратной части.
