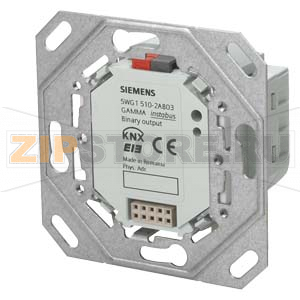

UP 510/03 - Релейный выход, 2 x AC 230 В, 10 A, с монтажной рамкой и интерфейсом BTI Siemens 5WG1510-2AB03

Описание товара

UP 510/03 (Siemens 5WG1510-2AB03) — релейный выход для скрытого монтажа, предназначенный для коммутации двух независимых цепей переменного тока 230 В с номинальной нагрузкой до 10 А на канал. Устройство поставляется с монтажной рамкой и интерфейсом BTI, что упрощает включение в систему автоматизации помещения и централизованное управление нагрузками. Такой модуль применяют для освещения, розеточных групп, вентиляторов и других бытовых и коммерческих потребителей в проектах «умного» здания.

Релейный выход UP 510/03 удобно использовать там, где требуется надежное подключение традиционных электрических цепей к системе управления. Наличие интерфейса BTI обеспечивает передачу команд и статусов, интеграцию в сценарии и таймеры, а также согласованную работу с другими компонентами. Скрытый монтаж в стандартный подрозетник делает устройство незаметным и позволяет сохранить внешний вид интерьера.

При корректной установке и соблюдении допустимых типов нагрузки релейный выход работает стабильно и не требует частого обслуживания. Важно предусмотреть соответствующую защиту на линии питания и корректно подобрать коммутационную схему для индуктивных нагрузок, чтобы продлить срок службы контактов.

Типичные причины поломок

• Перегрузка по току или длительное превышение мощности подключенной нагрузки, из-за чего подгорают или залипают контакты реле.
• Коммутация индуктивных нагрузок без подавления перенапряжений (например, без RC-цепочек), что вызывает дугу и ускоренный износ контактов.
• Скачки напряжения и импульсные помехи в сети, грозовые перенапряжения при отсутствии УЗИП.
• Неправильное подключение проводов, перепутанные клеммы или слабая затяжка, ведущая к нагреву клемм и повреждению изоляции.
• Перегрев в нише из-за плотной установки без вентиляционного зазора или работы при температуре выше допустимой.
• Попадание влаги, конденсат, агрессивная среда, вызывающие коррозию контактов и плат.
• Механический износ при сверхчастых циклах переключения, превышающих ресурс реле.

Как понять, что запчасть вышла из строя

• Нагрузка не включается или не отключается при подаче команды, хотя интерфейс управления активен.
• Залипание: нагрузка остается постоянно включенной, несмотря на команды на отключение.
• Слышно щелчок реле, но электрическое состояние выхода не меняется (напряжение на клеммах не соответствует режиму).
• Периодические ложные срабатывания без команды, нестабильная работа канала.
• Запах перегрева или потемнение корпуса/клемм, локальный нагрев сильнее обычного.
• Отсутствие обмена через интерфейс BTI или ошибки связи в системе автоматизации, характерные для этого узла.

Для быстрой проверки релейного выхода UP 510/03 рекомендуется отключить нагрузку, визуально осмотреть клеммы, проверить момент затяжки, затем измерить напряжение на выходе при тестовой команде. Если есть возможность, временно поменять каналы местами или подключить заведомо исправную нагрузку малой мощности. При устойчивых симптомах отказа модуль подлежит замене.

Рекомендации по уходу и эксплуатации

• Соблюдать допустимые типы и величины нагрузок; для индуктивных цепей применять схемы подавления перенапряжений.
• Устанавливать автоматические выключатели, УЗИП и иные средства защиты согласно проекту.
• Обеспечить хорошую вентиляцию подрозетника и отсутствие уплотнителей, перекрывающих теплоотвод.
• Периодически проверять состояние клемм: отсутствие ослабления, следов нагрева и окисления.
• Содержать нишу сухой и чистой, избегать попадания влаги и строительной пыли.
• Разносить силовые и сигнальные линии, чтобы снизить наводки и исключить ложные срабатывания.
• Не превышать частоту коммутаций сверх рекомендованных для релейных устройств; при высокочастотных сценариях рассмотреть альтернативные исполнительные механизмы.
• Использовать совместимые аксессуары и монтажные элементы; при сервисе отключать питание и соблюдать требования электробезопасности.

Корректная установка и эксплуатация UP 510/03 (Siemens 5WG1510-2AB03) позволяют обеспечить надежную коммутацию нагрузок и длительный срок службы устройства в составе системы автоматизации помещения.
