Возрастающая сложность продуктов, гибкость производства и высокие требования к обеспечению качества требуют использования интеллектуальных, конфигурируемых и программируемых датчиков. IO-Link стандартизирует необходимые изменяющиеся интерфейсы для подключения к системе управления и технологическим инструментам, чтобы они соответствовали этим требованиям. С помощью 3-проводного соединения можно обмениваться технологическими данными (в виде отдельных битов, байтов и блоков данных для входных и выходных данных). Также с его помощью возможен обмен непериодическими данными (для идентификации, конфигурирования, параметризации и диагностики) со скоростью до 230,4 Кбод как с датчиками, так и с исполнительными механизмами.
Функции и эксплуатационные данные определяются в файлах описания устройства для управляющего и подчиненных устройств; их можно легко модифицировать в соответствии с требованиями с помощью WAGO-I/O-CHECK. Если устройство необходимо заменить, данные конфигурации и параметризации могут быть восстановлены автоматически без вмешательства обслуживающего персонала. Таким образом, разработка проекта, его инсталляция и эксплуатация значительно упрощаются!
Технические данные
| Топология | Number of IO-Link ports: 4 |
| Sensor connection | 4 x (3-conductor) |
| Actuator connection | 4 x (3-conductor) |
| Режимы передачи | 4,8 Кбод (COM 1), 38,4 Кбод (COM 2), 230,4 Кбод (COM 3) |
| Битовая ширина | 4 - 24 байта, конфигурируется |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 40 mA |
| Field supply voltage | DC 24 V (-15 … +20 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt) |
| Current consumption, field supply (module with no external load) | 50 mA |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |

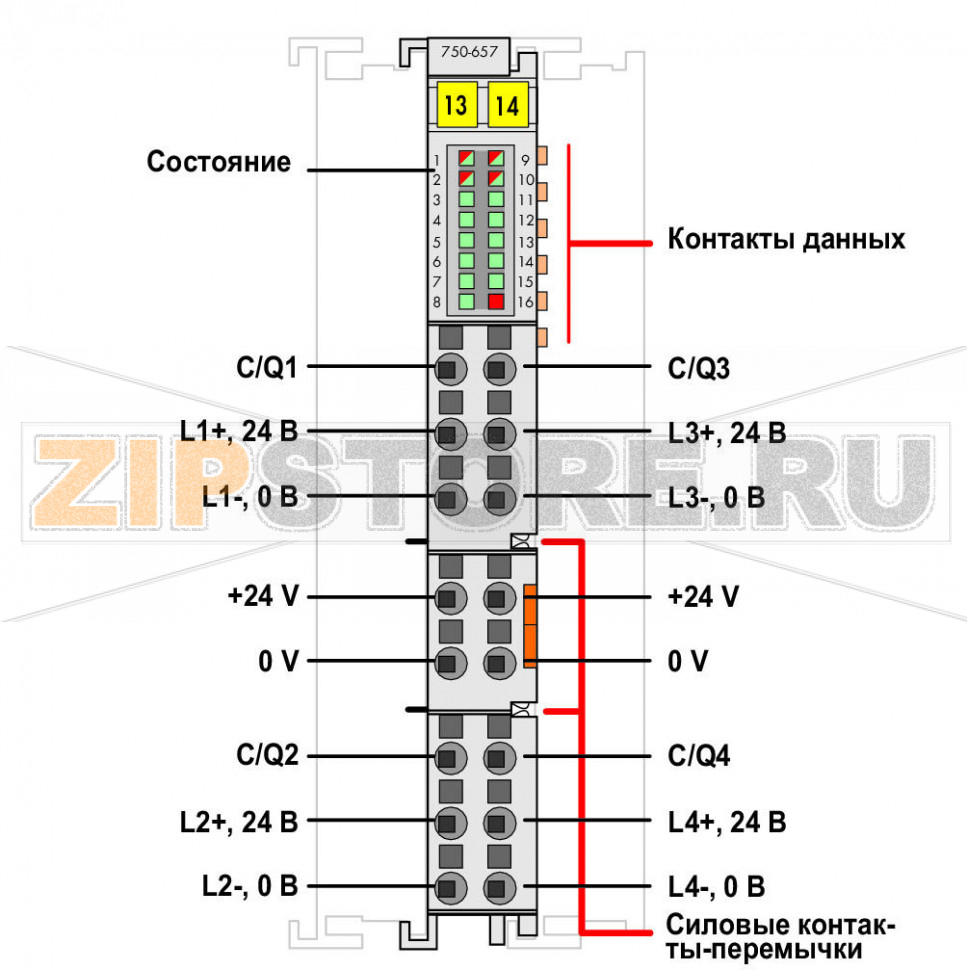

Данные соединения
| Connection technology: In-/Outputs | 16 x Push-in CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 1,5 mm? / 28 … 16 AWG |
| Тонкие многожильные проводники | 0,25 … 1,5 mm? / 22 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Anschlussanforderung zulassige Leitungslange | 20 m |
| Тип проводника (1) | f-st |
| Тип проводника (2) | s |
| Тип проводника (1) | тонкие многожильные |
| Тип проводника (2) | одножильные |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69 mm / 2.717 inch |
| Length from upper-edge of DIN-35 rail | 61,8 mm / 2.433 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 49,6 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | acc. to IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | в соотв. с EN 61000-6-2 (2005), EN 61131-2 (2003) |
| ЭМС - излучение помех | per EN 61000-6-4, EN 61131-2 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4045454989330 |
| Customs tariff number | 85389099990 |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Производитель | Wago |
| Вес | 0 кг |
