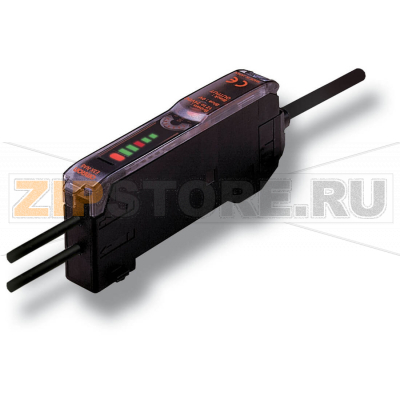

Усилитель датчика волоконно-оптического Omron E3X-NAG41 2M

Каталожный номер E3X-NAG41 2M
Розничная цена
120 EUR с НДС ≈ 11 844 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Усилитель датчика волоконно-оптического Omron E3X-NAG41 2M предназначен для работы с оптоволоконными головками в задачах высокоскоростного и точного обнаружения. Компактный корпус, монтаж на рейку и кабельная версия упрощают установку в шкафу управления или прямо на оборудовании. PNP-выход обеспечивает совместимость с большинством промышленных контроллеров, а выбор режимов срабатывания облегчает интеграцию в существующие схемы. Зеленый источник света помогает повысить контраст на ряде материалов и уменьшить влияние внешней засветки при правильном подборе головки.

Omron E3X-NAG41 2M применяется на линиях упаковки, сборки и контроля качества: детектирование мелких деталей, кромок, міток и зазоров, позиционирование, учет изделий на конвейере, работа с прозрачными и цветными объектами при использовании соответствующих волоконно-оптических головок. Регулировка чувствительности дает возможность быстро адаптировать усилитель к изменяющимся условиям — от ярко освещенных зон до узких монтажных ниш.

Причины поломок

  • Неправильное подключение: переполюсовка питания, замыкание выхода на плюс/минус, превышение допустимого тока нагрузки.
  • Перенапряжения и импульсные помехи в цепи 24 В, отсутствие фильтрации и заземления.
  • Механические повреждения: перегиб или натяжение кабеля, удар по корпусу, превышение минимального радиуса изгиба волокна.
  • Загрязнение торцов волокна, попадание масла, пыли, влаги на оптические поверхности, конденсация.
  • Перегрев или работа вне допустимого температурного диапазона, длительная вибрация.
  • Естественное старение светодиода или износ из-за длительной эксплуатации в жестких условиях.

Как понять, что запчасть вышла из строя

  • Отсутствуют индикация и переключение выхода при наличии/отсутствии объекта, хотя питание подано.
  • Нестабильное срабатывание, «дрожание» порога, частые ложные срабатывания после корректной настройки.
  • Выходное состояние не меняется в режимах Light-ON/Dark-ON, либо сигнал не виден на входе ПЛК при исправной линии связи.
  • Сильный нагрев корпуса, следы оплавления, механические трещины, повреждение кабеля.
  • Резкое снижение дальности/контрастности без видимых причин при исправных волокнах.

Рекомендации по уходу и эксплуатации

  • Соблюдайте правильную полярность и диапазон питания, используйте отдельную линию 24 В с фильтрацией и защитой от всплесков.
  • Разводите силовые и сигнальные кабели, применяйте экранирование при наличии частотных преобразователей и мощных нагрузок.
  • Фиксируйте усилитель на рейке без люфта, разгружайте кабель от натяжения, соблюдайте минимальный радиус изгиба для выбранной волоконной головки.
  • Периодически очищайте торцы волокон и зону установки сухим воздухом или безворсовыми материалами; не используйте агрессивные растворители.
  • Защищайте прибор от влаги и конденсата, избегайте прямого попадания смазок и эмульсий на оптические элементы.
  • Проводите регламентные проверки: контроль стабильности срабатывания, тест переключения режимов, проверка связи с ПЛК.
  • При систематических сбоях последовательно проверьте питание, целостность кабеля, корректность схемы, затем — замените волоконную головку или сам усилитель на заведомо исправный.

При соблюдении рекомендаций по монтажу и обслуживанию усилитель Omron E3X-NAG41 2M обеспечивает устойчивую работу на скоростных линиях и стабильное обнаружение даже в сложной производственной среде.

Технические характеристики

ФормаПрямоугольный корпус, монтаж на рейку
Метод обнаруженияУсилитель
Способ настройкиРучная регулировка
Способ подключенияКабель
Длина кабеля2 м
Тип выходаPNP
Режим работыDark-ON, Light-ON
Время отклика0,2 мс
Материал корпусаPBT
Ширина10 мм
Высота31,5 мм
Длина64,3 мм
Тип излученияЗеленый свет
Напряжение питания12–24 В

Характеристики

Производитель Omron
Тип запчасти Усилитель Усилитель датчика
