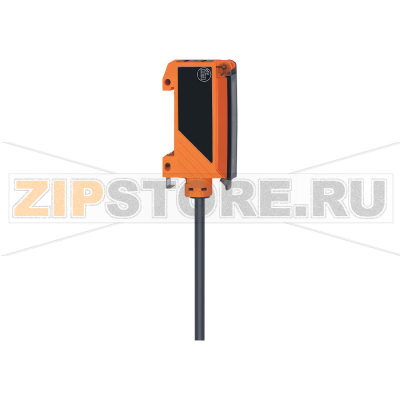

Усилитель для волоконной оптики IFM OBF509

Описание товара

• Усилитель для волоконной оптики
• красный свет
• Режим срабатывания на свет / затемнение (программируемый)
• PNP/NPN (Автоматическое определение нагрузки PNP/NPN)
• 100 mm
• 1,8 m
• IP 65
• 0,1 m PVC-Кабель
• M8 Разъем

Усилитель для волоконной оптики IFM OBF509 (каталожный номер OBF-FAKG/T/0,1M/AS) предназначен для высоконадежного обнаружения объектов в местах, где применение стандартных фотоэлектрических датчиков затруднено. Работает с волоконными линиями и использует красное излучение; поддерживает программируемый выбор срабатывания на свет или затемнение, а также автоматическое определение типа нагрузки PNP/NPN. Компактное исполнение и удобное подключение через M8-разъем упрощают интеграцию в существующие системы автоматизации.

Решение эффективно при ограниченном рабочем пространстве, на высокоскоростных конвейерах и в задачах контроля наличия/отсутствия мелких деталей, кромок, меток, прозрачных или полупрозрачных элементов. Разнесение оптики и электроники позволяет располагать волокна непосредственно в зоне контроля, а усилитель IFM OBF509 устанавливать в защищенном и удобном для обслуживания месте.

Настройка производится программно: выбирают режим срабатывания, задают чувствительность под объект и фон, обеспечивают устойчивую работу при помехах внешней освещенности. Автоматическое определение нагрузки PNP/NPN уменьшает риск ошибок при подключении к входным картам контроллеров и расширяет совместимость с различными системами.

Монтаж и подключение

Рекомендуется прокладывать волокна с соблюдением минимального радиуса изгиба и без чрезмерного натяжения. Разъем и кабель необходимо разгружать от вибрации и изгибов у вводов. В местах возможного загрязнения следует предусмотреть легкий доступ к торцам волокон для периодической очистки. Источник питания и общая схема заземления должны соответствовать требованиям промышленной эксплуатации и электромагнитной совместимости.

Типичные причины поломок

• Механические повреждения волокон: перегибы, микротрещины, изломы, чрезмерная растягивающая нагрузка.
• Загрязнение или износ торцов волокон, появление налета, масла, пыли, стружки.
• Ошибки подключения или переполюсовка, короткие замыкания по выходу.
• Попадание влаги при нарушении герметичности уплотнений или неправильном монтаже в условиях высокой влажности.
• Термическая перегрузка, размещение в зоне перегрева или рядом с источниками сильного теплового излучения.
• Импульсные перенапряжения, наводки и электромагнитные помехи при отсутствии защиты.
• Механические удары и вибрация выше допустимых для корпуса и разъемов.

Как понять, что запчасть вышла из строя

• Нестабильное срабатывание: ложные триггеры, дрожание выхода, необходимость постоянно повышать чувствительность.
• Полное отсутствие реакции на объект при корректном расположении и настройке волокон.
• Постоянное состояние выхода (всегда включен или всегда выключен) вне зависимости от условий.
• Отсутствие индикации или аномальная индикация состояния, перегрев корпуса.
• Ошибка при подключении к контроллеру: не считывается сигнал, фиксируется короткое замыкание по каналу.
• Визуальные повреждения корпуса, кабеля, разъема или волокон; следы коррозии и влаги.

Рекомендации по уходу и эксплуатации

• Регулярно проверяйте чистоту торцов волокон; очищайте безворсовыми салфетками и изопропиловым спиртом, избегая абразивов.
• Соблюдайте минимальный радиус изгиба и используйте фиксаторы для разгрузки кабелей и волокон от натяжения и вибрации.
• Защищайте узлы подключения: плотно затягивайте M8-разъем, контролируйте состояние уплотнений и колпачков.
• Размещайте усилитель вдали от источников сильного тепла, влаги и агрессивных химических сред; при необходимости используйте защитные кожухи.
• Обеспечьте качественное питание и защиту от перенапряжений: фильтры, варисторы, экранированные линии сигналов.
• Периодически проверяйте жесткость креплений и отсутствие механических повреждений, проводите повторную настройку после сервисных работ.
• При работе с пластиковыми волокнами используйте специальный резак и соблюдайте технологию ровного реза для минимизации потерь.

IFM OBF509 (OBF-FAKG/T/0,1M/AS) сочетает надежность промышленного исполнения и гибкость настройки, что делает его удобным элементом систем контроля присутствия и позиционирования в автоматизированных линиях. Соблюдение рекомендаций по монтажу и уходу обеспечивает длительную безотказную эксплуатацию и стабильность детектирования.
