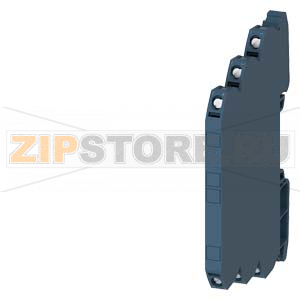

УСТРОЙСТВО ДЛЯ 2-Х ХОДОВОЙ ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ, БЕЗ ВНЕШНЕГО ПИТАЮЩЕГО НАПРЯЖЕНИЯ, 1-КАНАЛ, ВХОД: 4 … 20 MA, ВЫХОД: 4 … 20 MA, ШИРИНА 6.2 MM, ВИНТОВЫЕ КЛЕММЫ Siemens 3RS7020-1ET00

Описание товара

Назначение и область применения

Siemens 3RS7020-1ET00 — промышленное устройство для гальванической развязки сигнальных цепей в токовых контурах 4–20 мА. Применяется для отделения полевых датчиков от систем АСУ ТП и ПЛК, устранения петель заземления и снижения влияния помех. Подходит для модернизации действующих линий измерения, где требуется надежная изоляция без усложнения схемы питания.

Принцип работы и преимущества

Модуль обеспечивает передачу измерительного сигнала с входа на выход при полной электрической изоляции цепей. Питание осуществляется от самого токового контура, поэтому не требуется отдельный источник в шкафу управления. Это упрощает монтаж, снижает количество компонентов и вероятность ошибок при подключении. Корпус малой ширины экономит место на DIN-рейке, а винтовые клеммы обеспечивают жесткое и устойчивое соединение. Применение 3RS7020-1ET00 помогает стабилизировать показания, исключить паразитные токи, повысить электробезопасность и живучесть системы при внешних наводках.

Как понять, что устройство вышло из строя

• На выходе наблюдается нулевой ток или постоянное насыщение вне диапазона, при исправном датчике на входе.
• Показания на стороне контроллера нестабильны, «шумят», дрейфуют, хотя входной сигнал стабилен.
• Сильный нагрев корпуса, запах перегрева, потемнение пластика.
• Повышенное падение напряжения в контуре, из-за чего передатчик не выходит на рабочий режим.
• Разрыв контура (ошибка «loop open» на источнике) при подключенном модуле.

Проверка: подайте эталонный ток 4–20 мА на вход и сопоставьте измерение на выходе; измерьте падение напряжения на клеммах; исключите внешние нагрузки, поочередно байпасируя модуль. Если после исключения иных причин симптомы сохраняются, Siemens 3RS7020-1ET00 подлежит замене.

Типовые причины отказов

• Ошибки монтажа: переполюсовка, перепутанные клеммы вход/выход, ослабленные винты.
• Перенапряжения и импульсные помехи от коммутационных аппаратов, грозовые наводки.
• Превышение допустимой суммарной нагрузки контура и недостаточное напряжение питания, приводящее к перегрузке и перегреву.
• Эксплуатация вне допустимых условий: повышенная температура, конденсация влаги, агрессивные среды, пыль и загрязнение клемм.
• Механические воздействия: вибрации, удары, деформация корпуса при плотной компоновке.

Рекомендации по эксплуатации и уходу

• Проектируйте контур с запасом по напряжению, учитывая падение на всех последовательно включенных устройствах, включая Siemens 3RS7020-1ET00.
• Используйте защиту от перенапряжений на вводах шкафа и разграничивайте силовую и сигнальную проводку.
• Поддерживайте корректное заземление и экранирование кабелей измерительных линий.
• Периодически (не реже раза в полгода) проверяйте подтяжку винтовых клемм, протирайте контакты от пыли, контролируйте отсутствие коррозии.
• Проводите функциональную проверку контуров с применением калибратора 4–20 мА, фиксируйте результаты в журнале ТО.
• Обеспечьте нормальный тепловой режим в шкафу: вентиляция, отсутствие источников локального перегрева рядом с модулем.
• При признаках нестабильности сначала исключайте проблемы источника и датчика, затем проверяйте изолятор; при сомнениях заменяйте модуль на заведомо исправный.

Следование данным рекомендациям продлит срок службы Siemens 3RS7020-1ET00 и позволит поддерживать точность измерений и надежность работы контуров автоматизации без незапланированных простоев.
