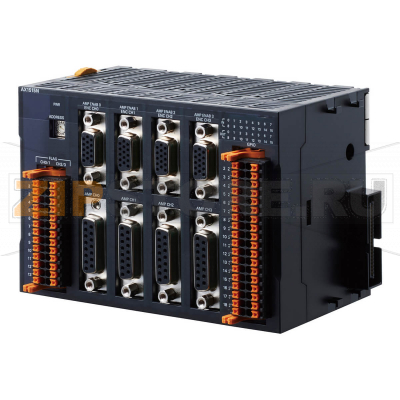

Устройство многоосного управления перемещениями Omron CK3W-AX1515N

Name: Устройство многоосного управления перемещениями Omron CK3W-AX1515N
Brand: Omron
SKU: CK3W-AX1515N

Каталожный номер CK3W-AX1515N

Розничная цена

3 073 EUR с НДС

array(34) { ["id"]=> string(6) "427489" ["product_id"]=> string(6) "489760" ["id_1c"]=> NULL ["sku"]=> string(12) "CK3W-AX1515N" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(303236) ["primary_price"]=> string(11) "3191.862136" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(303236) ["unconverted_price"]=> float(3072.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(303236) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [46791]=> string(20) "Контроллер" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11517" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 303 236 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Устройство многоосного управления перемещениями Omron CK3W-AX1515N и модуль ввода/вывода серии CK3M предназначены для построения компактных систем высокоточного сервоуправления на базе аналогового интерфейса и цифровых энкодеров. Связка ориентирована на модернизацию существующих станков и линий, где требуется точное позиционирование с использованием ±10 В аналогового управления усилителями и высокоскоростной обработки импульсных/серийных сигналов обратной связи. Наличие 4 входов цифровых энкодеров, 4 аналоговых выходов и набора дискретных сигналов (16 входов и 16 выходов NPN) делает решение универсальным для машин с несколькими осями, требующих гибкой логики и синхронизации движений.

CK3W-AX1515N интегрируется с контроллерами CK3M, обеспечивая тесную связь между контуром движения и логикой оборудования. Это упрощает формирование профилей траекторий, межосевую синхронизацию, работу с внешними датчиками и исполнительными механизмами. Модуль предназначен для использования в станках с ЧПУ, сборочных автоматах, упаковочном оборудовании, тестовых стендах и других прикладных установках, где важны стабильность, повторяемость и диагностируемость.

Признаки неисправности

О проблемах модуля или узла управления Omron CK3W-AX1515N могут свидетельствовать следующие признаки: нестабильная отработка траектории, дрожание или увод оси при неподвижной команде; ошибки позиционирования, пропуски импульсов энкодера, скачки показаний обратной связи; отсутствие включения сервоприводов по команде, частые аварийные остановы; отсутствие реакции на дискретные входы или ложные срабатывания выходов; аномалии аналогового выхода (дрейф нуля, насыщение без команды); индикация ошибок на модуле, невозможность установления связи с контроллером CK3M. При появлении данных симптомов необходима проверка питания, соединений, параметров привода и проведённых калибровок.

Типичные причины поломок

Перенапряжения и помехи в цепях питания, отсутствие должного заземления и экранирования.
Ошибки монтажа: перепутанные сигнальные пары, плохой контакт в разъёмах, нарушение полярности, короткие замыкания на дискретных выходах NPN.
Неправильные настройки усилителей и контуров ПИД, что ведёт к перегреву, перегрузке по току и механическим ударам.
Деградация или повреждение энкодерных линий, обрывы экрана, высокий уровень шумов, нарушение целостности витых пар.
Тепловая перегрузка и загрязнение: пыль, масло, конденсат, работа вне допустимых температур.
Механические воздействия: вибрации, ударные нагрузки, натяжение кабелей.
Ошибки обновления прошивки или некорректный импорт параметров после сервисных работ.

Как понять, что запчасть вышла из строя

Окончательный вывод делается по совокупности: повторяемые ошибки и аварии после исключения внешних причин (питание, привод, датчики), отсутствие выходных сигналов при наличии корректных команд, устойчивые неисправности каналов (например, один из аналоговых выходов или вход энкодера всегда в ошибке), а также результаты диагностики через сервисное ПО и внутренние журналы. Полезно выполнить перекрёстную проверку: перекинуть кабель/датчик на соседний канал, использовать заведомо исправный привод, провести измерение сигналов осциллографом.

Технические характеристики

Тип модуля	Интерфейс осей
Интерфейс усилителя	Аналоговый выход (True DAC)
Интерфейс энкодера	Цифровой квадратурный / последовательный
Тип дискретных выходов	NPN
Высота	90 мм
Ширина	130 мм
Глубина	80 мм
Масса	0 г

Характеристики

Производитель	Omron
Тип запчасти	Контроллер
Вес	0 г
