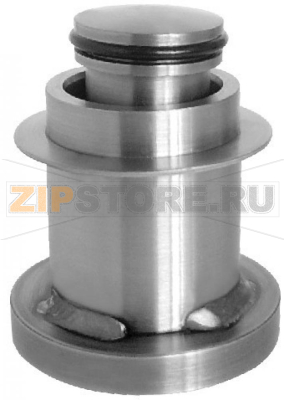

Узел встройки Zemic HY-8-101-20/25t

Описание товара

Узел встройки Zemic HY-8-101-20/25t предназначен для надежной установки тензодатчиков под резервуары, бункеры, силосы, платформы и другое весоизмерительное оборудование. Стальной узел обеспечивает стабильную геометрию опоры, передачу нагрузки строго по оси датчика и защиту от боковых усилий, перекосов и опрокидывания. Применение узла встройки снижает влияние вибраций, тепловых расширений и случайных ударных нагрузок, повышая повторяемость и долговременную стабильность показаний. Конструкция рассчитана на интенсивную эксплуатацию в промышленных условиях и облегчает монтаж и сервисное обслуживание.

HY-8-101-20/25t монтируется между опорной поверхностью и тензодатчиком, формируя законченную узловую опору. Стальные элементы узла обеспечивают необходимую жесткость и долговечность, а направляющие и страховочные компоненты предотвращают смещения при пуске/остановке оборудования, наполнении или разгрузке емкостей. При корректной установке узел встройки Zemic снижает паразитное трение и перекосы, из-за которых появляются дрейф нуля и нестабильность показаний весов.

Особенности применения

• Использование в системах взвешивания емкостей, бункеров, платформ и конвейеров.
• Быстрый доступ к крепежу для обслуживания и калибровки.
• Снижение боковых нагрузок на тензодатчик за счет правильной кинематики опоры.
• Защита от подъема и сдвига при ударных и ветровых воздействиях (при наличии ограничителей/страховочных элементов в составе узла).

Типичные причины поломок

• Перегрузка и ударные нагрузки (падение груза, рывки при разгрузке), приводящие к пластической деформации деталей.
• Неправильный монтаж: перекос опорных поверхностей, недостаточный момент затяжки болтов, отсутствие ограничителей перемещения.
• Боковые усилия из-за жестких связей емкости с трубопроводами/рама ми без компенсаторов.
• Коррозия и износ при воздействии влаги, реагентов и абразивной пыли без надлежащей защиты.
• Залипание скользящих/самоустанавливающихся поверхностей из-за загрязнений или краски.
• Механические повреждения при транспортировке, сварочные работы через узел без изоляции от тока.

Как понять, что узел вышел из строя

• Нестабильные показания весов: дрейф нуля, гистерезис, различие результатов при повторных взвешиваниях.
• Рывки или задержки показаний при заполнении/опорожнении (признак трения или заклинивания).
• Неравномерное распределение нагрузки по датчикам в многоподпорной системе.
• Посторонние звуки, люфт, видимые деформации, трещины, следы коррозии, ослабление крепежа.
• Смещение емкости/платформы относительно центра опоры, перекос.

Рекомендации по уходу и эксплуатации

• Проводить регулярный визуальный осмотр узла HY-8-101-20/25t: состояние стальных поверхностей, отсутствие трещин, коррозии и механических повреждений.
• Проверять момент затяжки крепежа по регламенту; при необходимости использовать фиксаторы резьбы.
• Очищать опорные и скользящие зоны от пыли, налипаний, краски; не допускать попадания твердых частиц между опорными элементами.
• Поддерживать защиту от коррозии: своевременно обновлять покрытия, применять смазку на скользящих парах, если это предусмотрено документацией.
• Исключить жесткие связи с трубопроводами и кабельными лотками; использовать компенсаторы и направляющие тяги/упоры.
• Не проводить сварочные работы через конструкцию; при необходимости – снимать тензодатчик и узел или обеспечивать электрическую изоляцию и заземление.
• Обеспечить температурные зазоры и правильные упоры, чтобы тепловые расширения не создавали боковых усилий.
• После обслуживания и чистки выполнять проверку/калибровку весовой системы.
• Для уличной установки предусмотреть защиту от осадков и стоков, исключить образование льда в зоне опоры.

Корректный выбор узла встройки Zemic HY-8-101-20/25t и соблюдение рекомендаций по монтажу и обслуживанию позволяют продлить срок службы тензодатчиков, обеспечить стабильность измерений и снизить внеплановые остановки оборудования. При наличии признаков неисправности рекомендуется оперативная диагностика и, при необходимости, замена изношенных компонентов узла.
