Узел встройки Zemic HY-8-101-5t

Описание товара

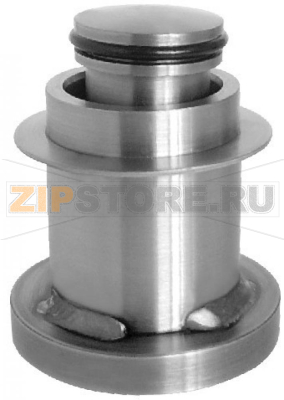

Узел встройки Zemic HY-8-101-5t — стальной монтажный комплект для установки тензодатчика на опоры бункеров, емкостей и платформ. Конструкция обеспечивает передачу вертикальной нагрузки к датчику при одновременном ограничении боковых смещений и защите от опрокидывания. Узел предназначен для тензодатчиков серии H8C (и совместимых по посадочным размерам) с предельной нагрузкой до 5 т на точку опоры.

Назначение и применение

Узел встройки Zemic HY-8-101-5t используется в бункерных, резервуарных и платформенных весах, дозаторах, силосах и линиях фасовки, где требуется стабильная передача нагрузки, компенсация температурных расширений конструкции и защита тензодатчика от внеосевых усилий и вибраций.

Особенности конструкции

• Стальная опорная база с фиксированной и «плавающей» частью для компенсации тепловых и монтажных смещений.
• Ограничители хода и элементы против опрокидывания для защиты тензодатчика от боковых нагрузок и ударов.
• Транспортный/блокировочный болт для безопасного монтажа и обслуживания.
• Антикоррозионная обработка, рассчитанная на промышленную среду при условии правильной защиты от влаги и химии.

Типичные причины поломок

• Перегрузка или ударные нагрузки (в том числе локальные удары по опоре), приводящие к деформации узла или тензодатчика.
• Перекосы конструкции, клинение подвижных частей из‑за неправильной соосности, забивания грязью или коррозии.
• Нарушение затяжки крепежа, износ ограничителей и втулок, появление люфта.
• Попадание агрессивных сред и воды при отсутствии дренажа и защитных кожухов.
• Отсутствие заземления и грозозащиты, сварочные работы с подключенным тензодатчиком (риски электрического пробоя).
• Длительная эксплуатация при вибрациях без регулярного обслуживания, усталостные трещины опорных элементов.

Как понять, что узел вышел из строя

• Нестабильность показаний, дрейф нуля, выраженная гистерезисная ошибка (масса «возвращается» к нулю не сразу или с отклонением).
• Скачки показаний при вибрации, «залипание» показаний при разгрузке, различия между опорами при тестах по углам.
• Появление люфта, скрипов, тугой ход подвижных частей, следы задиров, перекос узла относительно основания.
• Видимые деформации, трещины, следы коррозии, ослабление болтов, износ или разрушение ограничителей.
• Повреждение кабеля тензодатчика в зоне узла, следы перетирания или защемления.

Рекомендации по уходу и эксплуатации

• Регулярный визуальный осмотр: чистота, отсутствие коррозии и загрязнений, состояние ограничителей и крепежа.
• Периодическая протяжка болтов с контролем момента согласно регламенту производителя.
• Очистка подвижных элементов от пыли и налипаний; не применять агрессивные растворители возле уплотнений и кабеля.
• Содержание дренажей и водоотводов в рабочем состоянии; защита от прямого попадания реагентов и струй мойки высокого давления.
• Корректное заземление металлоконструкции, установка грозоразрядников; не выполнять сварку с подключенным датчиком.
• Регулярные проверки калибровки и тесты по углам; при необходимости — замена изношенных втулок/ограничителей.

Монтажные замечания

• База и опорная плита должны быть ровными и жесткими; нагружение — строго вертикальным.
• Выравнивайте высоты всех опор, избегайте преднатяга и перекосов. Блокировочные винты снимайте после установки и первичной проверки.
• Обеспечьте свободный термический ход «плавающей» части, не допускайте упора трубопроводов и связей в узел.
• Кабель тензодатчика уложить без перегибов и зон возможного защемления, с механической защитой.

При корректном подборе и монтаже узел встройки Zemic HY-8-101-5t обеспечивает стабильную и долговечную работу весоизмерительных систем в диапазоне до 5 тонн на опору. Для замены или обновления узел совместим с типовыми тензодатчиками форм‑фактора H8C соответствующей грузоподъемности.
