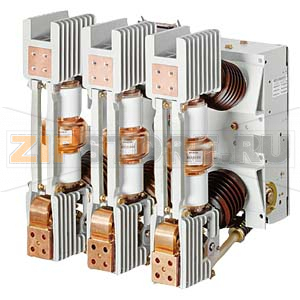

Вакуумный выключатель for generator switching applications according to IEEE C37.013 17.5 kV, 50 kA, 4000 A Siemens 3AH3817-8....-....

Описание товара

Вакуумный выключатель Siemens 3AH3817-8....-.... for generator switching applications according to IEEE C37.013 предназначен для коммутации генераторных цепей на среднем напряжении, где предъявляются повышенные требования к отключающей способности при высоком асимметричном токе, большом постоянном составляющем и жесткой восстанавливающейся перенапряженности. Решение применяется в распределительных устройствах электростанций, когенерационных установок, крупных промышленных энергоузлов и испытательных стендов.

Назначение и особенности применения

Выключатель серии 3AH ориентирован на работу в составе комплектных распределительных устройств с выкатным исполнением. Конструкция с вакуумными дугогасительными камерами и пружинным приводом обеспечивает высокую износостойкость контактов, стабильное время включения/отключения и работающую «trip-free» логику. Соответствие IEEE C37.013 означает готовность Siemens 3AH3817-8....-.... к операциям размыкания генератора при неблагоприятных режимах, включая возможные рассогласования по фазе и высокие переходные перенапряжения. Предусмотрены механические и электрические блокировки, контроль износа контактов и состояния пружин, интеграция с релейной защитой и синхронизирующими системами.

Типичные причины поломок

• Превышение предельных коммутационных условий из‑за изменений схемы сети (рост TRV, токов КЗ) без пересмотра применимости выключателя.
• Ускоренный износ контактов при частых отключениях больших токов, дугогашение вне расчетных режимов.
• Потеря вакуума в дугогасительной камере (старение, механическое повреждение, дефект герметичности).
• Механический износ привода: усталость пружин, износ защёлок, высыхание/загустение смазки.
• Нарушения вторичных цепей: деградация катушек включения/отключения, низкое вспомогательное питание, подгорание вспомогательных контактов.
• Перегрев и ослабление болтовых соединений первичных выводов, вибрации, загрязнение и отложение пыли/влаги на изоляторах.

Как понять, что узел или выключатель вышел из строя

• Рост переходного сопротивления полюсов (по результатам микроомметрии), локальный нагрев клемм, потемнение изоляции, следы перегрева.
• Увеличение/нестабильность времени включения и отключения, недовзвод пружины, самопроизвольные сбросы, аномальный звук работы привода.
• Срабатывание сигнализации: «пружина не взведена», «ошибка привода», «низкое вспомогательное напряжение», ошибки межблокировок.
• Выход показаний индикатора износа контактов за допустимую отметку.
• Отказ выдержать повышенное испытательное напряжение или отрицательные результаты теста целостности вакуума.
• Механические повреждения: трещины покровной изоляции, деформация направляющих выкатного блока, следы дуговых разрядов.

Рекомендации по уходу и эксплуатации

• Проводить регламентные проверки согласно документации Siemens: визуальный осмотр, очистка изоляторов, контроль затяжки и состояния шинных соединений.
• Периодически выполнять измерение сопротивления цепи главного тока, тайминг-тест (времена О/В), проверку контактного износа и ресурса механизма.
• Проверять целостность вакуума методами высоковольтных испытаний и контролировать отсутствие частичных разрядов.
• Обслуживать привод: восстановление смазки рекомендованными материалами, контроль и при необходимости замена пружин, проверка катушек и двигателя взвода.
• Проводить функциональные испытания межблокировок, вспомогательных контактов, релейной защиты и цепей синхронизации генератора.
• Использовать термографию под нагрузкой для раннего выявления перегретых соединений; поддерживать чистоту и нормируемые температуру/влажность в КРУ.
• После изменений схемы сети или параметров генератора пересматривать применимость выключателя под требования IEEE C37.013.

При замене или интеграции Siemens 3AH3817-8....-.... необходимо проверить совместимость по типу ячейки, кодировке разъемов вторичных цепей, параметрам привода и логике межблокировок. Корректная настройка релейной защиты и синхронизации снижает число тяжелых коммутаций и продлевает ресурс выключателя.
