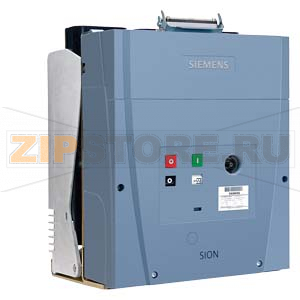

Вакуумный выключатель SION 3AE1 12 kV 40 kA 3150 A Distance between pole centers 275 mm Width across flats 310 mm Siemens 3AE1586-7....-....

Описание товара

Вакуумный выключатель SION 3AE1 от Siemens (серия 3AE1586-7….-….) предназначен для работы в распределительных устройствах среднего напряжения. Он выполняет функции коммутации и защиты силовых цепей, обеспечивая быстрое отключение токов короткого замыкания и надежную работу в нормальных режимах. Вакуумная дугогасительная камера исключает обслуживание газовой среды, снижает износ контактов и повышает ресурс. Конструкция рассчитана на установку в выкатных или стационарных ячейках, с учетом межполюсного расстояния и габаритов конкретной панели.

Назначение и особенности

Вакуумный выключатель SION 3AE1 12 kV 40 kA 3150 A применяется в подстанциях промышленных предприятий, в сетях распределения, на вводах и фидерах. Вакуумная технология обеспечивает высокую отключающую способность и электрическую прочность изоляции, а закрытая камера минимизирует влияние внешней среды. Привод с запасенной энергией позволяет получать стабильные времена включения и отключения; возможна моторная или ручная заведка пружины. Наличие блок-контактов и катушек управления упрощает интеграцию в схемы РЗиА. При подборе заменяемой единицы важно сверять исполнение по вспомогательным цепям, типу привода и интерфейсам крепления.

Типичные причины отказов

• Износ контактной системы в результате частых коммутаций под нагрузкой и отключений КЗ.
• Механический износ узлов привода: пружины, шарниры, тяги, оси, упоры, нарушения регулировок.
• Повышенное переходное сопротивление и локальный перегрев из-за ослабления токовых соединений.
• Загрязнение поверхностей изоляции, отложение пыли и влагопоглощение при эксплуатации в неблагоприятной среде.
• Потеря вакуума в дугогасительных камерах вследствие микротрещин или заводского брака, ударных нагрузок.
• Отказы вторичных цепей: катушек включения/отключения, мотор-привода заводки, концевых выключателей, блок-контактов.
• Несоблюдение условий хранения и транспортировки, превышение допустимых вибраций и температур.

Как понять, что запчасть вышла из строя

• Отказ включения или отключения, «тяжелый» ход привода, неполное замыкание/размыкание полюсов.
• Увеличение времени операций и нестабильные осциллограммы работы привода.
• Локальный нагрев токоведущих частей, выявляемый термографией; запах перегрева, потемнение изоляции.
• Аварийные сигналы от цепей контроля, самопроизвольные срабатывания защиты, снос предохранителей в цепях управления.
• Следы поверхностных перекрытий и коронки на изоляторах, трещины и сколы.
• Признаки потери вакуума: изменение состояния индикатора камеры (если предусмотрен), неудовлетворительные результаты электрических испытаний.
• Нестабильный контакт вспомогательных цепей, «дребезг» или отсутствие фиксации положений.

Рекомендации по уходу и эксплуатации

• Проводить периодические визуальные осмотры и очистку изоляционных деталей от пыли и загрязнений сухими безворсовыми материалами.
• Контролировать момент затяжки токовых соединений и состояние контактных поверхностей; при необходимости выполнять подтяжку.
• Измерять переходное сопротивление главной цепи и проводить тепловизионный контроль под нагрузкой.
• Проверять времена включения/отключения и характеристики привода с использованием диагностического оборудования; при необходимости корректировать регулировки.
• Своевременно обслуживать механизмы: точечная смазка рекомендованными составами, исключая попадание на изоляцию и контакты.
• Периодически проверять изоляцию и результат испытаний повышенным напряжением в соответствии с действующими нормами и инструкциями производителя.
• Контролировать состояние катушек управления, мотор-заведки, концевиков и вспомогательных контактов; проверять питание и целостность проводки.
• Вести учет коммутаций и отключений КЗ; при достижении предельного ресурса контактов или механизма проводить замену узла.
• Соблюдать условия хранения и эксплуатации: сухие помещения, отсутствие конденсата, допустимые температуры и вибрации.

При подборе и замене вакуумного выключателя SION 3AE1 (Siemens 3AE1586-7….-….) важно сверить исполнение по габаритам, креплениям, межполюсному расстоянию и параметрам вторичных цепей, чтобы обеспечить корректную посадку и совместимость с ячейкой. Все работы на оборудовании среднего напряжения должны выполнять квалифицированные специалисты с соблюдением мер безопасности и регламентов производителя.
