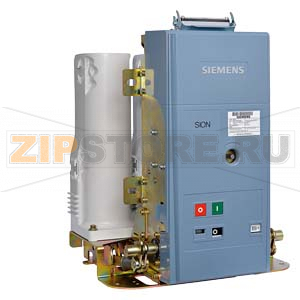

Вакуумный выключатель SION 3AE5 12 kV 20 kA 800 A Distance between pole centers 210 mm Width across flats 275 mm Siemens 3AE5173-1....-....

Описание товара

Вакуумный выключатель SION 3AE5 Siemens (исполнение 3AE5173-1....-....) — компонент для средневольтных КРУ, рассчитанный на частые коммутационные операции, защитные отключения и надежную работу в распределительных сетях. Конструкция с вакуумными дугогасительными камерами, механическим приводом и развитой системой блокировок обеспечивает стабильность отключающей способности, электрическую изоляцию и безопасную эксплуатацию. Модель ориентирована на применение в ячейках с выкатным или фиксированным исполнением, поддерживает подключение к цепям релейной защиты и автоматизации, имеет стандартный набор вспомогательных контактов и механический счетчик операций.

В основе выключателя — герметично запаянные вакуумные камеры, в которых искровой промежуток восстанавливается за счет отсутствия газовой среды. Это уменьшает износ контактов по сравнению с воздушными решениями и снижает требования к обслуживанию. Типовая компоновка допускает интеграцию с приводом с моторным зарядом пружины, использование минимального количества расходных материалов и сокращение простоев при регламентных работах. Корпус и токоведущие части ориентированы на устойчивость к загрязнениям, однако для сохранения ресурса необходимы правильные условия эксплуатации: контроль микроклимата в КРУ, предотвращение конденсации, отсутствие токопроводящей пыли и регулярная очистка изоляторов.

Типовые причины отказов

• Естественный износ контактной системы при большом числе коммутаций или многократных отключениях токов КЗ.
• Потеря герметичности вакуумной камеры (микротрещины, дефект гофрированного сильфона, заводской брак после длительной наработки).
• Нарушения в механизме привода: усталость пружин, износ шарнирных соединений, ослабление крепежа, загрязнение или загустевание смазки.
• Сбои в цепях управления: неисправность катушек включения/отключения, износ вспомогательных контактов, окисление клемм, деградация проводки.
• Повреждения изоляции из-за влаги, пыли, солевых или химически активных отложений на поверхности изоляторов и токоведущих частей.
• Неправильная установка или рассогласование в выкатном механизме, что приводит к нарушению контакта со сборными шинами и к местному нагреву.

Признаки неисправности и диагностика

• Несрабатывание при подаче команд: привод не заряжается, не происходит фиксации во включенном положении, срабатывания запаздывают.
• Повышение температуры на выводах или заметное потемнение/подплавление изоляции вследствие возросшего переходного сопротивления.
• Аномальные звуки при работе привода: рывки, закусывание, нехарактерные щелчки, самопроизвольные отключения.
• Срабатывание защиты без объективных причин, нестабильность показаний вспомогательных контактов и блок-контактов.
• Следы коронных разрядов, трекинг на изоляторах, наличие токопроводящей пыли.
• Показания индикаторов износа/хода контактов выходят за допустимую область.

Для подтверждения состояния используют измерение переходного сопротивления полюсов, временные диаграммы работы привода (анализатор характеристик выключателя), проверку изоляции мегомметром и высоковольтные испытания на выдержку, визуальный осмотр с разбором привода, проверку катушек и цепей управления. При сомнениях в герметичности вакуумной камеры проводится испытание повышенным напряжением с контролем токов утечки согласно регламенту.

Рекомендации по уходу и эксплуатации

• Соблюдать периодичность регламентов, указанную производителем: контроль числа операций по счетчику, профилактический осмотр привода и блокировок.
• Проводить очистку изоляторов и токоведущих частей от пыли и налетов сухими неабразивными материалами; избегать агрессивных растворителей.
• Проверять и протягивать силовые и заземляющие соединения, состояние контактных площадок и направляющих выкатного тележечного узла.
• Контролировать состояние смазки в механизме, использовать только рекомендованные составы; не применять избыточное количество смазки.
• Периодически измерять переходное сопротивление и время включения/отключения для раннего выявления механических заеданий.
• Поддерживать надлежащий микроклимат в КРУ: отсутствие конденсата, достаточная вентиляция, функционирование обогрева и осушителей по проекту.
• Проверять работу катушек, блок-контактов, цепей сигнализации; при признаках окисления — очистка, восстановление контактирования или замена.
• Соблюдать корректную процедуру ввода/вывода из ячейки, фиксировать положения «испытание/отсоединено/включено»; не допускать ударных нагрузок.
• При выявлении отклонений в износе контактов и параметрах привода — проводить реставрационные работы или замену узлов, не доводя до отказа.

Вакуумный выключатель SION 3AE5 Siemens 3AE5173-1....-.... целесообразен для замены в существующих ячейках при условии совпадения посадочных и присоединительных параметров, а также требований к цепям управления. Перед заказом следует сверить код модификации, тип исполнения и совместимость с конкретным КРУ. Регулярное техническое обслуживание и корректная эксплуатация существенно продлевают ресурс выключателя и предотвращают аварийные простои.
