Тензодатчик в сборе, 15/30кг, для весов Mettler Toledo Tiger 8442

Name: Тензодатчик в сборе, 15/30кг, для весов Mettler Toledo Tiger 8442
Brand: Mettler Toledo
SKU: 71123141

Каталожный номер 71123141

Розничная цена

110 $ с НДС

array(34) { ["id"]=> string(7) "1476374" ["product_id"]=> string(7) "1491702" ["id_1c"]=> NULL ["sku"]=> string(8) "71123141" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(10451) ["primary_price"]=> string(10) "110.007226" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(5) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(5) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(10451) ["unconverted_price"]=> float(110) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(10451) ["original_compare_price"]=> float(0) ["features"]=> array(8) { ["zapchast_prednaznachena_dlya"]=> array(1) { [45954]=> string(10) "весов" } ["sovmestimy_katalozhnye_nomera"]=> string(8) "00123141" ["tip1"]=> array(1) { [1420]=> string(41) "Балочный одноточечный" } ["nagruzka"]=> object(shopDimensionValue)#1207 (10) { ["id":"shopDimensionValue":private]=> string(5) "11234" ["value":"shopDimensionValue":private]=> string(2) "30" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "30" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["brend"]=> array(1) { [762]=> string(14) "Mettler Toledo" } ["klass_tochnosti"]=> string(2) "C3" ["vzryvozashchita"]=> object(shopBooleanValue)#1206 (3) { ["value":"shopBooleanValue":private]=> int(0) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(0) } ["tip_zapchasti"]=> array(1) { [1412]=> string(86) "Датчик весовой (тензодатчик, тензометрический)" } } }

≈ 10 451 ₽ с НДС

Купить в 1 клик

Наличие на складах:

Москва: 5 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модификации весов: 3600, 3610, 3610S.
На сборочном чертеже тензодатчик под номером - 42.

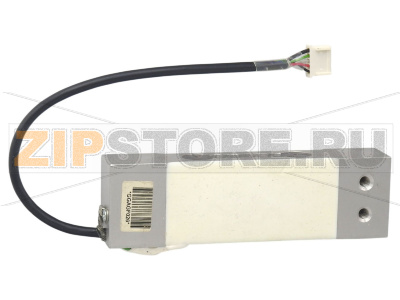

Тензодатчик в сборе 15/30 кг, каталожный номер 71123141, предназначен для установки в торговые весы с чекопечатью Mettler Toledo Tiger P, Tiger Pro и Tiger D. Деталь применяется в весах модификаций 3600, 3610 и 3610S. Узел используется для измерения массы товара и передачи сигнала на основную плату управления весов. Двухдиапазонное исполнение 15/30 кг позволяет весам работать в соответствующих пределах взвешивания, предусмотренных конструкцией оборудования.

Назначение

Тензодатчик преобразует механическую нагрузку от платформы весов в электрический сигнал. По этому сигналу электроника весов рассчитывает массу товара и отображает результат на индикаторе, а также использует его при печати этикетки или чека.

Запчасть устанавливается при ремонте весоизмерительной части весов, если штатный датчик поврежден, выдает нестабильный сигнал или не обеспечивает корректное измерение массы.

Совместимость

Mettler Toledo Tiger P
Mettler Toledo Tiger Pro
Mettler Toledo Tiger D
Модификации: 3600, 3610, 3610S
Каталожный номер: 71123141
Диапазон взвешивания: 15/30 кг

Синонимы и другие названия

тензодатчик Mettler Toledo Tiger
тензометрический датчик веса
датчик веса 15/30 кг
весовой датчик Mettler Toledo
тензодатчик в сборе
датчик нагрузки весов
load cell Mettler Toledo Tiger
тензометрический модуль весов

Как понять, что тензодатчик неисправен

Неисправность тензодатчика может проявляться как постоянно, так и периодически. Перед заменой рекомендуется проверить не только сам датчик, но и состояние платформы, крепежа, кабеля, разъемов и основной платы весов.

Основные признаки неисправности:

весы не показывают ноль при пустой платформе;
показания самопроизвольно изменяются без нагрузки;
масса отображается с заметной погрешностью;
при одинаковом грузе весы показывают разные значения;
после установки груза показания не меняются;
показания меняются рывками или не соответствуют нагрузке;
калибровка не выполняется или не сохраняется;
на дисплее появляются ошибки, связанные с весоизмерительной частью;
после удара, перегруза или попадания влаги весы стали работать нестабильно.

Выявление неисправностей тензодатчика Mettler Toledo Tiger P

Для проверки тензодатчика необходимо измерить ее входное и выходное напряжение на разъеме J1 основной ПП логики. Для того чтобы измерить входное напряжение на контрольных точках +EXC и -EXC, подключите потенциальный вход вольтметра к левому выводу F1, а общий вход — к левому выводу F4. Вольтметр должен стабильно показывать напряжение +(10 +/-0,25) В. Если напряжение возбуждения в норме, можно проверить напряжение выходного сигнала на контрольных точках +SI6 и -SI6. Выходной сигнал весового тензодатчика имеет порядок милливольт (мВ). Подключите потенциальный вход вольтметра к левому выводу F2, а общий вход — к левому выводу F3. При отсутствии груза на весах вольтметр должен показывать нулевое напряжение. По мере увеличения груза, установленного на весы, показания вольтметра должны увеличиваться прямо пропорционально нагрузке. Если напряжение выходного сигнала ячейки находится в допустимых пределах и изменяется линейно, замените основную ПП логики. Если при номинальном напряжении возбуждения отсутствует выходной сигнал, замените тензодатчик.

Когда требуется замена

Замена тензодатчика требуется, если датчик не формирует выходной сигнал при исправном питании, имеет обрыв или короткое замыкание, поврежден механически, подвергался перегрузке или не обеспечивает стабильные линейные показания.

Также замена может потребоваться при повреждении кабеля датчика, следах коррозии, деформации корпуса, нарушении геометрии крепления или после попадания жидкости внутрь весоизмерительного узла.

Уход и эксплуатация

Не превышайте допустимую нагрузку 15/30 кг, установленную для данной модели весов.
Не допускайте ударных нагрузок по платформе весов.
Не ставьте на платформу груз резко, особенно вблизи краев.
Защищайте весы от попадания влаги внутрь корпуса.
Регулярно очищайте платформу и пространство под ней от загрязнений.
Проверяйте, чтобы платформа не касалась корпуса, кожуха или посторонних предметов.
Не перекручивайте и не пережимайте кабель тензодатчика при ремонте.
После замены тензодатчика выполните калибровку весов.
При нестабильных показаниях проверьте уровень установки весов и состояние опор.

Рекомендации по установке

Монтаж тензодатчика следует выполнять при отключенном питании весов. При установке важно соблюдать правильное положение узла, не допускать перекоса платформы и затягивать крепеж без чрезмерного усилия. После установки необходимо проверить свободный ход платформы, подключение разъема и выполнить калибровку весов.

Для корректной работы весов после замены тензодатчика рекомендуется использовать исправные калибровочные гири и выполнять настройку в соответствии с сервисной процедурой для Mettler Toledo Tiger 8442.

Характеристики

Запчасть предназначена для	весов
Совместимые каталожные номера	00123141
Тип тензодатчика	Балочный одноточечный
Нагрузка (НПВ)	30 кг
Производитель	Mettler Toledo
Класс точности	C3
Взрывозащита	Нет
Тип запчасти	Датчик весовой (тензодатчик, тензометрический)
