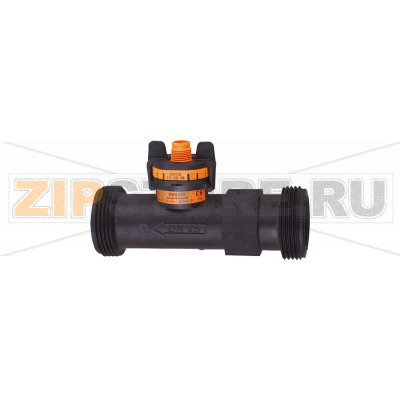

Датчик расхода вихревой IFM SV8150

Описание товара

• Вихревой датчик расхода
• аналоговый сигнал
• Диапазон измерения 9...150 l/min
• Температура измеряемой среды -40...100 °C
• Предел прочности по давлению 12 bar
• G 1 1/4 DN25
• Разъем

Датчик расхода вихревой IFM SV8150 (каталожный номер SVM54XXXD0KG/US-100) предназначен для непрерывного контроля потока жидкостей в промышленных установках. Устройство формирует аналоговый сигнал, удобный для передачи в ПЛК и системы мониторинга. Применяется в линиях охлаждения, в системах циркуляции технологических жидкостей, в обслуживании гидравлических и смазочных контуров, а также при контроле подачи моющих и теплоносителей.

Принцип работы

Измерение основано на эффекте образования вихрей за обтекателем в потоке. Частота срыва вихрей пропорциональна скорости, что позволяет рассчитывать расход. Такой подход обеспечивает стабильность показаний при правильно подобранных прямых участках и отсутствии пузырьков газа и крупных твердых включений в среде.

Эксплуатационные особенности

IFM SV8150 корректно работает при стабильных условиях давления и температуры, в средах, не вызывающих интенсивной коррозии и эрозии проточной части. Для точного измерения важно обеспечить достаточную длину прямых участков до и после места установки, избегать вибраций трубопровода, кавитации и ударных нагрузок. Монтаж производится по направлению стрелки на корпусе.

Причины поломок

• Механические воздействия: гидроудар, кавитация, вибрации, перекручивание корпуса при монтаже, ударные нагрузки.
• Засорение и отложения: загрязнения, накипь или продукты коррозии на чувствительном элементе и в зоне обтекателя.
• Нарушение условий среды: присутствие газа в потоке, несоответствие химической совместимости, попадание абразивных частиц.
• Электрические причины: переполюсовка, некорректное питание, плохой контакт в разъеме, наводки из-за отсутствия экранирования и заземления.
• Термические перегрузки и резкие перепады температуры, длительная работа на предельных значениях.
• Износ уплотнений и механическое повреждение резьбовых соединений.

Как понять, что запчасть вышла из строя

• Сигнал «завис» на минимуме или максимуме при очевидном наличии/отсутствии потока.
• Сильная нестабильность показаний при неизменных условиях, самопроизвольные скачки.
• Отличие показаний от эталона или соседнего прибора на значительную величину при проверке.
• Отсутствие реакции на изменение расхода (индикация и выход не меняются).
• Появление протечек в зоне подключения, следы коррозии, посторонние шумы в корпусе.
• Аварийная индикация на корпусе (если предусмотрена) и невозможность сброса к нормальному режиму.

Диагностика

• Проверить питание и полярность, состояние кабеля и качество контакта разъема.
• Убедиться в отсутствии воздуха в контуре и достаточном заполнении трубопровода.
• Сравнить показания IFM SV8150 с контрольным расходомером при стабильных условиях.
• Отключить источник вибраций, проверить крепления и опоры трубопровода.
• Провести визуальный осмотр на предмет загрязнений и отложений; при необходимости выполнить промывку.

Рекомендации по уходу

• Периодически проверять чистоту среды, использовать фильтры/сетки перед датчиком.
• Планово промывать и очищать проточную часть от накипи и отложений щадящими методами, совместимыми с материалами установки.
• Контролировать состояние уплотнений и резьбовых соединений; затягивать только по посадочным граням.
• Избегать работы при завоздушивании контура; перед пуском удалять газовые пробки.
• Следить за качеством электропитания, экранировать сигнальные линии, выполнять корректное заземление.
• Периодически верифицировать показания по эталону; при выявлении сдвига — проводить корректировку настройки системы.
• При демонтаже сбрасывать давление и температуру, заглушать отверстие защитной пробкой и хранить в сухом месте.

Соблюдение указанных рекомендаций по монтажу, эксплуатации и обслуживанию позволит датчику расхода вихревому IFM SV8150 (SVM54XXXD0KG/US-100) работать стабильно и продлить ресурс, минимизируя внеплановые простои.
