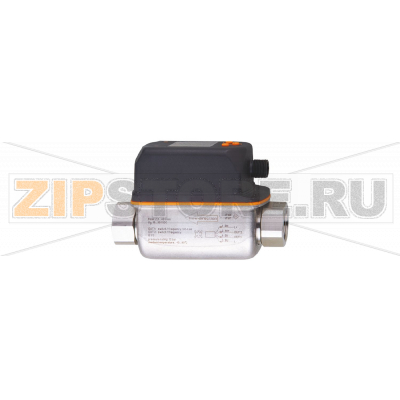

Датчик потока вихревой с дисплеем IFM SV5204

Описание товара

Датчик потока вихревой с дисплеем IFM SV5204 (каталожный номер SVR12XXX50KG/US-100) предназначен для контроля и мониторинга расхода жидкостей в промышленных системах. Устройство реализует вихревой принцип измерения, устойчиво работает на водных и водно-гликолевых средах и предоставляет наглядную индикацию на встроенном дисплее с передачей значения по аналоговому выходу. Такой формат удобен для локальной настройки и подключения к стандартным контроллерам.

Назначение и принцип работы

В основании конструкции расположен обтекатель (тело обтекания), за которым формируются вихри. Частота их возникновения пропорциональна скорости потока. Датчик регистрирует эти колебания и пересчитывает их в расход. Встроенный дисплей IFM SV5204 облегчает контроль параметра на месте установки, а аналоговый сигнал помогает оперативно интегрировать прибор в систему управления.

Область применения

IFM SV5204 подходит для линий охлаждения и смазки, контуров терморегуляции, циркуляционных систем технологической воды, контроля расхода в машинах и установках, где необходимо стабильное измерение без подвижных механических частей. Конструкция рассчитана на эксплуатацию в производственных условиях при корректно подобранной среде и корректной гидравлике монтажа.

Как понять, что запчасть вышла из строя

• Постоянный ноль или максимальное значение на дисплее и/или по аналоговому выходу при очевидном наличии потока.
• Скачки показаний без изменения реального расхода, шумной линии или вибраций.
• Отсутствие индикации на дисплее при поданном питании, мигание или артефакты изображения.
• Несоответствие показаний контрольному расходомеру после корректной настройки масштаба сигнала.
• Следы влаги в области разъема, коррозия контактов, утечки по корпусным уплотнениям.

Типичные причины поломок

• Гидравлические факторы: кавитация, ударные перегрузки давлением, неверная обвязка без прямых участков, завоздушивание контура.
• Загрязнение: отложения на обтекателе, твердые частицы, продукты коррозии, биопленки — приводят к искажению вихрей и потере точности.
• Температурные и химические воздействия: выход за допустимые условия среды, несоответствие материалов рабочей жидкости, термоудары.
• Электрические причины: переполюсовка, перенапряжения, плохое заземление, попадание влаги в разъем, нарушенная изоляция кабеля.
• Механические повреждения: удары при монтаже, превышение момента затяжки на резьбе, вибрации без должной фиксации.

Рекомендации по уходу и эксплуатации

• Обеспечьте чистоту среды: установите фильтрацию/грязевики до датчика, периодически промывайте контур.
• Соблюдайте требования к монтажу: прямолинейные участки до и после датчика, корректная ориентация и полное заполнение трубопровода жидкостью.
• Следите за герметичностью: осматривайте уплотнения, резьбовые соединения и область разъема, предотвращайте попадание влаги внутрь.
• Проверяйте электропитание и заземление, используйте экранированные кабели согласно рекомендациям производителя.
• Периодически сравнивайте показания IFM SV5204 с эталонным расходомером или контрольной методикой и при необходимости выполняйте перенастройку масштаба.
• Не допускайте работы за пределами допустимых температур и давлений; избегайте термоударов при запуске/останова системы.

Диагностика перед заменой

• Проверьте питание и распиновку разъема, целостность кабеля и отсутствие коррозии контактов.
• Убедитесь в отсутствии воздуха в линии и наличии стабильного давления/расхода.
• Очистите внутренний тракт от возможных отложений и проверьте фильтры.
• Сравните аналоговый сигнал с расчетным для текущего диапазона, исключите ошибку масштабирования в контроллере.

При корректной установке и регулярном обслуживании датчик потока вихревой с дисплеем IFM SV5204 (SVR12XXX50KG/US-100) обеспечивает стабильный контроль процесса и предсказуемый ресурс. Соблюдение рекомендаций по эксплуатации напрямую снижает риск сбоев и продлевает срок службы оборудования.
