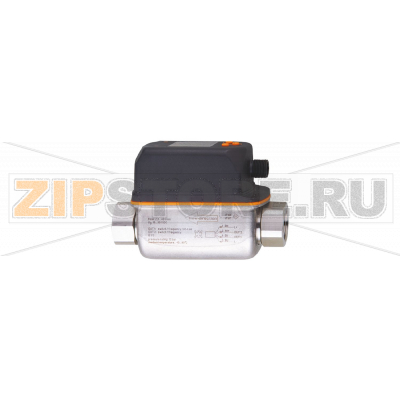

Датчик потока вихревой с дисплеем IFM SV5500

Описание товара

• Вихревой датчик расхода
• PNP/NPN
• коммутационный сигнал
• частотный сигнал
• IO-Link
• (конфигурируемый)
• Диапазон измерения 0,12...2,4 m³/h
• Диапазон измерения 2...40 l/min
• Температура измеряемой среды -10...90 °C
• Предел прочности по давлению 12 bar
• Rc 1/2 внутренняя резьба DN10
• Разъем

Датчик потока вихревой с дисплеем IFM SV5500 (каталожный номер SVK12XXXIRKG/US-100) предназначен для контроля расхода жидкостей в технологических линиях, системах охлаждения, смазки и циркуляции. Вихревой принцип измерения обеспечивает устойчивость к изменениям вязкости в допустимых пределах и стабильную индикацию на встроенном дисплее. Наличие переключаемых выходов PNP/NPN, частотного сигнала и интерфейса IO-Link позволяет интегрировать устройство в широкий спектр систем автоматизации, включая локальную сигнализацию порогов и удаленную параметризацию.

Назначение и применение

IFM SV5500 подходит для контроля потока воды и водных растворов, в том числе в системах термостатирования, чиллеров, станков и технологических установок. Дисплей упрощает локальную проверку показаний и состояния выходов, а IO-Link предоставляет доступ к диагностике и быстрому изменению настроек порогов, фильтрации и режимов выхода без вмешательства в проводку.

Рекомендации по монтажу

• Устанавливайте датчик на прямых участках трубопровода до и после точки измерения для стабилизации потока.
• Избегайте кавитации, воздушных включений и вибраций; при необходимости применяйте демпферы и воздухоотводчики.
• Соблюдайте направление потока, указание на корпусе и корректную ориентацию при монтаже.
• Используйте фильтрацию/сетчатые фильтры перед датчиком для защиты от загрязнений и механических частиц.
• Герметизируйте резьбовое соединение с учетом требований производителя, не перекручивайте корпус при затяжке.

Как понять, что датчик вышел из строя

• Отсутствие переключения выходов при очевидном наличии потока или постоянное срабатывание без потока.
• Нестабильные, скачущие показания на дисплее при стабильном режиме системы.
• Отсутствие частотного/коммутационного сигнала на контроллере, ошибки связи по IO-Link или невозможность параметризации.
• Показание “0” при гарантированном расходе либо постоянный максимум.
• Сообщения об ошибках/кодах неисправности на дисплее, мигание индикаторов состояния.
• Протечки в зоне процессного соединения, следы коррозии, конденсата или попадания влаги в разъём.

Типичные причины поломок

• Засорение проточной части отложениями и частицами, обрастание чувствительного элемента.
• Кавитация, гидроудары, превышение допустимого давления или температуры среды.
• Нарушение герметичности из‑за неверной сборки, износа уплотнений или агрессивной химии.
• Неправильное электроподключение, переполюсовка, наводки и перенапряжения в цепях питания/выходов.
• Сильные вибрации, ударные нагрузки, механические повреждения корпуса и дисплея.
• Несоблюдение требований к среде (несовместимость материалов, сильная загрязнённость, пузырьки воздуха).

Диагностика перед заменой

• Проверьте питание и распиновку разъёма, целостность кабеля и экранирование.
• Сравните показания датчика с эталонным расходомером или контрольным измерением.
• Через IO-Link считайте параметры и события, восстановите заводские настройки при необходимости.
• Осмотрите и очистите проточную часть, исключите наличие воздушных пробок.
• Убедитесь, что режимы выходов (PNP/NPN, частотный, пороговый) настроены корректно для вашего ПЛК.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте внутренний канал от накипи и отложений мягкими средствами, совместимыми с материалами датчика.
• Применяйте фильтры/сетки на подаче для снижения абразивного износа и засорения.
• Избегайте резких закрытий клапанов, настройте плавность пусков насосов для предотвращения гидроударов.
• Периодически проверяйте герметичность резьбового соединения и состояние уплотнений.
• Проводите верификацию показаний по графику; при наличии — обновляйте параметры через IO-Link и ведите журнал событий.
• Защищайте разъём от влаги и конденсата, используйте соответствующие по степени защиты кабели и ответные части.

При замене убедитесь, что IFM SV5500 (SVK12XXXIRKG/US-100) соответствует требуемому типу сигнала, диапазону, типу резьбы и условиям среды. Перенесите настройки через IO-Link для минимизации времени ввода в эксплуатацию.
