Электрические данные
Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 160 V |
| Номинальное импульсное напряжение (III / 3) | 2,5 kV |
| Номинальное напряжение (III / 2) | 160 V |
| Номинальное импульсное напряжение (III / 2) | 2,5 kV |
| Номинальное напряжение (II / 2) | 320 V |
| Номинальное импульсное напряжение (II / 2) | 2,5 kV |
| Номинальный ток | 10 A |
| Пояснение (номиналы) | Категория перенапряжения III / Степень загрязнения 2 |
Одобрения по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (группа применения B) | 300 V |
| Номинальный ток UL (группа применения B) | 10 A |
| Номинальное напряжение UL (группа применения D) | 300 V |
| Номинальный ток UL (группа применения D) | 10 A |
Одобрения по CSA
| Стандарт | CSA |
Данные соединения
| Число полюсов | 8 |
| Общее число потенциалов | 8 |
| Количество отдельных объектов присоединения на продукт | 1 |
| Количество уровней | 1 |

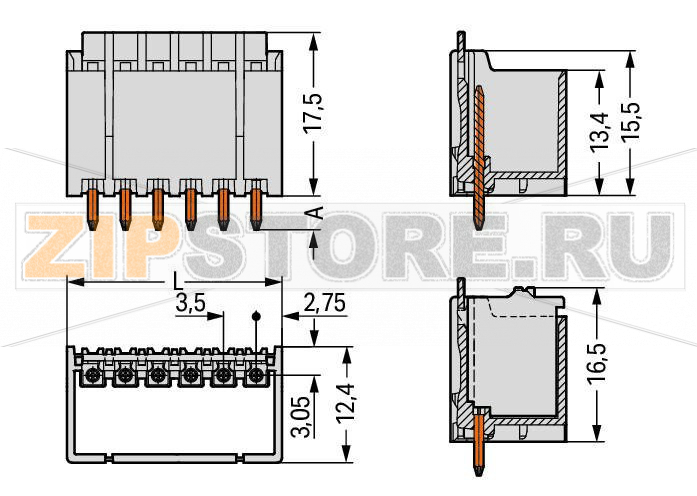

Геометрические данные
| Шаг контактов | 3,5 mm / 0.138 inch |
| Ширина | 30 mm / 1.181 inch |
| Высота | 19,9 mm / 0.783 inch |
| Высота от поверхности | 17,5 mm / 0.689 inch |
| Длина | 12,4 mm / 0.488 inch |
| Длина вывода под пайку | 2,4 mm |
| Ширина (диаметр) вывода под пайку | 1 mm |
| Диаметр металлизированного отверстия (THR) | 1,2 (+0,1) mm |
Разъёмное соединение
| Тип контакта (разъём) | Вилка (male connector/plug) |
| Тип присоединения разъёма | для печатных плат |
| Защита от неправильного сочленения | Нет |
| Направление сочленения к плате | 90 ° |
| Фиксация | Защёлка на вилке (Male locking latch) |
Контакт с платой
| Тип контакта с платой | THR |
Материалы
| Цвет | светло-серый |
| Группа изолирующих материалов | I |
| Изоляционный материал | Полифталамид (PPA GF) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал контактов | Электролитическая медь (EСu) |
| Покрытие контактов | лужёное |
| Пожарная нагрузка | 0,056 MJ |
| Вес | 2,6 g |
Требования к окружающей среде
| Температурный диапазон | -60 … +100 °C |
Коммерческие данные
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4050821396147 |
| Код ТН ВЭД | 85366990990 |

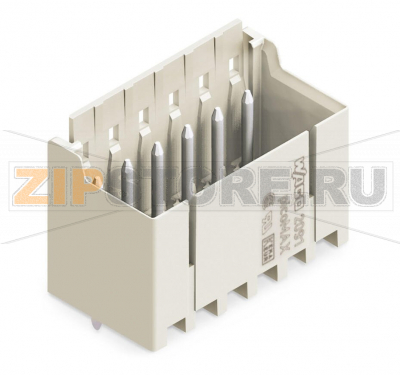

WAGO 2091-1408/200-000 — вилка под пайку THR для печатных плат из семейства picoMAX 3,5. Компактная конструкция, надёжная защёлка на вилке и возможность установки кодировочных штифтов делают решение удобным для модульных устройств, где требуется быстрый сервис и исключение ошибок при подключении. Корпус вилки полностью закрывает ответную розетку, повышая механическую стойкость узла, в том числе при вибрациях до 20 g.
Компонент рассчитан на потоковую пайку оплавлением в металлизированные отверстия (THR). Армированный стекловолокном полифталамид выдерживает термонагруженные циклы монтажа, а лужёные контактные штыри обеспечивают стабильный переходный контакт при правильной подготовке площадок. Применение вилки WAGO 2091-1408/200-000 оправдано в промышленной автоматике, приборостроении и машиностроении, где важны плотность монтажа, сервисопригодность и воспроизводимость сборки.
Корректный монтаж и регулярная профилактика обеспечат стабильную работу вилки WAGO 2091-1408/200-000 на протяжении всего срока службы устройства, а применение кодирования и правильной фиксации сведёт к минимуму риски человеческого фактора при обслуживании.
| Производитель | Wago |
| Заказ кратно | 100 |
| Минимальный заказ | 100 |
| Вес | 0 кг |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Вилка под пайку THR; Вывод под пайку 1 мм O; прямые; Шаг контактов 3,5 мм; 8-пол.; светло-серые Wago 2091-1408/200-000.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена Вилка под пайку THR; Вывод под пайку 1 мм O; прямые; Шаг контактов 3,5 мм; 8-пол.; светло-серые Wago 2091-1408/200-000 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
