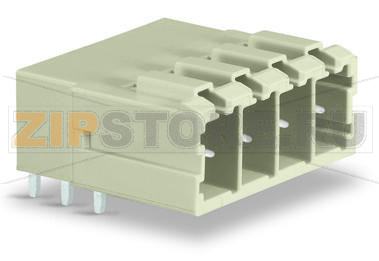

Вилка THT; 1.0 x 1.2 mm solder pin; угловые; 100% защита от неправильного подсоединения; Шаг контактов 7,62 мм; 4-пол.; светло-серые Wago 831-3624

Каталожный номер 831-3624
Розничная цена
6 $ с НДС ≈ 563 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Три вывода под пайку для каждого полюса обеспечивают высокий уровень электрической и механической стабильности
  • 100% защита от неправильного подсоединения
  • Возможны варианты кодировки

Информация по безопасности 1:
The MCS – MULTI CONNECTION SYSTEM includes connectors without breaking capacity in accordance with DIN EN 61984. When used as intended, these connectors must not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1 IEC/EN 60664-1
Номинальное напряжение (III / 3) 500

V

Номинальное импульсное напряжение (III / 3) 6

kV

Номинальное напряжение (III / 2) 630

V

Номинальное импульсное напряжение (III / 2) 6

kV

Номинальное напряжение (II / 2) 1000

V

Номинальное импульсное напряжение (II / 2) 6

kV

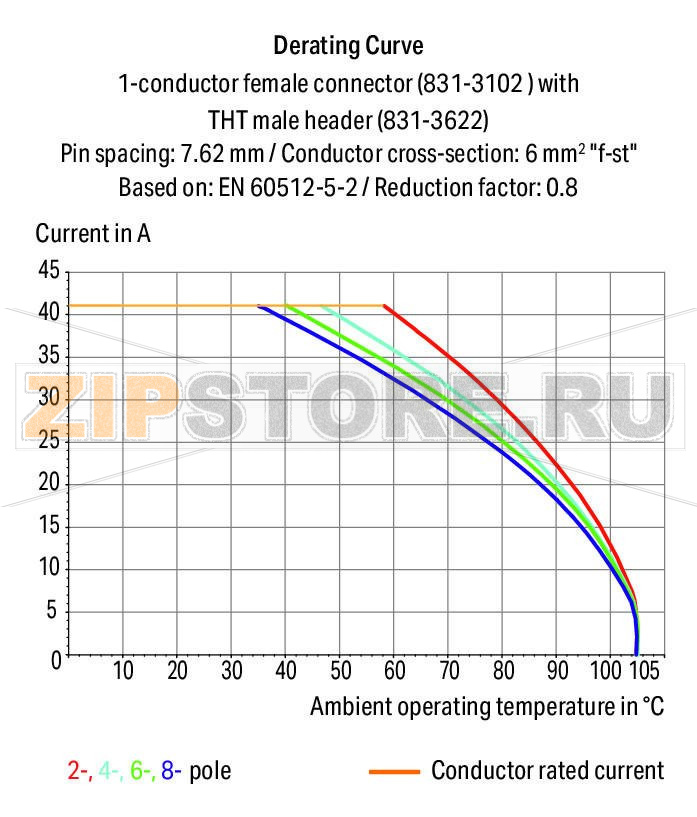

Номинальный ток 41

A

Legend (ratings) (III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per UL 1059
Rated voltage UL (Use Group C) 300

V

Rated current UL (Use Group C) 42

A

Rated voltage UL (Use Group D) 600

V

Rated current UL (Use Group D) 5

A

Approvals per CSA

Approvals per CSA
Rated voltage CSA (Use Group C) 300

V

Rated current CSA (Use Group C) 41

A

Rated voltage CSA (Use Group D) 600

V

Rated current CSA (Use Group D) 5

A

Данные соединения

Число полюсов 4
Общее число потенциалов 4
Количество отдельных объектов присоединения на продукт 1
Количество уровней 1

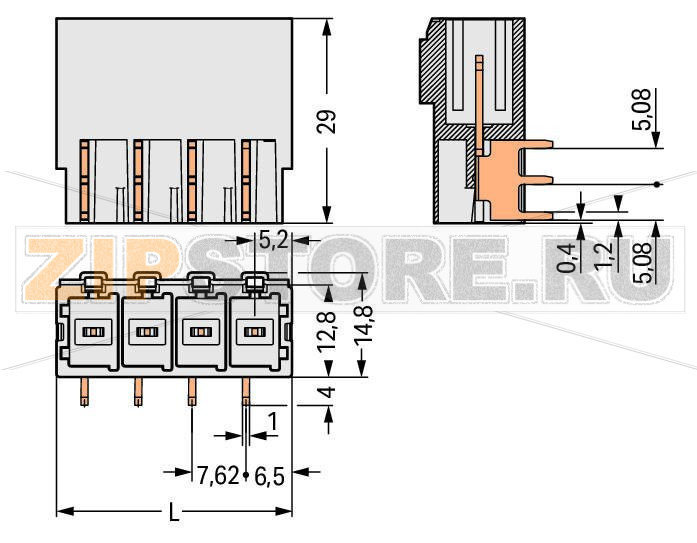

Geometrical Data

Шаг контактов 7,62 mm / 0.3 inch
Ширина 33,36 mm / 1.313 inch
Высота 18,8 mm / 0.74 inch
Высота от поверхности 14,8 mm / 0.583 inch
Длина 29 mm / 1.142 inch
Длина вывода под пайку 4

mm

Размеры вывода под пайку 1 x 1,2 mm
Допуск диаметра отверстия 1,7 (+0,1) mm

Plug connection

Contact type (pluggable connector) Male connector/plug
Connector connection type for PCBs
Mismating protection Yes
Mating direction to the PCB 0

°

PCB contact

PCB contact THT
Solder pin arrangement over the entire male connector, in line
Number of solder pins per potential 3

Material Data

Цвет светло-серые
группа изолирующих материалов I
Изоляционный материал Полиамид (PA66)
Класс воспламеняемости по UL 94 V0
Материал контактов Электролитическая медь (EСu)
Покрытие контактов луженые
Пожарная нагрузка 0,183

MJ

Вес 10,6

g

Environmental Requirements

Граница температурного диапазона -60 … +105 °C

Коммерческие данные

Product Group 3 (Multi Conn. System)
Тип упаковки BOX
Country of origin PL
GTIN 4045454002190
Customs tariff number 85366990990

Характеристики

Производитель Wago
Тип запчасти Вилка
Заказ кратно 24
Минимальный заказ 24
Вес 0 кг
