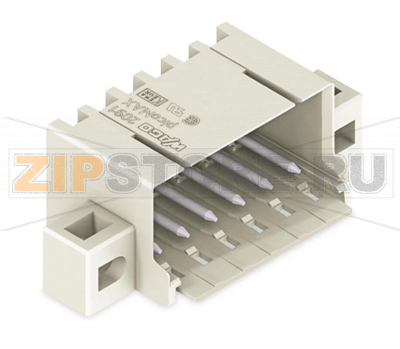

Вилка THT; Вывод под пайку 1 мм O; угловые; зажимное кольцо; Шаг контактов 3,5 мм; 4-пол.; светло-серые Wago 2091-1424/005-000

Name: Вилка THT; Вывод под пайку 1 мм O; угловые; зажимное кольцо; Шаг контактов 3,5 мм; 4-пол.; светло-серые Wago 2091-1424/005-000
Brand: Wago
SKU: 2091-1424/005-000

Каталожный номер 2091-1424/005-000

Вилка THT; Вывод под пайку 1 мм O; угловые; зажимное кольцо; Шаг контактов 3,5 мм; 4-пол.; светло-серые Wago 2091-1424/005-000 Сборка розеток без потери полюсов позволяет разделение различных функций в одной вилкеКодировочные штифты, установленные в вилку, предотвращают неправильную стыковку, что позволяет последующее кодирование в сквозных соединенияхКорпус вилки полностью закрывает розетку, что обеспечивает виброустойчивость до 20 g...

Вилка THT; Вывод под пайку 1 мм O; угловые; зажимное кольцо; Шаг контактов 3,5 мм; 4-пол.; светло-серые Wago 2091-1424/005-000 - Вилка THT; Вывод под пайку 1 мм O; угловые; зажимное кольцо; Шаг контактов 3,5 мм; 4-пол.; светло-серые Wago 2091-1424/005-000

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "160446" ["product_id"]=> string(6) "223125" ["id_1c"]=> NULL ["sku"]=> string(17) "2091-1424/005-000" ["sort"]=> string(1) "1" ["name"]=> string(17) "2091-1424/005-000" ["image_id"]=> NULL ["price"]=> float(112) ["primary_price"]=> string(8) "1.178912" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(112) ["unconverted_price"]=> float(1.17) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(112) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "200" ["min_zakaz"]=> string(3) "200" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 112 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Сборка розеток без потери полюсов позволяет разделение различных функций в одной вилке
Кодировочные штифты, установленные в вилку, предотвращают неправильную стыковку, что позволяет последующее кодирование в сквозных соединениях
Корпус вилки полностью закрывает розетку, что обеспечивает виброустойчивость до 20 g

Информация по безопасности

picoMAX® Pluggable Connection System включает разъёмы без коммутационной способности в соответствии с DIN EN 61984. При правильной эксплуатации такие разъёмы нельзя соединять/разъединять под напряжением или под нагрузкой. Конструкцией электрической схемы следует обеспечить, чтобы доступные для прикосновения штырьки ответной части не находились под напряжением при разомкнутом соединении.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	10 A
Обозначение (номиналы)	III / 2: Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	10 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Число полюсов	4
Общее число потенциалов	4
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

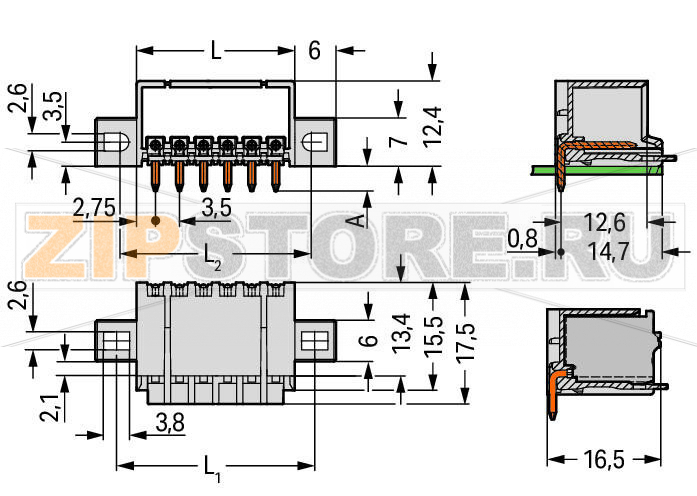

Геометрические данные

Шаг контактов	3,5 mm / 0.138 inch
Ширина	28 mm / 1.102 inch
Высота	16 mm / 0.63 inch
Высота от поверхности	12,4 mm / 0.488 inch
Длина	17,5 mm / 0.689 inch
Длина вывода под пайку	3,6 mm
Диаметр вывода под пайку	1 mm
Допуск диаметра отверстия	1,2 (+0,1) mm

Механические данные

Тип монтажа	Монтажный фланец
Тип монтажа	Сквозной монтаж Панельный монтаж

Подключаемая часть

Тип контакта (встраиваемый разъём)	Вилка (male)
Тип подключения разъёма	для печатных плат
Защита от ошибочного сочленения	Нет
Направление сочленения к ПП	0 °
Защёлка	Мужская защёлка фиксатора

Контакт с платой

Тип вывода

THT

Материалы

Цвет	светло-серые
Группа изолирующих материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс воспламеняемости по UL 94	V0
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,049 MJ
Вес	2,1 g

Экологические требования

Диапазон рабочих температур

-60 … +100 °C

Коммерческие данные

Группа продукта	26 (picoMAX)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4050821161530
Код ТН ВЭД	85366990990

Разъём Wago 2091-1424/005-000 относится к системе picoMAX и предназначен для печатного монтажа THT с угловым исполнением. Конструктив с полностью закрывающим корпусом и фиксирующей защёлкой обеспечивает стабильное сочленение с ответной частью и повышенную устойчивость к вибрациям до 20 g. Наличие кодировочных штифтов минимизирует риск ошибочного подключения при повторяемых сборках и обслуживании, что важно для промышленной автоматики, электропитания и приборостроения.

За счёт жёсткой опоры выводов под пайку и оптимизированной геометрии контактной группы разъём устойчив к механическим воздействиям при эксплуатации и транспортировке. Вилка рассчитана на применение в условиях перепадов температур и длительной эксплуатации. При этом производителем прямо оговорено, что разъём не имеет коммутационной способности: соединение и разъединение допускаются только при снятом напряжении и отсутствии нагрузки.

Типичные причины отказов

Механические перегрузки: боковая раскачка кабеля/жгута или рычаговые усилия на вилку, приводящие к трещинам в корпусе, ослаблению защёлки или деформации штырей.
Нарушения пайки: непропай, холодная пайка, перегрев выводов при волновой/контактной пайке, несовпадение диаметра отверстий на плате с допуском, усталостные трещины в швах от термоциклирования.
Вибрации сверх допустимых или резонансные нагрузки, вызывающие микроперемещения и фреттинг-коррозию контактных поверхностей.
Коррозия и загрязнение: попадание влаги, флюсовых остатков, пыли и агрессивных сред, рост контактного сопротивления.
Тепловые и электрические перегрузки: превышение тока/напряжения, нагрев, потемнение или оплавление пластика, деградация изоляции.
Неправильное сочленение с ответной частью без кодировки или при повреждённой защёлке.

Как понять, что деталь вышла из строя

Нестабильный контакт: прерывания сигнала/питания при лёгком касании, вибрации или сотрясении.
Повышенный нагрев в зоне соединения, потемнение, запах перегрева, следы оплавления.
Увеличенное контактное сопротивление и падение напряжения под нагрузкой; заметное снижение тока.
Люфт или неполное защёлкивание, нарушение фиксации, самопроизвольное расстыковывание.
Видимые дефекты: трещины корпуса, сколы, погнутые/окисленные штыри, следы коррозии или загрязнений.
Повреждения пайки: «кольца» трещин вокруг выводов, матовые или пористые швы.

Рекомендации по эксплуатации и уходу

Всегда производить сочленение/расстыковку без напряжения и нагрузки; использовать кодировочные штифты для исключения перепутывания.
Соблюдать технологию пайки THT и температурный профиль; контролировать чистоту от флюсовых остатков, применять спиртовую очистку без абразивов.
Исключать боковые нагрузки и натяг жгута; предусматривать разгрузку натяжения и фиксацию в корпусе изделия.
Периодически проверять целостность защёлки и отсутствие люфта; при износе или деформации заменять комплект сочленяемых частей.
Защищать от влаги и пыли при хранении и обслуживании; при длительном разъединении использовать защитные колпачки/крышки.
Контролировать рабочие токи и температурный режим изделия; при заметном нагреве проверять контактное сопротивление и качество пайки.
Избегать агрессивных растворителей, способных повредить PPA; соблюдать допустимый температурный диапазон.

Wago 2091-1424/005-000 — практичное решение для систем, где важны компактность, воспроизводимость сборки и надёжность при вибрациях. Регулярный визуальный осмотр, корректная пайка и соблюдение условий эксплуатации существенно продлевают срок службы разъёма и всей системы.
