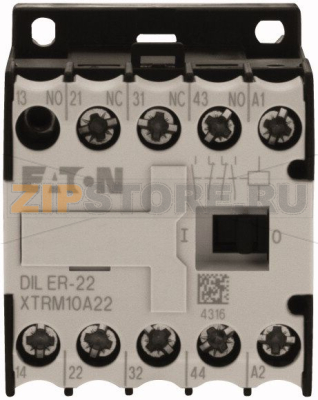

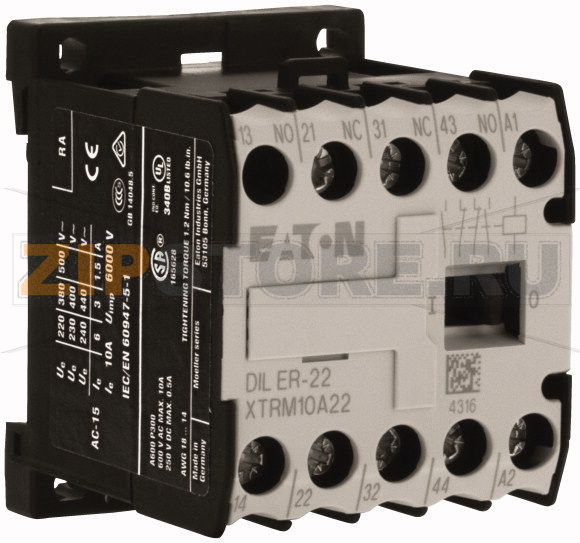

Реле вспомогательное 3 А, 110 В, контакты 2НО+2НЗ, AC-15 Eaton DILER-22(110V50/60HZ)

Описание товара

Реле вспомогательное Eaton DILER-22(110V50/60HZ) применяется в цепях управления и сигнализации как промежуточный исполнительный элемент. Конфигурация контактов 2НО+2НЗ позволяет организовывать логические цепочки, взаимные блокировки, дублирование сигналов и гальваническую развязку между управляющими и силовыми частями установки. Устройство удобно для шкафов автоматизации, линий производства, машин и механизмов, где требуется надежное коммутационное реле в категории применения AC-15.

Область применения

• Автоматизация технологических процессов: пуск и остановка механизмов, межблокировки, сигнализация состояний.
• Системы вентиляции, насосные станции, компрессорные установки – управление и логическая развязка цепей.
• Щитовое оборудование и распределительные пункты: тиражирование контактов, согласование уровней управления.
• Совместная работа с ПЛК и контроллерами: согласование интерфейсов, разгрузка дискретных выходов.
• Осветительные и инженерные системы зданий: дистанционное управление и сценарное включение.

Эксплуатационные особенности

Реле вспомогательное 3 А, 110 В с контактами 2НО+2НЗ обеспечивает четкое срабатывание при корректно выбранном питании и правильном подключении. Конструкция рассчитана на частые коммутации в цепях управления, компактный формат облегчает интеграцию в существующие панели. В линейке Eaton DILER предусмотрена совместимость с типовыми решениями для промышленной автоматизации, что упрощает расширение и обслуживание щитов.

Причины поломок

• Пере-/недонапряжение на катушке, длительная работа вне допустимых пределов сети.
• Частые коммутации сверх расчетной нагрузки и категории применения, отсутствие защиты от перенапряжений.
• Коммутация индуктивных нагрузок без RC-цепей, варисторов или диодных цепочек – ускоренный износ и подгорание контактов.
• Перегрев из-за слабой вентиляции, неправильного размещения, повышенной температуры окружающей среды.
• Провисание или ослабление соединений на клеммах, локальный нагрев и обугливание изоляции.
• Запыление, конденсат, агрессивные пары – коррозия и ухудшение изоляции.
• Механические воздействия, вибрации, удары – нарушение подвижных частей и заедание механизма.
• Несоответствие применению (неверно выбранная категория, попытка разрыва силовых токов).

Как понять, что запчасть вышла из строя

• Реле не втягивается при подаче номинального напряжения на катушку или срабатывает нестабильно (дребезг, задержки).
• Сильный гул, нехарактерный нагрев корпуса, запах перегоревшей изоляции.
• Контакты не замыкаются/не размыкаются, либо наблюдается «прилипание» и сваривание.
• Повышенное переходное сопротивление на контактных группах, падение напряжения и ложные срабатывания в цепях управления.
• Визуальные дефекты: потемнение корпуса, следы подгорания, трещины, следы влаги.
• Измерение мультиметром: обрыв или ненормально низкое сопротивление катушки; отсутствие ожидаемой проводимости на соответствующих парах контактов.

Рекомендации по уходу и эксплуатации

• Подавайте на катушку только указанное в наименовании питание Eaton DILER-22(110V50/60HZ), соблюдайте полярность и тип напряжения.
• Применяйте защиту от перенапряжений на индуктивных нагрузках (RC-снабберы, варисторы, диодные цепи) для продления ресурса контактов.
• Регулярно проверяйте и подтягивайте клеммные соединения с соблюдением рекомендуемого момента.
• Поддерживайте чистоту в шкафу: удаляйте пыль, избегайте конденсата, обеспечьте нормальный теплоотвод и циркуляцию воздуха.
• Не превышайте допустимую частоту срабатываний для цепей управления и не используйте реле как силовой аппарат.
• Плановая диагностика: контроль нагрева, осмотр контактных групп, измерение сопротивления катушки и контактной цепи.
• Размещайте устройство вдали от источников вибрации, агрессивных сред и нагревательных элементов.

Применение в проекте

При модернизации щита реле вспомогательное Eaton DILER-22(110V50/60HZ) удобно использовать для расширения количества рабочих контактов без изменения основной схемы управления. Оно помогает разгрузить выходы контроллера, реализовать безопасные межблокировки и обеспечить устойчивую работу цепей сигнализации и управления.

Синонимы

• Промежуточное реле
• Мини-контактор
• Контактор вспомогательный
• Реле управления
• Реле логики
• Релейный модуль
• Interposing relay
• Auxiliary relay
• Control relay
• Реле 2НО+2НЗ на 110 В переменного тока
• Реле AC-15 Eaton DILER-22

Корректный выбор и грамотная эксплуатация реле вспомогательного 3 А, 110 В с контактами 2НО+2НЗ обеспечат надежность схем управления и долговечность оборудования. Соблюдение условий окружающей среды и регулярное техническое обслуживание минимизируют риск отказов и простоев.
