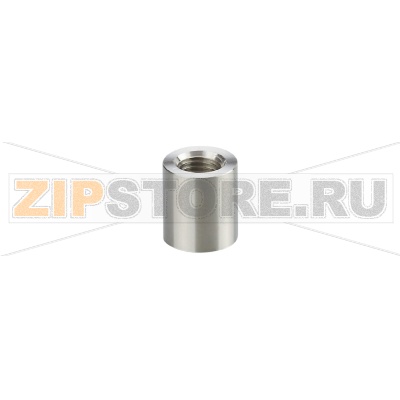

Адаптер вварной для датчиков физических величин IFM E30151

Описание товара

Вварной адаптер для датчиков физических величин

• Материал: нержавеющая сталь 1.4404 / 316L
• Предел прочности по давлению: до 50 bar
• Диаметр вварного адаптера: Ø 19 mm
• Разрешение/соответствие: EC1935/2004, FDA

Описание и назначение

Вварной адаптер ADAPT M12-WELDING ACCESSORY предназначен для стационарной установки датчиков физических величин, включая решения IFM (например, IFM E30151), в технологические трубопроводы и аппараты. Конструкция из нержавеющей стали 1.4404/316L обеспечивает коррозионную стойкость, гигиеничность и надежность при эксплуатации в пищевой, фармацевтической, косметической и химической промышленности. Соответствие EC 1935/2004 и требованиям FDA позволяет применять адаптер в зонах контакта с пищевыми продуктами и средами, предъявляющими высокие требования к безопасности материалов.

Область применения

Адаптер предназначен для монтажа датчиков давления, температуры, уровня, проводимости и иных физических параметров в стенку оборудования методом сварки. Компактный Ø 19 mm упрощает интеграцию в ограниченных монтажных зонах и позволяет располагать чувствительные элементы датчиков вблизи потока среды для стабильных и повторяемых показаний.

Особенности конструкции

• Гигиенический материал 316L с низким содержанием углерода — устойчив к межкристаллитной коррозии и частым циклам мойки.
• Механическая прочность до 50 bar — для типовых напорных контуров и CIP/SIP-процессов при корректном монтаже.
• Свариваемость — пригоден для орбитальной/аргонодуговой сварки с последующей пассивацией зоны шва.

Монтаж и эксплуатация

• Подготовьте отверстие согласно рекомендуемому посадочному размеру и допускам под Ø 19 mm.
• Применяйте TIG/орбитальную сварку с защитой корня шва, минимизируйте тепловложение и деформации.
• После сварки выполните механическую доработку (при необходимости) и химическую пассивацию для восстановления защитной пленки стали.
• Обеспечьте соосность посадочного места и правильную ориентацию датчика для исключения систематической погрешности.

Причины поломок. Как понять, что запчасть вышла из строя?

• Коррозия или питтинг в зоне шва и зеркала прилегания — следствие неправильной пассивации, применения агрессивных моющих средств или хлорсодержащих сред.
• Деформация/овальность посадочного отверстия после перегрева при сварке — датчик устанавливается с усилием, нарушается герметичность, появляются утечки.
• Микротрещины в шве — проявляются запотеванием, капиллярными утечками, падением давления в контуре.
• Повреждение уплотнительной поверхности — следы задиров, риски, что вызывает локальные протечки и нестабильные показания датчика.
• Несоответствие геометрии — датчик в ADAPT M12-WELDING ACCESSORY встает с перекосом, возникают паразитные вибрации и дрейф показаний.

Признаки выхода из строя: следы утечки на шве или вокруг седла, невозможность обеспечить герметичность при штатном моменте затяжки, коррозионные пятна, изменение цвета металла в зоне влияния тепла, а также повторяющиеся ошибки датчика, связанные не с самим прибором, а с посадочным местом.

Рекомендации по уходу

• Используйте моющие средства, совместимые с 316L; избегайте высоких концентраций хлоридов и длительного воздействия гипохлоритов.
• Периодически выполняйте пассивацию (нитратом/лимонной кислотой) после капитальных моек или обслуживания, чтобы восстановить защитный слой.
• Контролируйте поверхность седла: отсутствие рисок и задиров критично для герметичности.
• Проверяйте затяжку датчика согласно указаниям производителя датчика; не превышайте момент, чтобы не повредить посадку.
• Проводите регламентный визуальный осмотр шва и капиллярный контроль при подозрении на микротрещины.

Совместимость и документация

Вварной адаптер совместим с широким спектром датчиков физических величин, включая решения IFM E30151 при соблюдении соответствия посадочных размеров. Документацию по соответствию EC1935/2004 и FDA, а также сведения по материалу 1.4404/316L предоставляют по запросу при поставке партии.
