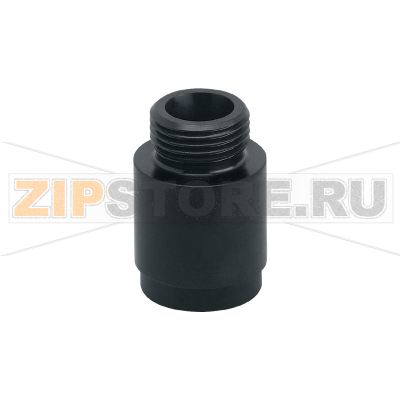

Адаптер вварной для датчиков физических величин IFM E40113

Описание товара

Вварной адаптер для датчиков физических величин; M18 x 1,5 mm; сталь (1.0570 / S355J2) покрытый бронзой; Предел прочности по давлению 300 bar; вварной адаптер Ø 22 mm.

WELDING ADAPTER SI (IFM E40113) предназначен для стационарной установки датчиков давления, температуры и иных физических величин с резьбой M18x1,5 в трубопроводы и корпуса оборудования. Бронзовое покрытие на основе конструкционной стали S355J2 обеспечивает дополнительную коррозионную стойкость и облегчает последующую эксплуатацию резьбы. Компактный диаметр посадки Ø22 мм позволяет монтировать адаптер на ограниченном пространстве, сохраняя достаточную толщину стенки для надежной сварки и герметичности при рабочих нагрузках до 300 бар.

Назначение и применение

Адаптер используется как стационарное седло под датчик и как элемент герметичного ввода в систему. Подходит для жидкостных и газовых сред, для измерений в технологических линиях, гидросистемах, теплообменном оборудовании, резервуарах, а также в узлах автоматики. В типовых задачах WELDING ADAPTER SI – IFM E40113 обеспечивает точное позиционирование чувствительного элемента и стабильный контакт с измеряемой средой без дополнительных переходников.

Конструкция и материал

Корпус изготовлен из стали 1.0570 (S355J2) с наружным бронзовым покрытием. Такое сочетание удобно при вварке в углеродистую сталь трубопроводов и корпусов и снижает риск задиров на резьбе при многократном монтаже/демонтаже датчиков. Геометрия адаптера рассчитана на равномерное распределение напряжений в зоне шва и надежное удержание датчика при вибрациях и перепадах температуры.

Монтаж и сварка

• Подготовьте посадочное место: фаска, удаление окалины и обезжиривание.
• Защитите внутреннюю резьбу M18x1,5 технологической пробкой от брызг.
• Рекомендуемые процессы: TIG/GTAW или MAG с контролем тепловложения для S355J2.
• Обеспечьте соосность оси адаптера с потоком среды и плотную посадку по плоскости.
• После остывания выполните опрессовку и, при необходимости, капиллярный контроль шва.

Совместимость и интеграция

Адаптер рассчитан на датчики с резьбой M18x1,5, в том числе решения IFM. При установке применяйте рекомендованные уплотнительные элементы, момент затяжки и глубину ввода согласно паспорту датчика. Для разнородных материалов трубопровода учитывайте возможные гальванические пары и защиту от коррозии.

Как понять, что адаптер вышел из строя

• Появление утечек под давлением, «потение» или пузырьки при тесте на мыльный раствор.
• Микротрещины, кольцевые трещины или деформация в зоне сварного шва.
• Повреждение или износ резьбы M18x1,5, нестабильная фиксация датчика, невозможность достигнуть требуемого момента.
• Недостоверные показания датчика из-за подсосов, кавитации или вибрационной расшатываемости посадки.
• Следы коррозии под покрытием, расслоение, потемнение и растрескивание защитного слоя.

Причины поломок

• Нарушение технологии сварки: перегрев, недостаточная проварка, пористость металла шва.
• Превышение предельного давления 300 бар, гидроудары, резкие термошоки.
• Несоосность при вварке, перекос, из-за чего возникают дополнительные изгибающие нагрузки.
• Механические повреждения резьбы при установке/снятии датчика, использование неподходящего инструмента.
• Гальваническая коррозия при сочетании с разнородными металлами без изоляции.
• Отсутствие регулярной проверки герметичности и профилактического обслуживания.

Рекомендации по уходу и эксплуатации

• Проводите плановую опрессовку узла после монтажа и по регламенту эксплуатации.
• Используйте защитные колпачки на резьбу при мойке или демонтаже датчика.
• Наносите тонкий слой совместимой смазки/антизадирного состава на резьбу (с учетом среды процесса).
• Соблюдайте момент затяжки, указанный производителем датчика, и контролируйте глубину посадки.
• Изолируйте узел от вибраций и гидроударов, применяйте демпферы при необходимости.
• После сварки очищайте поверхность, при необходимости восстанавливайте защитное покрытие вне зоны уплотнения.
• Следите за чистотой среды; твердые включения ускоряют износ посадочных поверхностей.

WELDING ADAPTER SI – IFM E40113 обеспечивает простую и надежную интеграцию измерительных датчиков в стальные трубопроводы при компактных габаритах и высокой стойкости к давлению. Корректный монтаж, своевременная диагностика и соблюдение регламента обслуживания позволяют поддерживать герметичность и ресурс узла на всем протяжении жизненного цикла оборудования.
