Адаптер вварной для датчиков физических величин IFM E40124

Описание товара

Описание

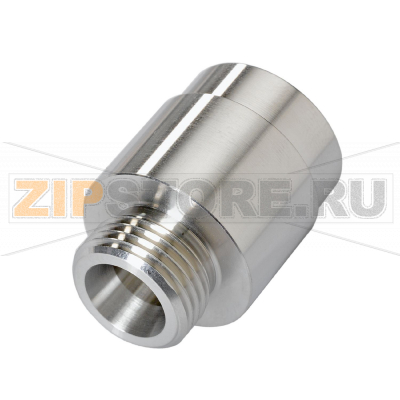

WELDING ADAPTER SID V4A (IFM E40124) — вварной адаптер для монтажа датчиков физических величин в технологическую среду. Исполнение из нержавеющей стали 1.4404 (AISI 316L, V4A) обеспечивает коррозионную стойкость и гигиеничность, а резьба M18 x 1,5 позволяет устанавливать широкий спектр датчиков давления, температуры, уровня и других параметров. Конструкция рассчитана на предел прочности по давлению до 300 bar. Диаметр вварного седла — 24 мм, что упрощает подготовку посадочного места на трубопроводе или стенке аппарата. Адаптер имеет разрешение Reg31.

Область применения

Стационарные трубопроводы и емкости в пищевой, фармацевтической, химической и общей промышленности, где требуется надежная и герметичная интеграция датчиков в процесс. WELDING ADAPTER SID V4A подходит для CIP/SIP-процессов при условии соблюдения требований к материалам и режимам.

Технические особенности

• Резьба для датчика: M18 x 1,5.
• Материал: нержавеющая сталь 1.4404 / 316L (V4A).
• Предел прочности по давлению: до 300 bar.
• Тип подключения к оборудованию: вварной, Ø вварного адаптера 24 мм.
• Разрешение: Reg31.
• Совместимость: датчики физических величин IFM и других производителей с резьбой M18 x 1,5 и соответствующей схемой уплотнения.

Причины поломок

• Нарушение технологии сварки: перегрев, непровар, пористость шва, деформация посадочного места.
• Механические перегрузки и вибрации, приводящие к микротрещинам или разгерметизации.
• Превышение предельного давления свыше 300 bar или гидроудары.
• Коррозия под действием хлоридсодержащих сред, особенно при повышенной температуре (питтинг, коррозионное растрескивание).
• Неправильный выбор уплотнения к датчику (несовместимость материала с рабочей средой, разрушение О‑ринга).
• Повреждение резьбы M18 x 1,5 при монтаже/демонтаже, перетяжка или перекос датчика.
• Гальваническая коррозия при контакте с несоответствующими металлами без изоляции.

Как понять, что запчасть вышла из строя

• Следы подтеков, запотевание или капли среды на резьбовом соединении или по линии сварного шва.
• Видимые трещины, раковины, питтинги, изменение цвета металла в зоне сварки.
• Невозможность надежно затянуть датчик до рекомендованного момента, «гуляющая» посадка.
• Повреждение или износ резьбы, срыв витков, заедание при навинчивании.
• Провал при опрессовке: падение давления/вакуума после монтажа.
• Повторяющиеся отказы уплотнения датчика при корректной замене О‑ринга.

Рекомендации по уходу и эксплуатации

• Сварка: TIG/GTAW с контролем тепловложения, последующая очистка и пассивация зоны шва; при необходимости — электрополировка.
• Подготовка посадочного места: обеспечить соосность и перпендикулярность, исключить мертвые зоны; итоговая шероховатость обычно не хуже Ra ≤ 0,8 мкм для гигиенических процессов.
• Уплотнение: подбирать О‑ринги/прокладки по химической совместимости и температурному режиму; избегать агрессивных хлорсодержащих чистящих средств при высокой температуре.
• Монтаж датчика: использовать рекомендуемый момент затяжки, смазки/антизадиры, совместимые с процессом; не применять ленты/пасты, если уплотнение реализовано фронтальным О‑рингом.
• Контроль: регулярная визуальная инспекция, капиллярный контроль швов при плановом ТО, периодические гидроиспытания.
• Эксплуатация: избегать ударных нагрузок и гидроударов; при работе со средами, склонными к хлоридной коррозии, контролировать концентрации и температуру.

Синонимы

вварной адаптер для датчиков; приварной адаптер; вварной штуцер M18; вварная муфта под датчик; вварная бобышка 24 мм; гильза под датчик M18; процессовый адаптер IFM E40124; WELDING ADAPTER SID V4A; адаптер M18x1,5 из нерж. стали 316L; сварной порт датчика; вварной фитинг под датчик; монтажный адаптер для датчиков физических величин.
