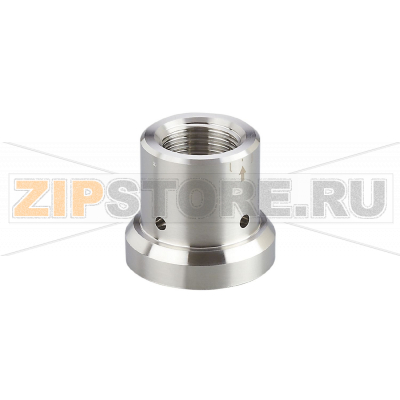

Адаптер вварной для датчиков физических величин IFM E43407

Описание товара

Вварной адаптер для датчиков физических величин; нерж. сталь (1.4435 / 316L); Предел прочности по давлению 50 bar; вварной адаптер Ø 38 mm; Разрешение 3-A,EC1935/2004,FDA,FCM,EHEDG,CRN

Назначение и область применения

ADAPT G1/2-WELD D38 3A (IFM E43407) предназначен для стационарной установки датчиков физических величин в трубопроводы и резервуары. Конструкция обеспечивает гигиеничное подключение измерительных приборов и надежную герметизацию узла. Материал 1.4435/316L устойчив к коррозии и типовым средам CIP/SIP, что делает адаптер применимым на предприятиях пищевой и молочной промышленности, в пивоварении, фармацевтике, косметике и биотехнологиях.

Адаптер обеспечивает переход под датчики с процессным подключением G1/2, позволяя формировать ровную, легко очищаемую поверхность в потоке без застойных зон. Подходит для контроля температуры, давления, уровня и других параметров в технологических линиях и емкостях.

Конструктивные особенности

Вварной патрубок диаметром 38 мм образует жесткое, долговечное седло под датчик. Геометрия рассчитана на стабильную герметизацию при корректном выборе уплотнения, рекомендованного производителем датчика. Тонкая шероховатость поверхности и коррозионная стойкость стали 1.4435/316L упрощают санитарную обработку и поддерживают гигиеничность узла. Допуски и конструкция ориентированы на применение в системах с повышенными требованиями к чистоте процесса.

Монтаж

• Подготовить вырез в трубопроводе или стенке резервуара с учетом диаметра Ø38 мм и толщины стенки.
• Выполнить сварку (TIG/орбитальную) с обеспечением соосности и заподлицо с внутренней поверхностью, исключая подрезы и поры.
• Провести постобработку: травление/пассивацию зоны шва, очистку и промывку.
• Выполнить опрессовку и проверку герметичности перед установкой датчика.
• Установить датчик с присоединением G1/2, применяя уплотнение и момент затяжки согласно документации на датчик.

Причины поломок

• Некачественная сварка: пористость, непровар, деформация посадочной плоскости, приводящие к микропротечкам.
• Механические перегрузки: ударные нагрузки, вибрации, перекос при монтаже датчика, сорванная резьба.
• Превышение предела по давлению или резкие гидроудары.
• Химическое воздействие: хлорид-индуцированная коррозия, использование несовместимых моющих средств или неправильные концентрации.
• Термические циклы без компенсации напряжений, длительная работа на предельных температурах.
• Износ и повреждение уплотнений, работа с абразивными средами, вызывающими эрозию.

Как понять, что запчасть вышла из строя

• Появление следов влаги или продукта по контуру шва или в зоне резьбы после CIP/SIP.
• Невозможность удержать давление при опрессовке, падение давления в тестовой выборке.
• Визуально заметные трещины, питтинг, изменение цвета или потускнение в зоне шва.
• Нарушение плоскостности посадки датчика, затрудненная установка, некорректная затяжка.
• Повторяющиеся подсосы воздуха или ложные срабатывания датчика из‑за микропротечек.

Рекомендации по уходу

• Регулярный визуальный контроль шва и посадочных поверхностей в периоды технических остановок.
• Плановая опрессовка и проверка герметичности после термоциклов или смены датчика.
• Использование совместимых моющих и дезинфицирующих средств, соблюдение температур и концентраций для стали 316L; избегать длительного контакта с высокохлоридными средами.
• Не применять углеродистые щетки и абразивы; при необходимости — мягкие неабразивные материалы с последующей пассивацией.
• Соблюдать моменты затяжки и тип уплотнения, указанные производителем датчика; применять пищевую антизадирную смазку на резьбу.
• Защищать узел от ударов и вибраций; при демонтаже датчика закрывать адаптер защитной заглушкой.
• Вести журнал обслуживания: даты сварки, пассивации, проверок, замен уплотнений.

Использование ADAPT G1/2-WELD D38 3A (IFM E43407) позволяет стандартизировать монтаж датчиков в гигиенических процессах, повысить ремонтопригодность узла и обеспечить стабильную герметичность при корректной установке и обслуживании.
