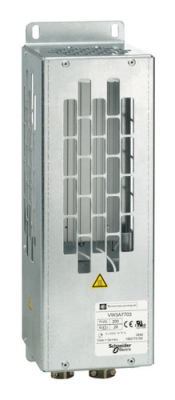

Резистор тормозной 28 Ом, 200 Вт, IP30 Schneider Electric VW3A7703

Описание товара

Тормозной резистор VW3A7703 Schneider Electric предназначен для отвода избыточной энергии, возникающей при динамическом торможении электропривода. Он преобразует рекуперируемую энергию в тепло и тем самым предотвращает рост напряжения на звене постоянного тока, повышает устойчивость работы и обеспечивает повторяемость торможения. Конструкция ориентирована на установку внутри электротехнического шкафа, соответствует уровню защиты IP30 и рассчитана на интенсивные промышленно-бытовые циклы при корректном подборе и монтаже.

Область применения — механизмы с заметной инерцией и частыми остановами/ускорениями: конвейеры, приводы подающих и намоточных узлов, металло- и деревообрабатывающее оборудование, упаковочные линии. VW3A7703 применяют совместно с преобразователями частоты Schneider Electric, оснащёнными встроенным тормозным транзистором. Подключение выполняют к клеммам тормозного узла привода согласно его руководству, с соблюдением полярности и требований к проводникам и длине кабеля. Для отвода тепла необходима свободная циркуляция воздуха и монтаж на негорючей панели с технологическими зазорами.

Признаки неисправности

• Аварии привода по перенапряжению в момент торможения, хотя настройки ступеней торможения не менялись.
• Ухудшение динамики остановки: торможение стало длиннее, тормозной момент нестабилен.
• Чрезмерный нагрев, запах перегретого материала, потемнение или деформация корпуса VW3A7703.
• Следы оплавления или потемнения на клеммах, прерывистая работа при вибрации (признак ослабленных соединений).
• Измерение омметром на отключённом и остывшем резисторе показывает обрыв (очень большое сопротивление) либо аномально низкое значение относительно номинала, что указывает на повреждение.
• Самопроизвольные срабатывания защит привода при подключенном резисторе вследствие утечки на корпус или межвиткового дефекта.

Типовые причины поломок

• Неверный подбор по тепловой нагрузке и рабочему циклу: фактическая рассеиваемая энергия превышает допустимую.
• Недостаточная вентиляция, установка вплотную к другим узлам, эксплуатация при повышенной температуре окружающей среды.
• Чрезмерно короткие тормозные рампы, частые экстренные остановы без теплового запаса.
• Ошибки подключения (в обход тормозного транзистора, перепутанные выводы), неплотные клеммные соединения.
• Механические воздействия: вибрация, удары, ослабление крепежа, что приводит к трещинам и отпаиванию выводов.
• Попадание проводящей пыли, стружки, агрессивных паров; коррозия при высокой влажности, не соответствующей IP30.
• Импульсные перенапряжения в сети питания, отсутствие координации защит.

Рекомендации по эксплуатации и уходу

• Периодически (обычно раз в 3–6 месяцев) проводить визуальный осмотр VW3A7703: отсутствие потемнений, трещин, деформаций, запаха перегрева.
• Проверять и подтягивать клеммные соединения после первых недель работы и далее по регламенту; следить за отсутствием признаков искрения.
• Очищать от пыли сухим воздухом или мягкой щёткой; не применять моющие жидкости и не допускать намокания.
• Обеспечить свободный доступ воздуха: не закрывать перфорации, выдерживать зазоры до проводов и пластиковых деталей.
• Контролировать температурный режим в шкафу и корректировать скорость/профиль торможения в приводе, чтобы снизить пиковые тепловые нагрузки.
• При росте интенсивности цикла пересмотреть тепловой расчёт: возможно, требуется другой резистор или изменение настроек привода.
• Соблюдать условия эксплуатации, соответствующие IP30: установка внутри шкафа, защита от капель, токопроводящей пыли и конденсата.

Монтаж и безопасность

• Перед любыми работами обесточить привод и выждать полное разряжение звена постоянного тока. Использовать средства индивидуальной защиты.
• Резистор в работе сильно нагревается: не размещать рядом с кабелями, пластиком и материалами с низкой температурой размягчения, предусмотреть теплоотвод.
• Применять проводники требуемого сечения и температурной стойкости, фиксировать кабели для исключения вибрации.
• Подключение выполнять строго по инструкции к конкретному преобразователю частоты Schneider Electric; проверять полярность и схемные ограничения.

Соблюдение требований к установке и тепловому режиму, а также регулярный осмотр позволяют продлить срок службы тормозного резистора VW3A7703 Schneider Electric и обеспечить устойчивое, безопасное торможение привода без аварийных остановов и рисков перегрева.
