Дроссель выходной 380 В, 15-18.5 кВт, 40 А, 0.18 мГн, 3 фазы, IP00 Inovance MD-OCL-40-0.18-4T-1%

Описание товара

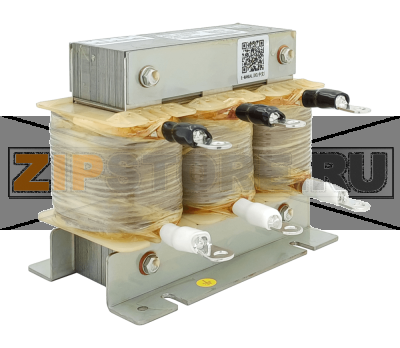

Дроссель Inovance MD-OCL-40-0.18-4T-1% предназначен для установки на выходе частотного преобразователя и служит для сглаживания импульсного тока, снижения крутизны фронтов напряжения и уменьшения электромагнитных помех на линии «преобразователь–двигатель». Применяется в системах с асинхронными и синхронными двигателями, где требуется повысить надежность изоляции обмоток, снизить акустический шум, уменьшить нагрев кабелей и чувствительность установки к длине моторной линии. Конструкция с открытым исполнением IP00 предполагает монтаж внутри электрического шкафа с обеспечением надлежащей вентиляции и защитой от пыли и влаги.

Назначение и преимущества

• Снижение ударных нагрузок на изоляцию двигателя за счет уменьшения dv/dt на выходе ПЧ.
• Стабилизация тока и уменьшение пиковых значений при ШИМ-коммутации.
• Сокращение уровней ЭМС-помех и паразитных токов по экрану кабеля.
• Снижение нагрева двигателя и кабелей при работе на низких частотах и при длинных линиях.
• Повышение ресурса ПЧ и электродвигателя за счет сглаживания токовых перепадов.

Причины поломок

• Перегрузка по току вследствие некорректно подобранной мощности, заклинивания механизма или межфазного КЗ на линии к двигателю.
• Длительный перегрев из-за недостаточной вентиляции, высокой температуры в шкафу, запыленности или плотной установки без зазоров.
• Ослабление контактных соединений, что приводит к локальному нагреву, обугливанию и разрушению изоляции.
• Попадание проводящей пыли и влаги (исполнение IP00), коррозия металлических частей.
• Механические вибрации и удары, вызывающие повреждение сердечника или фиксации обмоток.
• Импульсные перенапряжения и коммутационные броски при аварийных режимах.

Как понять, что запчасть вышла из строя

• Необычно сильный гул, вибрация дросселя или двигателя, периодические срывы работы ПЧ.
• Срабатывания защиты преобразователя по перегрузке/перенапряжению, нестабильность тока на выходе.
• Чрезмерный нагрев корпуса, запах перегретого лака, потемнение изоляции или следы оплавления.
• Визуальные дефекты: потемневшие витки, растрескивание прокладок, следы пробоя на корпус.
• Измерительно: заметное падение индуктивности, межвитковое замыкание, пробой изоляции на «землю», перекос параметров по фазам.

Рекомендации по уходу и эксплуатации

• Монтаж Inovance MD-OCL-40-0.18-4T-1% внутри шкафа с учетом тепловых зазоров и направленного воздушного потока.
• Регулярная очистка от пыли и загрязнений; недопущение попадания влаги и конденсата.
• Периодическая протяжка клемм с контролем момента затяжки; проверка целостности кабельных наконечников.
• Тепловой контроль в рабочем режиме (термокамера, датчики); при нетипичном росте температуры — диагностика нагрузки и вентиляции.
• Плановая проверка сопротивления изоляции и баланса параметров по фазам; замена при признаках деградации.
• Соблюдение рекомендаций производителя ПЧ по длине и типу моторного кабеля, экранированию и заземлению.
• Избегать ударных нагрузок при монтаже, фиксировать дроссель на жестком основании, исключить вибрации.

Применяемость и совместимость

Дроссель MD-OCL-40-0.18-4T-1% устанавливается на выходе частотных преобразователей для сетей 3×380 В и совместим с большинством ПЧ соответствующего класса мощности, включая решения Inovance и других производителей. Рекомендуется использовать в приводах с длинными кабельными линиями, при повышенных требованиях к ресурсу двигателя и ЭМС.

Синонимы

• Выходной дроссель ПЧ
• Выходной реактор
• Моторный дроссель
• Реактор сглаживающий на выходе
• Линейный дроссель на выходе преобразователя
• Дроссель для частотного преобразователя

Использование дросселя Inovance MD-OCL-40-0.18-4T-1% повышает устойчивость работы привода, снижает электрические и тепловые нагрузки на двигатель и кабель, а также помогает соответствовать требованиям по электромагнитной совместимости в промышленной среде.
