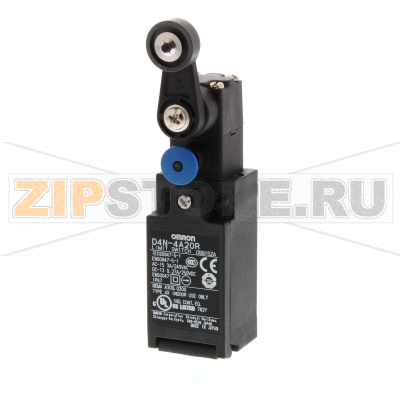

Выключатель безопасности концевой Omron D4N-4A20R

Описание товара

Выключатель безопасности концевой Omron D4N-4A20R предназначен для контроля положения ограждений, створок, кареток и исполнительных механизмов на промышленном оборудовании. Он используется в цепях безопасности для достоверного формирования сигналов останова и разрешения запуска, устойчив к частым циклам срабатывания и рассчитан на эксплуатацию в условиях вибраций, пыли и технологических загрязнений. Конструкция с рычагом и роликом обеспечивает плавное срабатывание по кулачку, снижая износ и ударные нагрузки на приводной узел.

Omron D4N-4A20R применяют на конвейерах, упаковочных и роботизированных линиях, в станках и транспортерах, где необходимы контролируемые конечные положения и межзамки защит. Аппарат корректно работает в составе стандартных реле и контроллеров безопасности, поддерживает контролируемое размыкание цепи при срабатывании и обеспечивает стабильную коммутацию при повторяющихся циклах. Монтаж осуществляется на плоскость, с возможностью точной настройки направления и угла рычага под профиль кулачка.

Причины поломок

• Механический износ рычага и ролика из-за перекоса кулачка, боковой нагрузки или превышения допустимого хода/усилия.
• Загрязнение (пыли, стружки, смазок, эмульсий), вызывающее подклинивание механики и ухудшение возврата.
• Электрический износ контактов при коммутации индуктивных нагрузок без демпфирующих цепочек, превышение допустимого тока.
• Ослабление клемм из-за вибраций и температурных циклов, что приводит к нагреву и оплавлению изоляции.
• Повреждение корпуса и уплотнений химическими средами или ударными воздействиями.
• Неправильная прокладка кабеля: отсутствие разгрузки, чрезмерный радиус изгиба, кручение (актуально для роботизированных трасс).

Как понять, что запчасть вышла из строя

• Несоответствие электрических состояний: нормально-замкнутый контакт не размыкается при срабатывании или нормально-разомкнутый не замыкается; нестабильные показания тестером, повышенное переходное сопротивление.
• Механические симптомы: рычаг не возвращается в исходное положение, заметный люфт, скрипы, подклинивание, запоздалое срабатывание.
• Внешние признаки: трещины корпуса, износ/сколы ролика, следы перегрева, коррозия клемм, утечки по уплотнению.
• Поведение системы: невозможность сброса аварии, спорадические остановы, отказ в запуске при корректно закрытых ограждениях.

Рекомендации по уходу и эксплуатации

• Периодически очищать узел привода и зону кулачка от пыли и стружки; не применять агрессивные растворители.
• Контролировать крутящий момент клемм и целостность кабельного ввода; проверять отсутствие перегрева и потемнений изоляции.
• Проверять свободный ход и возврат рычага, отсутствие бокового усилия и корректность геометрии кулачка; при необходимости перенастроить положение выключателя.
• Использовать демпфирующие цепочки при индуктивных нагрузках, соблюдать электрические допуски и категорию применения.
• Для подвижных участков применять роботизированный кабель с достаточным запасом по циклам изгиба, обеспечивать разгрузку натяжения и допустимый радиус изгиба, избегать кручения.
• Проводить регулярные функциональные тесты цепей безопасности (проверка размыкания и невозможности запуска при открытых ограждениях).
• При выраженном износе или повреждении заменять выключатель целиком; использование оригинальных приводов и рычагов повышает ресурс.

Перед заменой Omron D4N-4A20R обесточьте оборудование, промаркируйте провода, после монтажа выполните проверку срабатывания по всей траектории кулачка и контрольный тест безопасности с подтверждением корректной индикации и сброса.
