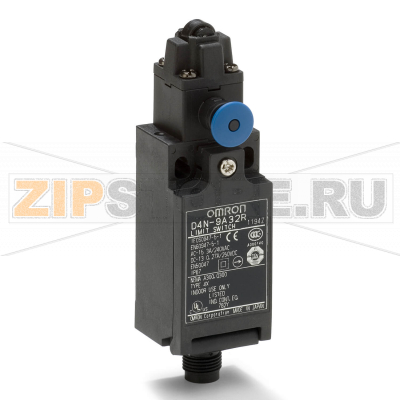

Выключатель безопасности концевой Omron D4N-4A32R

Описание товара

Omron D4N-4A32R — промышленный концевой выключатель безопасности, предназначенный для контроля положения ограждений, створок и подвижных узлов машин. Он применяется в линиях упаковки, на конвейерах, в роботизированных ячейках и другом оборудовании, где требуется надежное подтверждение конечного положения и безопасная остановка. Исполнительный механизм типа «роликовый толкатель» обеспечивает стабильное срабатывание при линейном ходе, а конструкция корпуса рассчитана на работу в условиях загрязнений, вибраций и регулярных механических воздействий.

Вариант с приподнятым штоком и роликом удобен там, где требуется компенсировать небольшие перекосы и обеспечить четкий контакт при касании кулачка или упора. Медленное действие контактной группы уменьшает ударные нагрузки на контакты и повышает ресурс. Конфигурация 1NC/1NO позволяет как передавать диагностический сигнал в систему управления, так и замыкать цепь безопасности. Ручной сброс полезен для исключения самопроизвольного перезапуска оборудования после срабатывания защиты — оператор подтверждает восстановление условий безопасности осознанным действием.

Основные причины выхода из строя: естественный механический износ ролика и направляющих при частых циклах; неправильная юстировка (недостаточный ход на срабатывание/перекрытие), что ведет к «полузахвату» механизма; загрязнение стружкой, пылью, смазками или СОЖ; боковые нагрузки на шток из-за неверного расположения упора; превышение электрических параметров по току/напряжению и, как следствие, оплавление или подгорание контактов; ослабление клемм, вызывающее локальный нагрев; натяг и перегиб кабеля в месте ввода; воздействие агрессивных сред и коррозия при нарушении герметизации. На подвижных участках нештатный (не-роботизированный) кабель быстро теряет гибкость и вызывает ломку жил, что также проявляется как периодические отказы.

Как понять, что выключатель вышел из строя: увеличилось усилие на привод, ход стал «задиристым» или неравномерным; ролик проворачивается рывками, есть люфт в головке; не фиксируется срабатывание (или требуется чрезмерный ход), ручной сброс не удерживает состояние; наблюдаются ложные отключения при вибрации; контакты не меняют состояние при полном ходе (по мультиметру: отсутствует переход NO→замкнуто или NC→разомкнуто); повышенное переходное сопротивление, нагрев клемм, следы подгорания, потемнение изоляции; повреждения корпуса, трещины, потеря уплотнения, попадание влаги внутрь; кабель нагрелся, переломан или имеет надрывы у ввода M20. Если ограждение закрыто, а машина не разрешает пуск, или наоборот — не останавливается при открытии, это признак неправильной работы цепи безопасности и повод немедленно проверить узел.

Рекомендации по уходу и эксплуатации: обеспечьте правильную геометрию привода — упор должен давить по оси штока, без боковой нагрузки; выдерживайте рекомендуемый рабочий ход и перекрытие для уверенного срабатывания и возврата; используйте корректные кабельные вводы M20 с уплотнителем, не допускайте натяга и кручения кабеля; на подвижных участках применяйте роботизированный (высокогибкий) кабель; периодически очищайте зону привода от пыли и стружки, избегайте агрессивных растворителей; раз в регламентный период проверяйте момент затяжки клемм, визуально осматривайте ролик, шток и уплотнения; проводите функциональные тесты цепей 1NC/1NO с имитацией хода исполнительного механизма; при признаках износа, люфте, нарушении герметизации или нестабильной электрической работе заменяйте выключатель полностью — ремонт механизма и контактной группы в полевых условиях ненадежен. Все работы с цепями безопасности выполняет квалифицированный персонал с обязательным снятием напряжения и последующей проверкой функции ручного сброса.

Применение Omron D4N-4A32R и аналогичных концевых выключателей безопасности с приподнятым роликовым штоком обеспечивает предсказуемое срабатывание, удобную интеграцию в шкаф управления и стабильную работу в длительном цикле. Корректный монтаж, регулярная диагностика и соблюдение электрических и механических допусков — ключ к ресурсу и безотказности узла.

Концевой выключатель безопасности, приподнятый шток с роликом, 1NC/1NO (срабатывание с задержкой), 1NC/1NO (срабатывание с задержкой), M20 (1‑провод), роботизированный кабель

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Выключатель безопасности концевой Omron D4N-4A32R.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Выключатель безопасности концевой Omron D4N-4A32R на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
