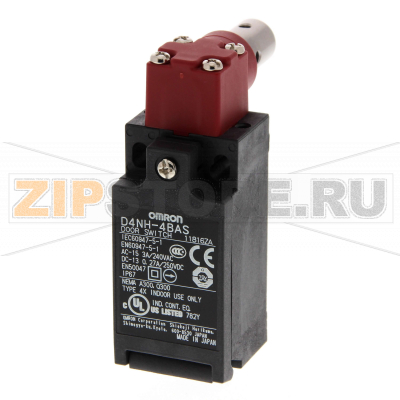

Выключатель безопасности концевой Omron D4NH-4AAS

Описание товара

Петлевой дверной защитный выключатель Omron D4NH-4AAS предназначен для контроля положения защитных ограждений, крышек и дверей машин и линий. Узел устанавливается в зоне петли и срабатывает при изменении угла открывания, размыкая или замыкая цепи безопасности. Конструкция рассчитана на промышленную эксплуатацию, устойчивость к загрязнениям и влаге, а также стабильность работы при вибрациях. Актуатор выполнен в виде вала, что обеспечивает точную передачу движения петли на механизм контактов. Конфигурация контактов 1NC/1NO удобна для одновременного контроля цепи безопасности и передачи сигнала состояния в систему управления.

Устройство применяют на конвейерах, упаковочных машинах, роботизированных ячейках, прессовом оборудовании и в любых системах, где важно надежное отключение опасного движения при открытии защитной двери. Для корректной работы важно обеспечить выверенную механическую сопряженность петли двери и вала актуатора: превышение допуска по перекосам, боковым нагрузкам или ходу может ускорить износ и снизить ресурс.

Применение и монтаж

Рекомендуется располагать выключатель на стороне петли, исключая использование корпуса как механического упора. Необходимо обеспечить соосность вала и петли, выдержать рабочий угол срабатывания и исключить паразитные нагрузки. Подключение выполняют к клеммам в соответствии со схемой, используемой в контуре безопасности, через соответствующий модуль/реле безопасности. Ввод кабеля через резьбовой ввод должен быть герметизирован подходящим сальником. После монтажа проводят функциональные испытания: проверяют корректность последовательности замыкания/размыкания и стабильность повторяемости при многократных циклах.

Причины поломок

• Механический износ вала и привода из-за перекоса петли, превышения допустимого хода или ударных нагрузок.
• Попадание влаги и загрязнений при нарушенной герметизации кабельного ввода или повреждении уплотнений.
• Неправильный монтаж: смещение относительно петли, затяжка крепежа с недопустимым моментом, использование выключателя как упора двери.
• Электрические перегрузки и ошибки подключения, приводящие к подгоранию контактов.
• Вибрации и температурные циклы, ослабляющие крепеж и клеммные соединения.
• Химическая агрессивная среда, разрушающая пластиковые элементы и уплотнения.

Как понять, что запчасть вышла из строя

• Нестабильное срабатывание: при одинаковом угле двери контакты срабатывают по-разному или с задержками.
• Оборудование не запускается при закрытой двери либо не останавливается при открытии — несоответствие сигнала реальному положению.
• Требуется больший угол/усилие для активации, появился люфт или заедание вала.
• Следы влаги внутри корпуса, коррозия клемм, потемнение или подгорание контактных групп.
• Периодические ложные срабатывания при вибрации или ударах.

Рекомендации по уходу и эксплуатации

• Раз в установленный регламентом период проверять механическое состояние петли и выравнивание относительно вала, подтягивать крепеж.
• Контролировать герметичность ввода и целостность уплотнений, при необходимости заменять сальники.
• Проводить электрические проверки: тест целостности цепей NC/NO, измерение переходного сопротивления контактов, оценка повторяемости точки срабатывания.
• Исключать применение выключателя в качестве физического ограничителя хода двери — установить отдельные упоры.
• Соблюдать требования к прокладке кабеля и допустимым токовым нагрузкам, использовать соответствующие модули безопасности.
• При наличии «медленного» (последовательного) действия учитывать требуемый полный ход актуатора: недоход может приводить к некорректному переключению одной из контактных групп.
• Вести журнал проверок и замен, устанавливать периодичность обслуживания на основе условий среды и интенсивности циклов.
