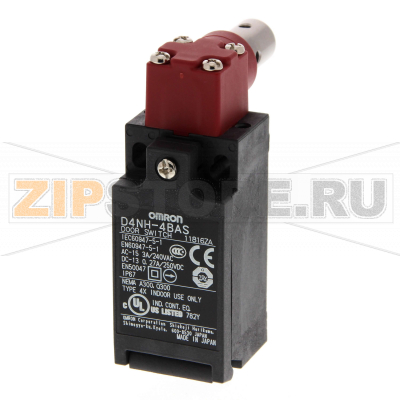

Выключатель безопасности концевой Omron D4NH-4DAS

Описание товара

Петлевой дверной защитный выключатель предназначен для контроля положения защитных ограждений, крышек и дверей, выполненных на шарнире. Встраивание механизма непосредственно в петлю позволяет отказаться от дополнительных рычагов и направляющих, уменьшить габариты узла и снизить вероятность ложных срабатываний при вибрациях. Модификация Omron D4NH-4DAS относится к распространенной серии петлевых выключателей, и применяется в машинах упаковки, пищевом оборудовании, деревообработке, на конвейерах и в прочих установках, где требуется надежное размыкание цепей безопасности при открытии двери.

Конструктивно устройство имеет вал-активатор, жестко связанный с створкой. При повороте двери вал воздействует на механизм внутри корпуса, обеспечивая размыкание цепей безопасности. Наличие трех последовательно контролируемых нормально замкнутых цепей (3NC) позволяет строить схемы с диагностикой каналов и добиваться требуемого уровня функциональной безопасности при использовании соответствующих модулей. Медленное (поэтапное) действие контактной группы снижает ударные нагрузки на контакты и повышает ресурс. Корпус с повышенной степенью защиты устойчив к пыли и влаге, а стандартный кабельный ввод M20 облегчает подбор сальников и прокладку проводов.

Область применения изделия — блокировка доступа к опасным зонам и фиксация состояния дверей в системах аварийного останова. Omron D4NH-4DAS удобен для модернизации существующих ограждений с навесами: замена стандартной петли на узел с выключателем не требует существенной доработки дверной рамы. В промышленной среде это решение ценится за стабильность срабатывания и устойчивость к загрязнениям.

Как понять, что узел вышел из строя

• Машина не запускается при полностью закрытой двери, не проходит сброс защиты или периодически «падает» в аварию без видимых причин.
• Несоответствие положения двери и состояния цепи: на закрытой двери один из каналов 3NC не замыкается (обнаруживается тестером или модулем безопасности).
• Увеличенный свободный ход створки, люфт или скрип при повороте — возможен износ вала-активатора.
• Нестабильная повторяемость срабатывания: для включения/выключения требуется аномально большой угол.
• Следы влаги, коррозии, потемнение клемм, запах перегрева — признаки повреждения корпуса или контактов.

Типичные причины поломок

• Механический износ шарнирного узла из-за перекоса двери, ударных нагрузок или частого «хлопания» створкой.
• Попадание влаги и моющих средств при нарушении герметичности сальника M20 или прокладок.
• Перегрузка контактной группы из-за неправильного выбора коммутационных токов или отсутствия искрогашения на индуктивных нагрузках.
• Неправильный монтаж: превышение допустимого угла срабатывания, чрезмерный момент затяжки, отсутствие разгрузки кабеля.
• Вибрации и температурные циклы, ослабление винтов клемм, окисление контактов при длительной эксплуатации.

Рекомендации по уходу и эксплуатации

• Регулярно проверяйте выравнивание двери и отсутствие перекосов. При необходимости отрегулируйте петлю и стопоры, чтобы вал выключателя работал в штатном диапазоне углов.
• Осматривайте состояние кабельного ввода M20 и сальника, не допускайте натяжения и кручения кабеля. Применяйте разгрузку и защитные гофры.
• Периодически подтягивайте клеммы, проверяйте целостность изоляции и сопротивление контактов. Тестируйте все каналы 3NC на замыкание/размыкание.
• Очищайте корпус мягкой тканью и нейтральными средствами. Не используйте растворители и не направляйте струю высокого давления на место ввода кабеля.
• Исключайте удары и «хлопки» дверью. При интенсивных циклах ведите учет ресурса и внедрите регламентную замену до наступления критического износа.
• Не смазывайте внутренние узлы выключателя; обслуживание сводится к внешнему осмотру и проверкам. Смазка допускается только на внешних элементах дверной петли (при необходимости и без попадания внутрь корпуса).
• После любого вмешательства проводите проверку корректности срабатывания и тест цепей безопасности с имитацией открытия двери.

Использование серийного решения уровня Omron D4NH-4DAS в составе защитных цепей обеспечивает предсказуемое поведение механизма блокировки и упрощает диагностику. Соблюдение рекомендаций по монтажу и уходу снижает риск внеплановых остановов и продлевает срок службы устройства.
