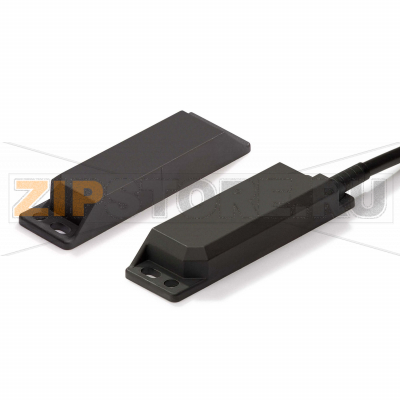

Выключатель блокировочный предохранительный Omron F3S-TGR-NLPR-21-10

Описание товара

Omron F3S-TGR — серия бесконтактных предохранительных выключателей для контроля дверей и люков ограждений на производственном оборудовании. Модели F3S-TGR-NLPR-21-10 и F3S-TGR-N_R предназначены для применения в системах функциональной безопасности, где требуется надежная фиксация состояния ограждения и устойчивость к воздействию внешней среды. Герконовая технология с магнитным актуатором обеспечивает стабильное срабатывание без механического износа контактов, а герметичное исполнение снижает риск отказов из‑за влаги, пыли и моющих средств.

Бесконтактная конструкция облегчает монтаж на дверях, створках и панелях, где возможны небольшие смещения и вибрации. Для F3S-TGR-N_R используется удлиненный пластиковый корпус, удобный при установке вдоль кромки двери. Большая длина кабеля упрощает прокладку до шкафа управления без дополнительных соединений. Такие выключатели часто применяют в упаковочном, пищевом, фармацевтическом и химическом производстве, а также на линиях, где предусмотрены частые мойки под давлением.

Для корректной работы важно использовать совместимый магнитный исполнительный элемент, соблюдать рекомендуемый зазор между датчиком и актуатором и подключать каналы к сертифицированному безопасному реле или контроллеру. В системах с двумя НЗ каналами обеспечивается контроль размыкания и обнаружение короткого замыкания между каналами, что повышает диагностическую способность всей цепи.

Типовые причины выхода из строя:

• Механическое повреждение корпуса или кабеля (удары, защемление, превышение радиуса изгиба, постоянное натяжение).
• Нарушение герметичности из‑за трещин, порезов оболочки, неправильного ввода кабеля или агрессивной химии.
• Неправильный монтаж: слишком большой зазор, перекос датчика и актуатора, влияние сильных внешних магнитных полей, вибрация крепления.
• Электрические перегрузки: превышение допустимой нагрузки на герконовые контакты, индуктивные пики без защитных цепей, неправильное подключение каналов.
• Усталостные повреждения кабеля при многократных циклах открывания двери без опоры и разгрузки по тяге.

Как понять, что запчасть вышла из строя:

• Оборудование не разрешает запуск при закрытой двери, безопасное реле не переходит в состояние разрешения.
• Нестабильная работа: ложные срабатывания при вибрации, периодическое пропадание сигнала при незначительном движении двери.
• Несоответствие каналов: один из НЗ каналов не меняет состояние при поднесении актуатора, различие состояний каналов обнаруживается диагностикой реле.
• Аномальная электрическая проверка: повышенное переходное сопротивление, «залипание» или отсутствие замыкания/размыкания при тестовых операциях.
• Визуальные дефекты: повреждения корпуса, следы влаги внутри, коррозия контактов на клеммной стороне (если используется разъемное подключение) или зеленение жил кабеля.

Рекомендации по уходу и эксплуатации:

• Проводить регулярный осмотр крепежа и зазора между датчиком и магнитом; исключить перекосы и люфт.
• Проверять состояние кабеля по всей длине, фиксировать его в местах изгибов, соблюдать минимально допустимый радиус и разгрузку по натяжению на двери.
• Очищать мягкими неабразивными средствами, совместимыми с материалом корпуса; избегать растворителей, разрушающих пластик.
• Исключить близость сильных магнитов и силовых кабелей без экранирования, развести линии управления и питания.
• Тестировать функциональность по регламенту: проверка каналов НЗ, имитация открытия двери, контроль времени сброса безопасного реле.
• Соблюдать электрические пределы коммутируемых цепей и применять демпфирующие цепи для индуктивных нагрузок на выходе контроллера.
• При замене использовать оригинальный актуатор, соответствующий серии; не смешивать элементы разных модификаций без проверки совместимости.

При корректном монтаже и соблюдении условий эксплуатации F3S-TGR-NLPR-21-10 и F3S-TGR-N_R обеспечивают устойчивую работу систем блокировки ограждений, снижая вероятность непреднамеренного доступа в опасную зону и минимизируя простои из‑за ложных срабатываний. Перед вводом в эксплуатацию рекомендуется документировать результаты проверки каналов и периодически повторять тесты в рамках техобслуживания.
