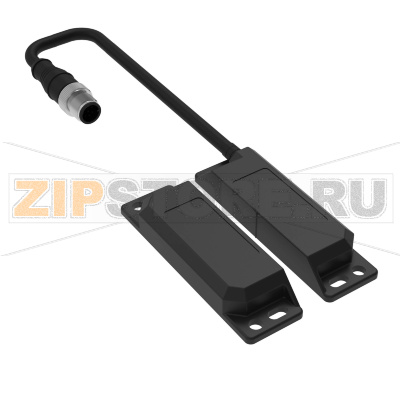

Выключатель блокировочный предохранительный Omron F3S-TGR-NLPR-21-M1J8

Описание товара

Omron F3S-TGR — серия бесконтактных безопасных дверных выключателей для контроля положения защитных ограждений, дверей и крышек на производственном оборудовании. Модель F3S-TGR-NLPR-21-M1J8 предназначена для включения в цепь безопасной остановки и надежной фиксации состояния защитной двери без механического износа контактной группы. Герконовая технология обеспечивает стабильное срабатывание при правильной установке, а прямоугольный корпус из высокопрочного пластика удобен для монтажа на рамы и створки. Использование стандартного разъема с выносным отводом упрощает подключение к модулю безопасности и обслуживание в дальнейшем. В качестве совместимого решения серии применяется вариант F3S-TGR-N_R (удлиненный корпус) — он удобен там, где требуется увеличенная зона монтажа и читаемое расположение меток, при этом функционально выполняя ту же задачу контроля закрытия ограждения.

Такие выключатели применяются в линиях резки и упаковки, на станках с ЧПУ, конвейерах, роботизированных постах и другой технике, где необходимо отключение опасного движения при открытии двери. Конструкция без механических приводов снижает риск «усталости» детали и повышает ресурс, а контактная группа рассчитана на работу в составных двуручных и двухканальных цепях безопасности. При корректном подключении к сертифицированному реле/контроллеру безопасности достигается требуемый уровень защиты машины согласно действующим нормам.

Монтаж и подключение

• Устанавливайте датчик и ответный элемент на жесткие поверхности, исключая перекос и вибрации створки.
• Соблюдайте рекомендованный рабочий зазор и параллельность плоскостей. Смещение снижает устойчивость срабатывания.
• Маршрутизируйте кабель с запасом по радиусу изгиба и защитой от натяжения. Используйте разъем с фиксацией и уплотнением.
• Подключайте к двухканальному входу модуля безопасности; проверяйте диагностические цепи и согласование контактов.

Как понять, что выключатель вышел из строя

• Нестабильное срабатывание: оборудование то останавливается, то позволяет запуск при одинаковом положении двери.
• Постоянная авария по цепи безопасности или сообщение «Fault/EDM» на модуле при закрытой двери.
• Отсутствие смены состояния контактов при контроле тестером (при открытии/закрытии створки).
• Механические следы повреждения корпуса, разъема или кабеля, следы влаги внутри отсека подключения.
• Необычный нагрев в зоне разъема, следы подгорания контактов в клеммной коробке.

Типичные причины поломок

• Постоянный перекос двери и превышение допустимого смещения между датчиком и ответной частью.
• Удары, вибрация, попадание стружки и абразива, химически агрессивные среды.
• Повреждение кабеля/разъема из-за натяжения, перегибов, отсутствия разгрузки.
• Коммутация индуктивной нагрузки без демпфирующих цепей, что приводит к подгоранию контактов.
• Сильные внешние магнитные поля, нагрев выше допустимого и деградация геркона.
• Ошибки в схеме: переполюсовка, неверное подключение каналов, отсутствие согласования с модулем безопасности.

Профилактика и уход

• Ежеквартально проверяйте зазор, соосность и надежность креплений, подтягивайте винты.
• Осматривайте изоляцию кабеля, целостность уплотнений разъема и отсутствие коррозии на контактах.
• Очищайте корпус мягкой тканью, избегая растворителей и струй под давлением в зоне соединений.
• Разносите силовые и сигнальные кабели, применяйте ферриты и демпферы на индуктивных нагрузках.
• После ремонта двери проводите проверку функционала: тест запуска/остановки и контроль обоих каналов безопасности.

При замене ориентируйтесь на точный артикул. Для применения в ограниченном пространстве подойдут компактные варианты серии; при необходимости увеличенной базы крепления используйте удлиненный F3S-TGR-N_R. После монтажа обязательно верифицируйте работу цепи безопасности и документируйте результаты проверки.
