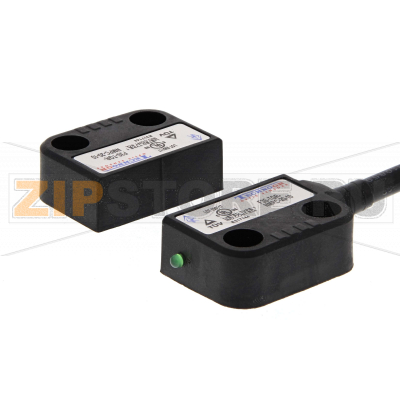

Выключатель блокировочный предохранительный Omron F3S-TGR-NMPC-21-02

Описание товара

Блокировочные выключатели Omron серии F3S-TGR, включая модели F3S-TGR-NMPC-21-02 и F3S-TGR-N_C, предназначены для контроля положения защитных дверей и ограждений на промышленном оборудовании. Это бесконтактные устройства с кодированием по эффекту Холла, устойчивые к загрязнениям и механическому износу, что делает их удобными для применения на упаковочных линиях, конвейерах, роботизированных участках и других машинах, где требуется остановка при открытии защитной двери. Наличие индикации упрощает диагностику состояния на месте, а миниатюрный корпус позволяет монтировать выключатель в стеснённых условиях.

F3S-TGR-NMPC-21-02 и F3S-TGR-N_C интегрируются в цепи функциональной безопасности через соответствующие безопасные реле или контроллеры. Кодирование снижает риск обхода защитных функций посторонними магнитами и обеспечивает стабильное срабатывание при правильном монтаже. Использование кабельного вывода упрощает ввод в эксплуатацию на уже работающих линиях и снижает число потенциальных точек отказа по сравнению с разъёмными соединениями.

Назначение и применение

Выключатели используются для контроля закрытия/открытия дверей, крышек, люков и съемных панелей, где требуется остановка опасного движения при нарушении защитного контура. Типовые отрасли: пищевая и фармацевтическая промышленность, машиностроение, логистика, производство упаковки. Модель F3S-TGR-N_C удобна для малых дверей и створок благодаря компактным габаритам, а F3S-TGR-NMPC-21-02 — для узлов, где необходимо устойчивое считывание при нестабильной механике ограждения.

Монтаж и подключение

• Устанавливайте датчик и ответную часть на неподвижной и подвижной части ограждения с соблюдением параллельности и соосности. Допуски по зазору, смещению и углу — по руководству на конкретную модель.
• Прокладывайте кабель вдали от силовых линий, приводов и частотных преобразователей либо используйте экранирование и раздельные трассы.
• Подключайте выключатель только через одобренные элементы безопасности (безопасные реле/контроллеры) в соответствии с требованиями функциональной безопасности машины.
• Защищайте корпус от ударных нагрузок, перекоса дверей и натяжения кабеля; применяйте разгрузку натяжения.

Типичные причины поломок

• Механическое повреждение корпуса или кабеля из‑за удара, неправильной прокладки или защемления в петлях.
• Длительная работа при превышении допустимых температур, химическая деградация уплотнений агрессивными моющими средствами.
• Неправильный зазор и смещение датчика относительно ответной части, приводящие к нестабильному срабатыванию и ускоренному износу.
• Электрические перегрузки, наводки и ошибки в схеме (переполюсовка, отсутствие гальванической развязки, общее питание с силовыми цепями).
• Попадание влаги при нарушении правил очистки под высоким давлением или при повреждении уплотнений.

Как понять, что запчасть вышла из строя

• Несоответствие индикации фактическому состоянию двери: светодиод указывает «закрыто», а контроллер не видит замыкания (или наоборот).
• Самопроизвольные остановки оборудования при вибрации или микросмещении двери, «плавающие» срабатывания.
• Отсутствие реакции при полностью закрытой и отрегулированной двери, несмотря на исправность кабеля и контроллера.
• Наличие следов коррозии, трещин корпуса, повреждений изоляции, подтеков влаги.
• Диагностические сообщения/ошибки на безопасном реле или ПЛК при проверенно исправной остальной части цепи.

Рекомендации по уходу и эксплуатации

• Регулярно проверяйте крепёж, зазор и соосность датчика и ответной части; подтверждайте корректность срабатывания тестом.
• Очищайте мягкими средствами, совместимыми с материалом корпуса; избегайте длительного воздействия реактивных моющих составов и направленной мойки под высоким давлением на линию уплотнения.
• Периодически осматривайте кабель на наличие перегибов, истирания и повреждений; при необходимости применяйте дополнительную защиту и хомуты.
• Раз в регламентный период выполняйте функциональную проверку безопасности с имитацией открывания дверей и контролем реакции оборудования.
• При модернизации или последовательном подключении нескольких выключателей соблюдайте рекомендации производителя по максимальному количеству устройств и типу контроллера.

Правильный монтаж и регулярное обслуживание Omron F3S-TGR-NMPC-21-02 и F3S-TGR-N_C обеспечивают надёжное выключение опасной энергии и минимизируют незапланированные простои оборудования.
