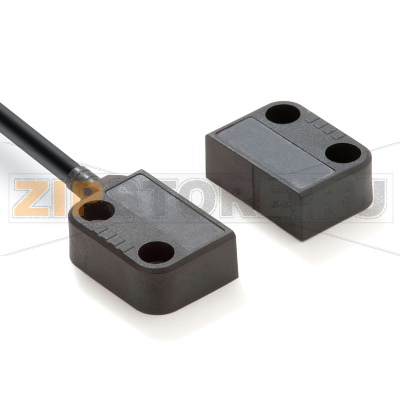

Выключатель блокировочный предохранительный Omron F3S-TGR-NMPR-20-02

Описание товара

Omron F3S-TGR-NMPR-20-02 и миниатюрные бесконтактные выключатели серии F3S-TGR-N_R предназначены для контроля состояния защитных дверей, крышек и кожухов на машинах и механизмах. Они обеспечивают надежное отключение опасного движения при открытии ограждения и помогают выдерживать требования промышленной безопасности в производственных линиях, упаковочных машинах, транспортёрах и пищевом оборудовании. Бесконтактный принцип позволяет исключить механический износ, облегчает монтаж и повышает стойкость к загрязнениям и вибрациям по сравнению с классическими концевыми выключателями.

Назначение и принцип работы

Выключатели фиксируют факт закрытия/открытия защитного элемента при помощи магнитного (герконового) сенсора. В паре с исполнительным элементом (магнитом) формируется безопасный сигнал, который оценивается модулем безопасности или ПЛК. При размыкании двери контакты переходят в безопасное состояние, что приводит к отключению привода, торможению механизма или блокировке запуска. Устройства Omron F3S-TGR-NMPR-20-02 и F3S-TGR-N_R ориентированы на стабильную работу в условиях влаги, пыли и регулярной мойки, а также на применение там, где требуются гигиеничность и минимальная необходимость в регламентных работах.

Монтаж и подключение

Выключатель устанавливается на неподвижной части ограждения, а ответный магнит — на подвижной двери. Важно выдерживать расстояния срабатывания/раскрытия и соосность элементов. Соединение выполняется экранированным или стандартным кабелем согласно схеме производителя через модуль безопасности. Серия поддерживает последовательное включение нескольких датчиков при сохранении диагностической целостности, что упрощает разводку на протяжённых ограждениях. Для снижения ложных срабатываний рекомендуется жёсткое крепление, использование штатных держателей и защита кабеля от натяжений и перегибов.

Причины поломок

• Механические повреждения корпуса или кабеля из‑за ударных нагрузок, натяжения, защемления при закрывании двери.
• Попадание агрессивных моющих средств на разъёмы или место ввода кабеля при отсутствии правильной герметизации.
• Несоосность датчика и магнита, превышение допустимого зазора, смещение крепления со временем.
• Электрические перегрузки: подключение к неподходящему модулю, импульсные помехи, отсутствие защиты от перенапряжений.
• Накопление металлической стружки/магнитных частиц в зоне датчика, влияющее на магнитный поток.
• Естественный износ герконов при частых циклах в сочетании с повышенной вибрацией.

Как понять, что запчасть вышла из строя

• Система безопасности не позволяет запуск оборудования при закрытой двери, несмотря на корректную установку магнита.
• Нестабильное срабатывание: то срабатывает, то нет при одинаковом положении двери.
• Постоянно «открытая» или «закрытая» индикация в модуле безопасности без изменения при перемещении двери.
• Рост количества ложных срабатываний, требующих многократного закрытия двери для старта.
• Визуальные дефекты: трещины корпуса, следы влаги внутри, повреждённая изоляция кабеля.
• Атипично высокий или низкий уровень сопротивления контактов при проверке мультиметром.

Рекомендации по уходу и эксплуатации

• Проверяйте раз в регламентный период соосность датчика и магнита, подтягивайте крепёж, контролируйте зазоры.
• Защищайте кабель от изгибов в одной точке, используйте кабель-каналы и разгрузку натяжения.
• При мойке соблюдайте указания по химическим средствам и температуре; избегайте направленной струи в точку ввода кабеля.
• Периодически очищайте зону срабатывания от стружки и мелких магнитных частиц мягкой щёткой или сухой тканью.
• Проверяйте работоспособность в составе цепи безопасности: тест на отключение при открытии, контроль обратного включения.
• Используйте совместимые модули безопасности и соблюдайте схемы подключения производителя.
• При выявлении нестабильной работы исключите фактор смещения креплений и износа петель двери прежде чем менять датчик.

Выбор Omron F3S-TGR-NMPR-20-02 или F3S-TGR-N_R целесообразен для модернизации существующих ограждений и новых проектов, где требуется бесконтактный контроль с акцентом на долговечность и минимизацию простоев. При корректном монтаже и периодическом осмотре выключатели обеспечивают предсказуемое поведение оборудования и стабильность функции безопасности на протяжении длительного срока службы.
