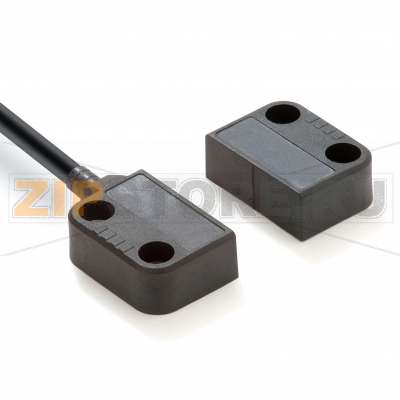

Выключатель блокировочный предохранительный Omron F3S-TGR-NMPR-21-10

Описание товара

Блокировочные выключатели Omron серии F3S‑TGR предназначены для контроля положения защитных дверей и кожухов, где требуется безопасная остановка оборудования при открытии створа. Решения на герконовой основе, такие как Выключатель блокировочный предохранительный Omron F3S‑TGR‑NMPR‑21‑10 и бесконтактный дверной выключатель безопасный F3S‑TGR‑N_R, обеспечивают безызносный принцип работы, устойчивость к загрязнениям и высокий уровень герметичности, что делает их пригодными для применения в упаковочных линиях, пищевом и фармацевтическом производстве, а также на универсальном промышленном оборудовании.

Оба устройства работают по принципу бесконтактного обнаружения с использованием магнитного исполнительного элемента. При правильном монтаже и настройке достигается стабильная индикация состояния створки в двухканальных цепях безопасности, связанных с соответствующим реле или контроллером безопасности. Для построения схемы защиты рекомендуется раздельная маршрутизация каналов, контроль на сквозные замыкания и периодическая проверка отказобезопасности, особенно если Omron F3S‑TGR‑NMPR‑21‑10 используется как часть общей цепи аварийной остановки.

Типичные причины отказов и сбоев:

• Механическая разбалансировка: смещение датчика и ответной части из-за вибрации, износа крепежа или перекоса двери приводит к нестабильному срабатыванию или ложным отключениям.
• Повреждение кабеля: перегибы ниже допустимого радиуса, натяжение, многократные динамические циклы, защемление дверью, попадание режущих частиц вызывают обрыв или межжильные замыкания.
• Электрические помехи: коммутационные перенапряжения, отсутствие фильтрации, параллельная прокладка с силовыми линиями ведут к ложным срабатываниям герконов или деградации контактов.
• Сильные внешние магнитные поля: близость магнитов, соленоидов и мощных электродвигателей может влиять на порог срабатывания.
• Нарушение герметичности: механические повреждения корпуса, неправильная мойка под высоким давлением с близкого расстояния, химически агрессивные среды при несоблюдении регламента обслуживания.
• Ошибки подключения: перепутанные каналы, отсутствие диагностического контроля реле безопасности, несоответствие категорий безопасности схеме машины.

Как понять, что запчасть вышла из строя:

• Состояние выхода не меняется при открытии/закрытии двери, хотя зазор и соосность соблюдены.
• Периодические ложные отключения без видимых механических причин, особенно при вибрации или включении мощной нагрузки.
• Невозможность сброса реле безопасности при гарантированно закрытой защите и корректном расположении исполнительного элемента.
• Несоответствие логики каналов: один канал меняет состояние, второй — нет, либо фиксируется «залипание» контакта.
• Прозвонка кабеля выявляет повышенное переходное сопротивление, обрыв жил или короткое замыкание между каналами.

Рекомендации по установке и уходу:

• Обеспечьте точное совмещение датчика и ответной части и выдерживайте рабочий зазор согласно руководству. Для F3S‑TGR‑NMPR‑21‑10 используйте антивандальный крепеж и жёсткое основание.
• Прокладывайте кабель с учетом запаса длины на движение двери, применяйте разгрузку натяжения и соблюдайте минимальный радиус изгиба. Разносите сигнальные линии от силовых трасс, применяйте экранирование при необходимости.
• Внедряйте двухканальную схему с реле/контроллером безопасности, контролем сквозных замыканий и периодическим тестированием. Не объединяйте каналы.
• Избегайте установки рядом с постоянными магнитами и источниками сильных магнитных полей; по возможности обеспечьте экранирование или корректный монтажный зазор.
• Для узлов, подвергающихся мойке, соблюдайте дистанцию и угол подачи струи высокого давления; используйте нейтральные моющие средства, совместимые с материалами корпуса.
• Проводите регламентные проверки: визуальный осмотр крепежа, контроль соосности, проверка функционала по чек‑листу, прозвонка каналов. Фиксируйте результаты в журнале ТО.
• При выявлении нестабильности срабатывания у F3S‑TGR‑N_R сначала исключите механические факторы (люфт двери), затем проверьте кабель и качество заземления; только после этого принимайте решение о замене.

Применение таких выключателей оправдано в системах, где важны гигиенические требования, защита от пыли и влаги, а также там, где механический износ недопустим. При правильной интеграции и обслуживании Omron F3S‑TGR‑NMPR‑21‑10 и F3S‑TGR‑N_R обеспечивают предсказуемую работу защитных устройств и повышают общую функциональную безопасность машины.
