Выключатель блокировочный предохранительный Omron F3S-TGR-NSMC-20-05

Описание товара

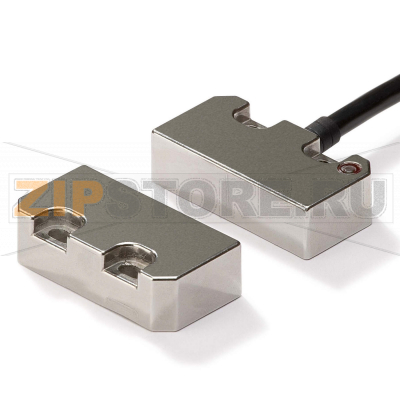

Omron F3S-TGR-NSMC-20-05 и серия F3S-TGR-N_C — это бесконтактные кодированные дверные выключатели безопасности для контроля защитных кожухов, дверей и люков на промышленном оборудовании. Конструкция из нержавеющей стали и степень защиты IP69K ориентированы на работу в «жестких» условиях: влажная уборка под высоким давлением, аэрозоли моющих средств, пыль, вибрации. Кодированный принцип с эффектом Холла затрудняет обход защиты простым магнитом и позволяет выдерживать небольшое смещение створок, характерное для вибронагруженных машин. Компактный корпус упрощает установку на узких стойках и дверцах, а встроенная индикация облегчает диагностику на месте.

В типичной схеме Omron F3S-TGR-NSMC-20-05 используется вместе с сертифицированным модулем/реле безопасности. Два независимых НЗ-канала размыкаются при открытии двери, переводя оборудование в безопасное состояние. При закрытии и корректном выравнивании датчик формирует команду на разрешение, после чего модуль безопасности выполняет перезапуск в соответствии с логикой машины. Боковой выход кабеля удобен при настенном или угловом монтаже и снижает риск заломов.

Сфера применения: линии розлива и розлива под давлением, фасовка и упаковка, пищевая и фармацевтическая отрасли, автомойки, дерево- и металлообработка, где важны гигиеничность, стойкость к химии и стабильная работа при частых промывках. Эти выключатели не являются устройствами блокировки с удержанием ограждения; если требуется замок с удержанием двери до полной остановки инерционных механизмов, следует предусмотреть отдельный приводной замок или другой тип изделия.

Монтаж и подключение

• Крепите датчик и ответную часть на неподвижной и подвижной части ограждения с использованием антивандальных/нержавеющих крепежей.
• Соблюдайте рекомендуемый рабочий зазор и допуск на смещение согласно паспорту изделия; избегайте установки рядом с сильными магнитными полями и большими ферромагнитными деталями.
• Подключайте оба НЗ-канала к модулю безопасности; питание и сигнальные цепи прокладывайте отдельно от силовых кабелей, соблюдайте минимальный радиус изгиба и разгрузку натяжения.
• Последовательное включение нескольких датчиков допускается только при выполнении требований применяемого контроллера/реле безопасности.

Как понять, что запчасть вышла из строя

• Защитная цепь не замыкается при закрытой двери: модуль безопасности не переходит в режим готовности, светодиод на датчике сигнализирует ошибку или не горит вовсе.
• Нестабильное срабатывание: требуется аномально точное «прицеливание» дверью, срабатывание пропадает при легкой вибрации.
• Самопроизвольные остановы машины без открытия ограждения, периодические «ложные» размыкания каналов.
• Визуальные повреждения: надрывы оболочки кабеля, коррозия, трещины корпуса, следы проникновения влаги.

Типичные причины поломок

• Механические повреждения кабеля и разъемов, излом у ввода из-за неправильной укладки или натяжения.
• Проникновение влаги/химии при нарушении целостности уплотнений или некорректной мойке под высоким давлением.
• Нарушение выравнивания датчик–ответная часть вследствие ударов, усадки/деформации дверцы, износа петель.
• Ошибки в электрическом подключении: превышение допустимых токов/напряжений в цепях, переполюсовка, общее экранирование с «грязными» силовыми линиями.
• Воздействие сильных магнитных или электромагнитных полей, находящихся в непосредственной близости.
• Эксплуатация за пределами температурного диапазона или воздействие абразивных моющих средств, не совместимых с материалами.

Рекомендации по уходу и профилактике

• Еженедельно проверяйте индикаторы, целостность кабеля и крепежа; ежеквартально контролируйте зазор и соосность.
• Очищайте мягкими нейтральными моющими средствами; избегайте направленной струи высокого давления непосредственно в место выхода кабеля и в стык датчик–ответная часть.
• Прокладывайте кабель в защитных рукавах в зонах возможного механического воздействия; обеспечьте разгрузку натяжения.
• Периодически проверяйте цепи безопасности функциональным тестом с фактическим открытием ограждения и контролем реакции машины.
• При подозрении на повреждение или нестабильность работы заменяйте узел целиком; ремонт герметизированных бесконтактных выключателей не предусмотрен.
