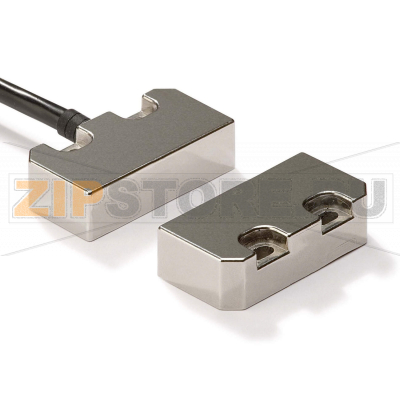

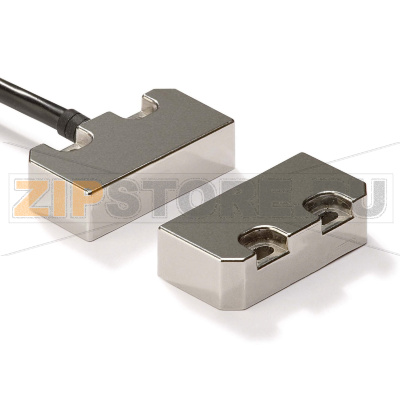

Выключатель блокировочный предохранительный Omron F3S-TGR-NSMR-21-02

Описание товара

Omron F3S-TGR-NSMR-21-02 и F3S-TGR-N_R относятся к бесконтактным предохранительным выключателям для контроля дверей и крышек ограждений на оборудовании. Они используются в системах функциональной безопасности для остановки опасных движений при открытии защитной двери и для разрешения запуска при ее корректном закрытии. Компактное исполнение позволяет монтировать датчики на малых створках, а коррозионностойкий корпус рассчитан на эксплуатацию в влажных и агрессивных средах. Бесконтактный принцип работы снижает износ, устойчив к смещению и вибрациям и помогает избежать неверных срабатываний. Для построения полной цепи безопасности выключатели подключаются к соответствующему контроллеру/реле безопасности.

Назначение и преимущества

• Контроль состояния дверей и кожухов ограждений без механического износа контактной группы, характерного для микропереключателей.
• Стабильная работа при небольших перекосах и зазоре между датчиком и исполнительным элементом.
• Устойчивость к частой мойке и воздействию чистящих средств за счет герметичного корпуса из нержавеющей стали.
• Простая установка в ограниченном пространстве, возможность скрытого монтажа для защиты от вмешательства.
• Интеграция в стандартные цепи безопасности с использованием двухканального контроля.

Область применения

Упаковочные линии, пищевое и фармацевтическое производство, линии розлива, дерево- и металлообработка, станки с ограждениями, конвейерные системы, роботизированные посты — везде, где необходимо надежно контролировать закрытие защитных дверей и крышек без прямого механического контакта.

Монтаж и подключение

Для корректной работы важно соблюдать рекомендуемые расстояния между датчиком и исполнительным элементом, ориентировать их согласно стрелкам/меткам на корпусе и обеспечивать разгрузку кабеля от натяжения. Подключение выполняется в составе двухканальной цепи к реле/контроллеру безопасности с контролем согласованности каналов и тестовых импульсов, если они предусмотрены. При межмашинных соединениях рекомендуется использовать экранированный кабель и раздельную прокладку силовых и сигнальных линий.

Типичные причины поломок

• Механические повреждения корпуса или кабеля из-за ударов, перегиба, натяжения, защемления в петлях двери.
• Нарушение герметичности вследствие неправильного монтажа, агрессивных моющих средств, высокотемпературной мойки без соблюдения регламента.
• Размагничивание или смещение исполнительного элемента (магнита), приводящее к нестабильному срабатыванию.
• Перегрузка или наводки по цепям, подключение без реле/контроллера безопасности, всплески сварочных токов рядом с кабелем.
• Сильная вибрация, что вызывает кратковременные пропуски сигнала и ложные отключения.

Как понять, что запчасть вышла из строя

• Оборудование не разрешает запуск при закрытой двери, при этом механика двери исправна и зазор выдержан.
• Случайные остановки во время работы при вибрации или после мойки, которые не подтверждаются датчиками положения двери.
• Несогласованность каналов на реле безопасности (индикация или код ошибки реле) при штатно закрытом ограждении.
• При проверке мультиметром контакты не переключаются или наблюдается нестабильное сопротивление.
• На модификациях со светодиодной индикацией — отсутствие изменений состояния индикации при открытии/закрытии двери.

Рекомендации по уходу и эксплуатации

• Периодически проверять крепеж, взаимное положение датчика и исполнительного элемента и отсутствие люфтов в петлях двери.
• Осматривать кабель на предмет заломов, перетирания, следов химического воздействия; использовать кабельные вводы и разгрузку натяжения.
• Очищать поверхность мягкими неагрессивными средствами; избегать абразивов и острых предметов.
• Регулярно выполнять функциональные тесты цепи безопасности (по внутреннему регламенту предприятия), фиксировать результаты в журнале.
• Не допускать байпаса и самодельных перемычек; при необходимости замены использовать оригинальные совместимые элементы.
• Соблюдать рекомендуемые расстояния и ориентацию при монтаже; не располагать кабель вблизи силовых шин и сварочных постов без экранирования.

Omron F3S-TGR-NSMR-21-02 и F3S-TGR-N_R подходят для модернизации существующих ограждений и для новых установок, обеспечивая надежную блокировку доступа к опасным зонам. При корректном выборе реле безопасности и соблюдении регламента обслуживания такие выключатели поддерживают стабильную работу оборудования и сокращают простои.
