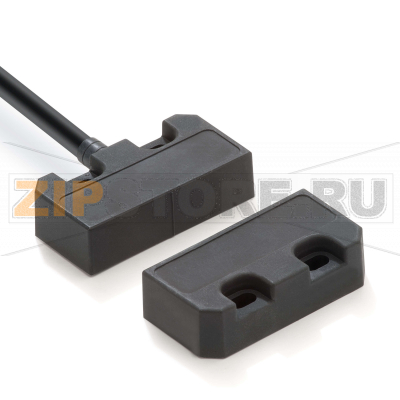

Выключатель блокировочный предохранительный Omron F3S-TGR-NSPR-21-05

Описание товара

Выключатель блокировочный предохранительный Omron F3S-TGR-NSPR-21-05 и бесконтактный дверной выключатель серии F3S-TGR-N_R предназначены для контроля положения защитных дверей, крышек и люков на промышленном оборудовании. Эти устройства применяются в системах функциональной безопасности для предотвращения непреднамеренного доступа к опасным зонам во время работы машины. Бесконтактный принцип срабатывания и использование герконовой технологии уменьшают механический износ, позволяют компенсировать небольшие смещения створок и повышают надежность в условиях вибраций и загрязнений.

Назначение и особенности

Комбинация изделий серии F3S-TGR позволяет реализовать как простую фиксацию состояния защитной двери, так и блокировку запуска машины до полного закрытия и подтверждения положения ограждения. Нормально‑замкнутые каналы включаются в цепь безопасности через соответствующий контроллер или реле, обеспечивая безопасное отключение при открывании. Компактный корпус удобен для монтажа на узких профилях и дверцах малых размеров, а прочные материалы корпуса устойчивы к моющим средствам и влажной среде, что облегчает применение в упаковочной, пищевой и фармацевтической промышленности.

Монтаж и подключение

• Устанавливайте датчик на неподвижной части ограждения, а ответный элемент — на подвижной. Обеспечьте параллельность и стабильный зазор по всей траектории двери.
• Прокладывайте кабель вдали от силовых линий и частотных преобразователей; при необходимости используйте экранирование и ферритовые кольца.
• Подключайте каналы НЗ к сертифицированному реле или контроллеру безопасности. Перед вводом в эксплуатацию выполняйте проверку цепи и тест срабатывания.
• Соблюдайте минимальные радиусы изгиба кабеля, исключайте натяжение и изгиб в местах крепления дверей.

Типичные причины поломок

• Механические повреждения корпуса или кабеля вследствие удара, защемления или постоянной вибрации.
• Попадание влаги или химических реагентов при нарушении герметичности уплотнений.
• Неправильный монтаж: чрезмерный зазор, смещение ответной части, отсутствие жесткой фиксации.
• Воздействие сильных магнитных полей на герконовый выход, что вызывает залипание или ложнотриггерные события.
• Ошибки подключения, импульсы перенапряжения или превышение коммутируемых нагрузок, ведущие к деградации контактов.

Как понять, что запчасть вышла из строя

• Машина не запускается при закрытой и правильно отрегулированной двери, а контроллер безопасности показывает разрыв одного из каналов.
• Периодические ложные срабатывания или самопроизвольные останова без механического воздействия на дверь.
• Несоответствие состояния каналов при проверке мультиметром: один из НЗ каналов не восстанавливается в замкнутое состояние при закрытии двери.
• Визуальные дефекты: трещины корпуса, следы коррозии контактов, надрывы оболочки кабеля, следы попадания жидкости внутрь.

Рекомендации по уходу и эксплуатации

• Проводите регулярный осмотр крепежа, кабельных вводов и состояния изоляции. Подтягивайте ослабленные винты.
• Очищайте поверхность мягкой тканью с нейтральным моющим средством; не используйте растворители, абразивы и высоконапорную струю в упор.
• Раз в установленный период выполняйте функциональный тест: открытие/закрытие двери с контролем диагностики контроллера безопасности.
• Исключайте сильные удары по корпусу и воздействие постоянных магнитов, не относящихся к штатному актуатору.
• При замене используйте оригинальные изделия Omron той же серии, сохраняйте схему подключения и параметры безопасности системы.

Совместимость и применение

F3S-TGR-NSPR-21-05 и F3S-TGR-N_R подходят для конвейерных линий, упаковочных и розливочных машин, станков с ЧПУ, роботизированных ячеек. Правильно спроектированная цепь с контроллером безопасности обеспечивает надежный контроль доступа и помогает соответствовать требованиям стандартов безопасности машин. Для корректной интеграции ориентируйтесь на проектную документацию вашей системы и руководство по эксплуатации конкретной модификации.
