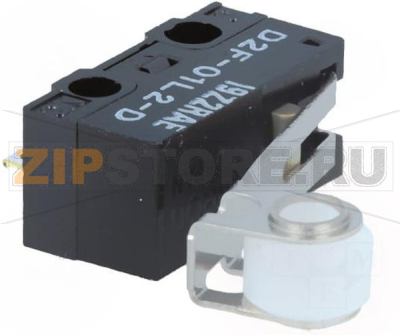

Выключатель концевой Omron D2F-01L2-D

Описание товара

Omron D2F-01L2-D — компактный концевой микропереключатель щелкового типа, используемый в промышленной автоматике, бытовой электронике, периферии, 3D‑принтерах и станках как точный датчик конечных положений и событий. Он обеспечивает стабильное срабатывание при малых перемещениях привода, а также характерный «щелчок», подтверждающий переключение. Конструкция с рычагом облегчает активацию, снижает износ привода и повышает повторяемость точки срабатывания. Модификация с индексом «-D» ориентирована на надежную работу в цепях малых токов и сигналов, что важно для чувствительных входов контроллеров и датчиков.

Корпус рассчитан на длительную механическую наработку, однако ресурс напрямую зависит от корректности установки и условий эксплуатации. Для стабильной работы важно исключить чрезмерный ход после срабатывания (overtravel), перекосы при нажатии на рычаг и ударные нагрузки. Рычаг в исполнении L2 позволяет компенсировать небольшие неточности привода, уменьшить требуемое усилие и добиться более мягкого хода, сохраняя четкость контакта.

Причины поломок

• Механический износ контактной группы и пружинного механизма при высоких циклах или неправильном нажатии (перекос, удар, постоянная перегрузка).
• Деформация рычага из-за превышения допустимого хода или боковой нагрузки.
• Электрическое разрушение контактов при коммутации нагрузок сверх допуска, особенно индуктивных цепей без защиты (возможен нагар и повышенное переходное сопротивление).
• Загрязнение и влага, попадающие внутрь через неплотности монтажа, что ведет к «залипанию» или дрожанию контакта.
• Термическое повреждение при пайке с превышением времени/температуры, вызывающее деформацию корпуса или ухудшение контактов.
• Коррозия при эксплуатации во влажной или агрессивной среде без защиты.
• Неправильная установка (неосевой нажим, отсутствие механических ограничителей, жесткая фиксация без компенсации вибраций).

Как понять, что Omron D2F-01L2-D вышел из строя

• Отсутствует характерный четкий «щелчок» или он стал глухим, а ход — «резиновым».
• Переключатель срабатывает не всегда, требуется большее усилие или наблюдается запаздывание/залипание.
• Нестабильность сигнала: дребезг, ложные срабатывания, «пропуски» в одинаковых условиях.
• Визуальные признаки: деформированный рычаг, следы перегрева, потемнение, налет на контактах (если доступно для осмотра).
• Проверка мультиметром: отсутствие изменения состояния цепи при нажатии или аномально высокое переходное сопротивление в замкнутом состоянии.
• При вибрации или легком касании рычага контакт «дергается» (потеря повторяемости точки переключения).

Рекомендации по уходу и эксплуатации

• Исключайте избыточный ход привода после срабатывания. Используйте механические упоры до и после точки переключения.
• Обеспечьте соосное нажатие на рычаг без боковых нагрузок. Избегайте ударов по рычагу.
• Для индуктивных нагрузок применяйте демпфирующие цепочки (RC‑снаббер, диод, варистор) для снижения дуги и износа контактов.
• Если используется в цепях малых токов, избегайте загрязнений и оксидирования, следите за чистотой монтажной зоны и правильной пайкой.
• Соблюдайте температурный режим пайки и длительность прогрева, используйте теплоотвод и нейтральный флюс с последующей очисткой.
• Защитите переключатель от пыли и влаги (кожух, кожаный/силиконовый чехол, экран), если среда эксплуатации неблагоприятна.
• Периодически проверяйте тактильный отклик («щелчок»), повторяемость точки срабатывания и электрические параметры. При заметной деградации заменяйте узел.
• В парных механизмах (лево/право, ось X/Y) меняйте оба переключателя одновременно для сохранения симметрии поведения.

При правильном монтаже и соблюдении режима работы Omron D2F-01L2-D демонстрирует высокую стабильность и длительный ресурс. Для точных систем (например, концевики станков и принтеров) важно дополнительно на уровне электроники использовать подавление дребезга и фильтрацию входов.

Перевод краткого описания производителя

• Субминиатюрный щелковой микропереключатель серии D2F с рычагом L2 для облегченного приведения в действие и высокой повторяемости точки срабатывания.
• Компактный корпус для плотного монтажа в ограниченном пространстве устройств и автоматизированных узлов.
• Четкий тактильный отклик для надежного подтверждения переключения в механизмах точного позиционирования.
• Исполнение контактов, ориентированное на надежную коммутацию сигналов малой мощности (модификация «-D»).
• Подходит для применения в бытовой технике, периферийных устройствах, инструменте и промышленной автоматики.
• Предусмотрены варианты монтажных и приводных исполнений в рамках серии для адаптации под конкретные задачи.
