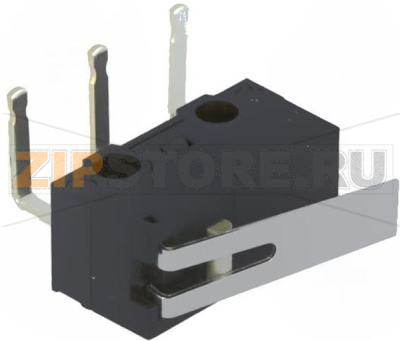

Выключатель концевой Omron D2F-L-A

Описание товара

Omron D2F-L-A — субминиатюрный концевой микропереключатель щелкового типа, который применяется в компактных механизмах, 3D‑принтерах, станках с ЧПУ, бытовой технике, офисном оборудовании и автоматике. Конструкция с рычагом обеспечивает стабильную точку срабатывания при малом рабочем ходе, что повышает повторяемость и снижает риск ложных срабатываний. Корпус рассчитан на многократные циклы включения/выключения при корректном подборе электрической нагрузки и правильном монтаже.

Переключатели серии D2F известны четким щелчком и предсказуемым поведением в течение длительного времени эксплуатации. Модель Omron D2F-L-A чаще всего выбирают там, где требуется компактность, минимальная сила приведения и удобство интеграции в ограниченное пространство. Рычаг помогает снижать усилие на привод и компенсирует небольшие перекосы толкателя.

Типичные причины поломок:

• Механический износ пружинящего механизма из-за превышения допустимого хода или боковой нагрузки на рычаг.
• Подгорание и эрозия контактов при коммутации индуктивных нагрузок без демпфирующих цепей (диод, RC‑цепочка).
• Загрязнение, влага, остатки флюса и пыль, попадающие внутрь и повышающие переходное сопротивление контактов.
• Перегрев при пайке, деформация корпуса или отрыв выводов из‑за неправильной фиксации на плате/кронштейне.
• Механические удары и изгиб рычага сверх допуска, из‑за чего меняется точка срабатывания.

Как понять, что запчасть вышла из строя:

• Пропуски срабатываний: механизм не фиксирует крайнее положение, логика не получает сигнал.
• Нестабильная работа: двойные/дрожащие срабатывания, периодические отказы после вибрации.
• Изменение тактильного ощущения: нет характерного щелчка, увеличилась сила приведения или рычаг «залипает».
• Электрическая проверка: неверные состояния NO/NC относительно COM, скачущая проводимость, повышенное переходное сопротивление.
• Визуальные признаки: потемнение/оплавление корпуса, трещины, следы коррозии, погнутый рычаг или ослабленные выводы.

Рекомендации по уходу и эксплуатации:

• Не превышать паспортные ток/напряжение; для катушек/реле/двигателей ставить демпфирующие цепи (диод, RC‑снаббер).
• Выставлять корректный предход и рабочий ход; избегать боковой нагрузки и избыточного перенажима рычага.
• Защищать узел от пыли и влаги; держать вдали от агрессивных сред и капиллярного подтягивания флюса при пайке.
• Пайку выполнять коротко и термоконтролируемо; механически фиксировать корпус перед вмешательством.
• Периодически проводить контроль: проверка щелчка, повторяемости точки срабатывания и электрических состояний.

При замене Omron D2F-L-A важно подобрать совместимый вариант по типу привода (рычаг), конфигурации контактов и допустимой нагрузке. Если узел критичен к точности, после установки выполните калибровку конечных положений в механизме или прошивке устройства.

Ресурс и надежность напрямую зависят от корректного согласования нагрузки, соблюдения кинематики привода и условий окружающей среды. При грамотном применении Omron D2F-L-A обеспечивает длительную, стабильную работу без необходимости обслуживания.

Характеристики (перевод производителя):

• Тип: субминиатюрный щелкающий микропереключатель (snap-action)
• Конфигурация контактов: 1C (SPDT, 1NO + 1NC)
• Привод: шарнирный рычаг (hinge lever)
• Номинальная электрическая нагрузка: до 1 А при 125 В AC или 30 В DC (в зависимости от исполнения)
• Ресурс: механический до 1 000 000 циклов; электрический до 100 000 циклов (типовые значения)
• Сопротивление контактов (начальное): ≤ 100 мОм
• Сопротивление изоляции: ≥ 100 МОм (при стандартных условиях измерения)
• Электрическая прочность: 1 000 В AC между разнородными частями (типовое)
• Рабочая температура: примерно от −25 до +85 °C (без обледенения и конденсации)
• Выводы: под пайку
• Габариты корпуса: около 12,8 × 5,8 × 6,5 мм (без учета рычага)
• Степень защиты: IP40 (отсутствует герметизация)
