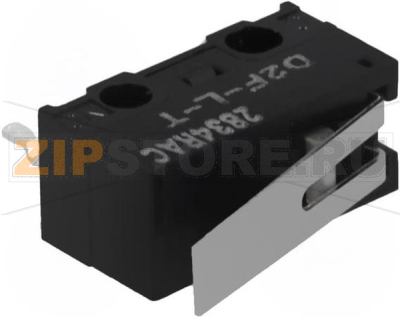

Выключатель концевой Omron D2F-L-T

Описание товара

Концевой выключатель Omron D2F-L-T — миниатюрный микропереключатель с рычажным приводом, применяемый как датчик конечного положения и сигнализатор нажатия в промышленной автоматике, 3D‑принтерах, ЧПУ, бытовой технике и контрольно-измерительных приборах. Благодаря четкому щелчку и стабильной точке срабатывания он обеспечивает повторяемость сигнала и корректную работу механизмов при компактных габаритах.

Переключатель построен на принципе быстродействующего (snap-action) механизма, что помогает уменьшить дребезг контактов и добиться предсказуемого переключения даже при небольшом ходе привода. В варианте Omron D2F-L-T используется рычаг, что упрощает сопряжение с кулачками, упорами или подвижными каретками. Корпус рассчитан на повседневную эксплуатацию, а контактная группа адаптирована для работы с низковольтными сигнальными цепями при корректной обвязке.

Распространенные причины поломок

• Механический износ привода и пружинного механизма при чрезмерной частоте срабатываний или увеличенном переразгибе рычага.
• Деформация рычага из-за неправильной настройки упора, ударных нагрузок или перекоса при монтаже.
• Электрическое разрушение контактов при коммутации индуктивных нагрузок без демпфирующих цепей (дуга, подгорание, приваривание).
• Загрязнение, влага, агрессивные испарения флюса или масел, вызывающие коррозию и ухудшение контактирования.
• Перегрев при пайке и отсутствие разгрузки по натяжению — трещины в пайке, ослабление выводов.
• Превышение токовой нагрузки или нарушенный тепловой режим в узле.
• Вибрации и удары, приводящие к расшатыванию крепежа и смещению точки срабатывания.

Как понять, что запчасть вышла из строя

• Отсутствие привычного четкого щелчка или «ватное» срабатывание, изменившееся усилие нажатия.
• Непредсказуемое поведение механизма: не останавливается в конце хода, срабатывает с задержкой или ложными импульсами.
• Проверка мультиметром: контакт не переключается с NO на NC (или наоборот), повышенное сопротивление в замкнутом состоянии, периодические обрывы при легком покачивании.
• Визуальные признаки: потемнение пластика, следы перегрева, запах гари, окисленные или потускневшие выводы, погнутый рычаг, трещины корпуса.
• Смещение точки срабатывания — требуется существенно больший ход, чем ранее, или не удается повторить калибровку.

Рекомендации по уходу и эксплуатации

• Использовать Omron D2F-L-T в сигнальных цепях или обеспечивать защиту при коммутации индуктивных нагрузок (демпфирующие RC-цепочки, диоды свободного хода, варисторы по месту).
• Точно настраивать упоры и ограничители, исключая чрезмерный ход и удары по рычагу; при необходимости применять ролик или мягкую накладку на контактной поверхности.
• Защищать узел от пыли и влаги: кожухи, экраны, правильная ориентация, исключение попадания смазок и флюсов на зону привода и контактов.
• При пайке соблюдать температурный режим и длительность прогрева, использовать разгрузку по натяжению проводов и фиксацию кабеля, удалять остатки активных флюсов.
• Периодически проводить профилактический контроль: визуальный осмотр, проверка срабатывания и измерение сопротивления; при интенсивной эксплуатации держать запасной выключатель.
• Обеспечить надежное крепление и отсутствие вибрационного люфта, контролировать выравнивание относительно кулачка/упора.
• Реализовать защиту от дребезга в электронике или прошивке, чтобы снизить нагрузку на контактную группу.

При замене важно подобрать аналогичный тип привода (рычаг), исполнение выводов и совместимость по посадочному месту. Корректная установка и бережная эксплуатация заметно продлевают ресурс микропереключателя и повышают стабильность работы оборудования.

Перевод описания

Компактный микропереключатель серии D2F с рычажным приводом обеспечивает четкое щелчковое срабатывание, высокую повторяемость и надежность при малых габаритах. Подходит для точного детектирования положения и коммутации сигнальных цепей в промышленном и бытовом оборудовании, системах автоматизации и измерительной технике. Конструкция ориентирована на длительную наработку, стабильную характеристику срабатывания и удобство интеграции в ограниченном пространстве.
