Выключатель концевой Omron D2F-L2-T

Каталожный номер D2F-L2-T
Розничная цена
7 EUR с НДС
array(34) { ["id"]=> string(7) "1105570" ["product_id"]=> string(7) "1123034" ["id_1c"]=> NULL ["sku"]=> string(8) "D2F-L2-T" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(691) ["primary_price"]=> string(8) "7.273466" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(691) ["unconverted_price"]=> float(7) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(691) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
691 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

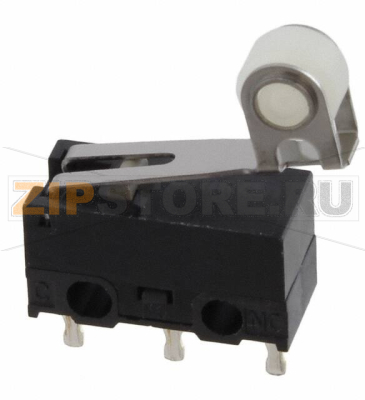

Omron D2F-L2-T — компактный рычаговый микропереключатель для точной фиксации конечных положений и формирования дискретных сигналов в автоматике, станках, 3D‑принтерах, бытовой и офисной технике. Конструкция рассчитана на многократные циклы срабатывания и стабильную воспроизводимость хода. Переключатель удобен для установки в ограниченном пространстве, а рычаг облегчает настройку точки срабатывания при небольших перемещениях исполнительных узлов.

Применение и особенности эксплуатации

Выключатель концевой Omron D2F-L2-T применяют в узлах позиционирования, механизмах фиксации крышек и люков, выдвижных лотках, приводах малой мощности, датчиках наличия/отсутствия детали, а также в робототехнике и периферийных устройствах. Правильно подобранная кинематика нажатия (плавный подвод к рычагу, без ударов и перекосов) обеспечивает предсказуемый ресурс и точность срабатывания.

Как понять, что запчасть вышла из строя

  • Нестабильное срабатывание: иногда контакт замыкается, иногда — нет, при одинаковом ходе механизма.
  • Отсутствие характерного «клика» и/или заметное увеличение усилия нажатия.
  • Залипание: после нажатия рычаг не возвращается, требуется дополнительное усилие.
  • Электрические признаки: повышенное переходное сопротивление, дребезг контактов сверх нормы, искрение.
  • Визуальные дефекты: следы перегрева на выводах, трещины корпуса, деформация рычага, коррозия.

Причины поломок

  • Механический износ при превышении расчетного числа циклов или при ударных/боковых нагрузках на рычаг.
  • Перегрузка по току/напряжению, особенно при коммутации индуктивных нагрузок без защиты, что вызывает подгорание или сваривание контактов.
  • Попадание пыли, влаги, агрессивных аэрозолей; конденсат и коррозия в незащищенных установках.
  • Неправильный монтаж: перекос, чрезмерный ход (овер-трэвел), отсутствие ограничителей, изгиб выводов с созданием напряжений.
  • Перегрев при пайке: длительный прогрев или слишком высокая температура жала.
  • Вибрации и резонанс, которые ускоряют усталостные разрушения рычага и контактных групп.

Проверка и диагностика

  • Мультиметром проверить непрерывность между клеммами COM–NO/NC: при нажатии и отпускании состояния должны четко меняться.
  • Оценить переходное сопротивление контактов в замкнутом состоянии; аномально высокий уровень указывает на подгорание.
  • Проверить ход и «клик» вручную: отсутствие четкой точки переключения говорит о механическом износе.
  • При работе с контроллером оценить дребезг в логике; чрезмерные ложные срабатывания — признак деградации.

Рекомендации по уходу и эксплуатации

  • Обеспечить правильную кинематику: исключить боковые нагрузки и удары по рычагу, ограничить ход в пределах, указанных производителем.
  • Защищать от пыли и влаги: использовать кожухи, экраны или устанавливать в закрытых нишах.
  • Коммутировать нагрузку в пределах допустимого и применять защиту: диод для катушек, RC‑снаббер для реле/моторчиков.
  • Пайка: соблюдайте температурно-временной профиль, используйте теплоотвод и избегайте многократного перегрева выводов.
  • Периодически выполнять профилактический тест срабатывания в сервисных узлах с высокой наработкой.
  • Фиксировать проводку хомутами, чтобы исключить механическое воздействие на выводы переключателя.
  • Хранить в сухом помещении при умеренной температуре, в индивидуальной упаковке, защищая рычаг от деформации.

При замене рекомендуется повторять модель (Omron D2F-L2-T) для сохранения геометрии и усилий, проверить ориентацию клемм и направление нажатия, а после установки — выполнить калибровку узла и тест на полный рабочий цикл.

Краткий перевод описания производителя

Ультракомпактный базовый микропереключатель с рычагом, обеспечивающий стабильную точку срабатывания и длительный ресурс при малых габаритах. Подходит для ограниченных по пространству узлов в промышленной и бытовой аппаратуре, обеспечивает надежное переключение с высокой повторяемостью. Рычаг облегчает привод при небольших перемещениях и позволяет точнее настраивать момент срабатывания.

Характеристики

Производитель Omron



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Выключатель концевой Omron D2F-L2-T.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Выключатель концевой Omron D2F-L2-T на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
